Работа блок-тормоза

Управление стояночным тормозом осуществляется при помощи трехходового разобщительного крана. В движении состава этот кран открыт и рабочая камера стояночного тормоза сообщается с напорной магистралью. Усилием давления сжатого воздуха напорной магистрали поршень стояночного тормоза перемещается до упора во фланец корпуса и находится в крайнем правом положении. При этом он сжимает пружину (7), заряжая ее.

В таком состоянии блок-тормоз находится при движении вагона и работает при этом в качестве тормохзного цилиндра, осуществляя служебное торможение.

Примечание.
Трехходовой кран управления стояночным тормозом находится на головных вагонах в кабине машиниста под пультом, а на промежуточных вагонах рукоятка со штангой от этого крана выведена на передний торец кузова вагона слева от автосцепки и окрашена в белый цвет.

При включении стояночного тормоза путем перекрытия разобщительного крана рабочая камера стояночного тормоза отсекается от напорной магистрали и начинает сообщаться с атмосферой через отверстие в корпусе разобщительного крана. Сжатый воздух при этом выпускается из стояночной камеры. Пружина (7), находящаяся в заряженном состоянии, давит на поршень и через винт (8) - на промежуточный шток (9), который передает усилие на поршень тормозного цилиндра, приведя в действие рычажную передачу. Произойдет затормаживание первой и четвертой колесной пары вагона.

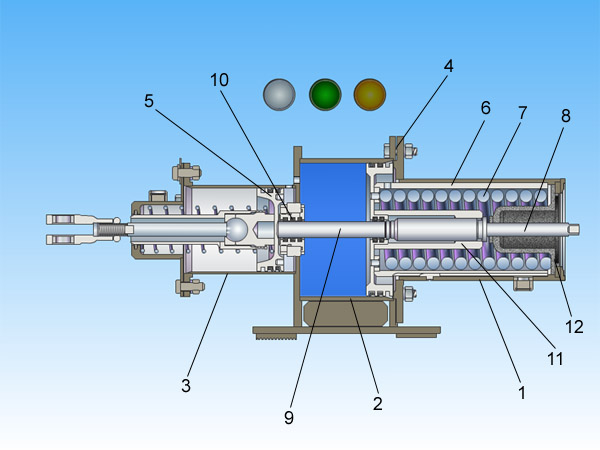

Рис. 9.16. Блок-тормоз

Для оттормаживания открывается разобщительный кран и рабочая камера стояночного тормоза вновь начинает сообщаться с напорной магистралью. Сжатый воздух подается в камеру стояночного тормоза, возвращая поршень и пружину в исходное положение.

Для выключения стояночного тормоза при отсутствии сжатого воздуха в напорной магистрали необходимо надеть курбель на квадрат хвостовика оттормаживающего винта и вывинтить его до упора в дно. При этом выключается действие пружины на промежуточный шток и поршень тормозного цилиндра под действием возвратной пружины переместится в исходное положение.
