Теплотехнический расчет наружной стены.

Определим толщину утеплителя наружной стены жилого дома, выполненного из керамического кирпича в условиях зимы г. Смоленск в нормальных условиях эксплуотации.(рисунок 5).

Теплотехнический расчет выполняется согласно СНиП 2301-99 и 2302-2003.

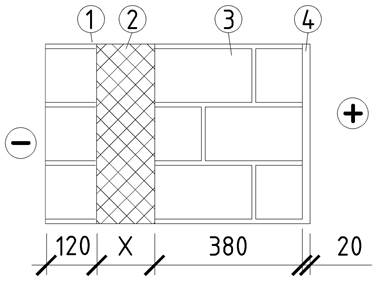

Рисунок 5. Конструкция ограждающей конструкции

Таблица 2. Конструкция стены

№ слоя	Материал	Толщина слоя δ, м	Плотность материала, ρ, кг/м^3	Коэффициент теплопроводности λ, Вт/(м•^оС)
	Керамический кирпич ГОСТ530	0,12		0,58
	Плиты пенополистирольные ГОСТ15588	Х		0,05
	Силикатный кирпич	0,38		0,76
	Раствор цементно-песчаный	0,02		0,93

1)Производим определение величины требуемого сопротивления теплопередаче.

(2.1)

где: - требуемое сопротивление теплопередаче, м²•°С/Вт, значение которого необходимо определить по формуле (2.1);

n=1 - коэффициент, учитывающий положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху (таблица 6 СНиП23-02-2003);

=20^оС – температура внутреннего воздуха помещения (табл. 4 СНиП23-02-2003);

=8,7 Вт/(м²•°С) - коэффициент теплоотдачи внутренней поверхности, (табл. 7 СНиП23-02-2003);

=4 °С - расчетный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, (табл. 5 СНиП23-02-2003);

°С - расчетная зимняя температура наружного воздуха, °С, принимаемая по СНиП 23-01

2)Градусо-сутки отопительного периода

где , - средняя температура наружного воздуха, и продолжительность отопительного периода, принимаются по СНиП 23-01

= a + b (согласно таб. 4 СНиП 23-02-2003)

=3,086

1) Определение толщины утеплителя.

Необходимую толщину утеплителя выразим из формулы (2.2):

(2.2)

где: - толщина i-го слоя наружной стены, м; - расчетный коэффициент теплопроводности, Вт/(м•°С)

= 23 - коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий, Вт/(м2•°С).

Подставив все известные значения в формулу (2.2) и выразим толщину утеплителя δ₃:

откуда Х = δ₃ = 0,1235 (м). Принимаем толщину утеплителя 0,15м; при этом толщина стены будет 0,65 м.

Перекрытия (Рисунок 6.) устраивается по деревянным блокам типа ДО и ДБ 100х180мм. Балки укладываются на несущие продольные стены с шагом 930мм. В стенах балки жестко заделываются с помощью анкерных креплений и закладных деталей, гидроизолируются и утепляются. Величина отирания балок несущие стены – 240 мм;(Рисунок 7)

Для устройства лестничной площадки принимаем деревянные балки типа ДО 100х180, величина отирания которой 120мм.

Для устройства балкона применяется плита балконная марки ПБ 32-6

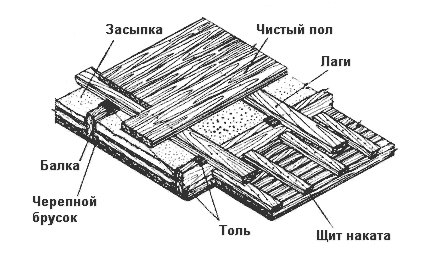

Рисунок 6. Деревянное перекрытие.

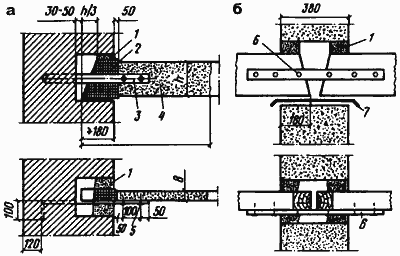

Рисунок 7. Опирание деревянных балок на каменные стены.

а - одной балки;
б - двух балок;
1 - заделка раствором; 2 - два слоя рубероида; 3 - анкер; 4 антисептированная часть балки; 5 - гвоздь; 6 - стальная накладка 50x6 мм; 7 - два слоя рубероида.
