ЯЩИК Я427 моторного вагона

ПР1 ГРВЦ

R22

РМН

РЕОСТАТНЫЙ КОНТРОЛ РН

Э3

Э2

ПЛКТ

ПТ

Э1

ПТП-М

ПТП-Т

ПТ – повторитель тормозного контактора;

ПЛКТ – повторитель линейно-тормозного контактора;

ПТП-Т – повторитель тормозного переключателя (тормозной режим);

ПТП-М – повторитель тормозного переключателя (моторный режим);

РН – реле напряжения;

РМН – реле максимального напряжения;

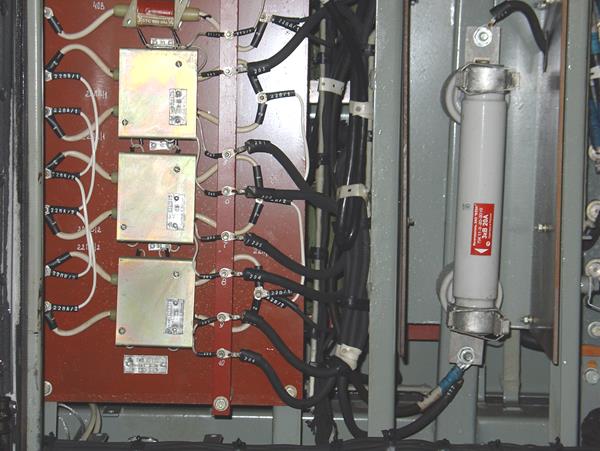

Э1, Э2, Э3 – плата защиты от боксования и юза (ПЗБЮ-175);

ПР1 (20А) – отопление;

ГРВЦ – главный разъединитель высоковольтной цепи;

R22 – резистор, в заземлённом положении ГРВЦ на него разряжается конденсатор С1.

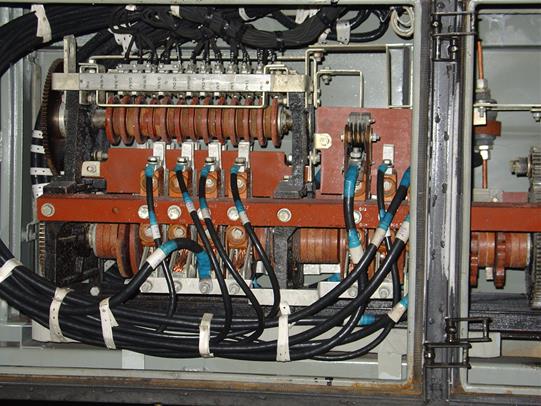

реостатный контроллер

ВЗТ – выключатель быстродествующий «ВБ-Б-48»;

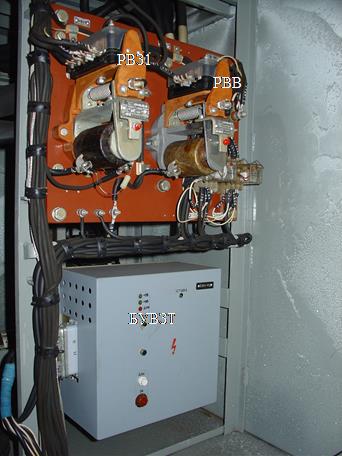

РВЗ1 – реле включения защиты;

РВВ – реле времени включения;

ПДР – повторитель дифференциального реле;

РКН – реле контроля напряжения;

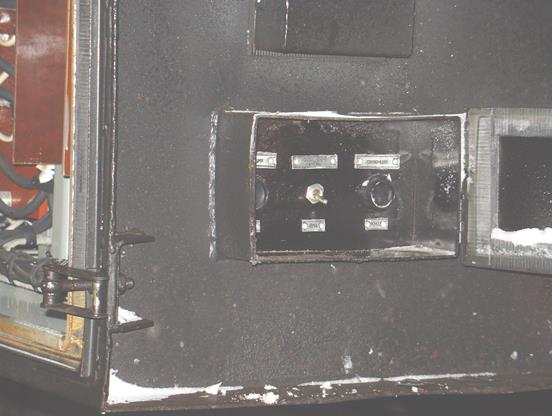

БУВЗТ – блок управления выключателем защитным тормозным;

ДР – дифференциальное реле герконовое;

ТРД – трансформатор дифференцирующий;

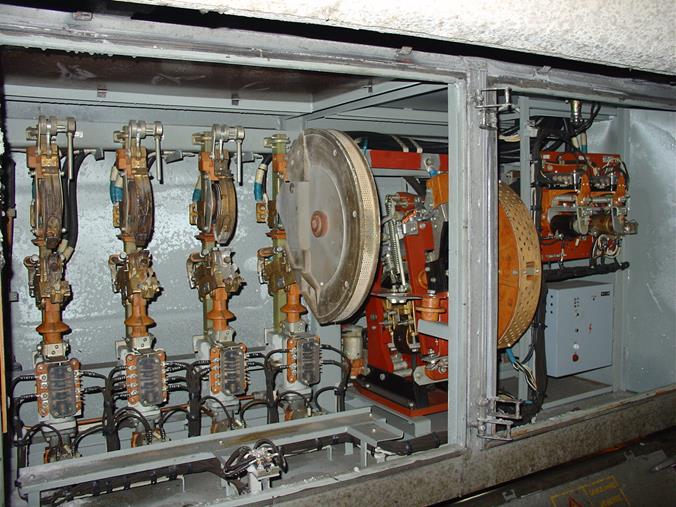

ВЗТ

Ш

Т

ЛКТ

ЛК
