Бражная колонна

Выбор обоснования технологической схемы

Аналитический обзор

Введение

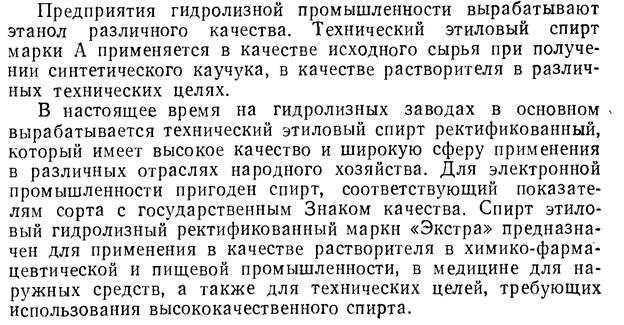

Этанол – самое крупно-танажное биотехнологическое производство. Он широко используется в различных отраслях промышленности.

В последнее время, одним из направлений использования этанола является получение его в качестве добавок к моторному топливу.

3. Расчёт материального баланса производства

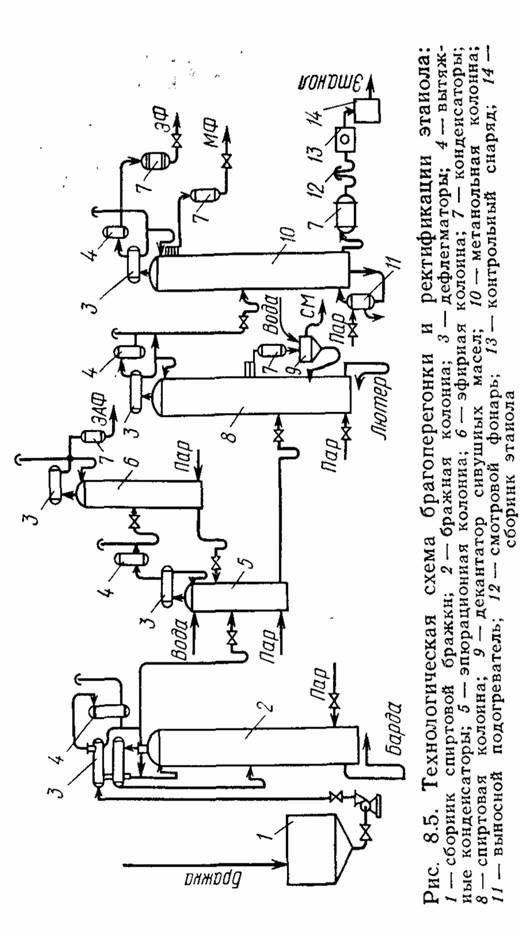

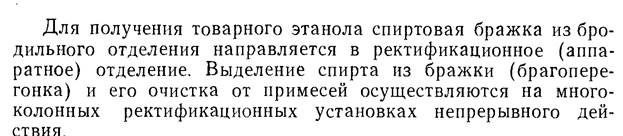

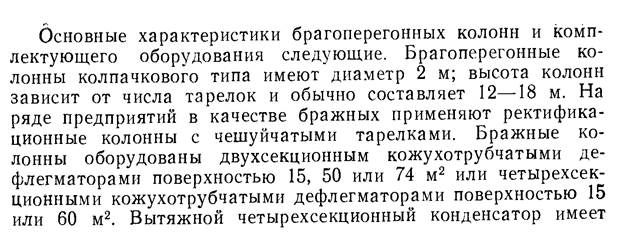

Бражная колонна предназначена для отгонки (исчерпывания) этанола из бражки и его частичного концентрирования (укрепления).

Dб = (61*2800000)/1000000=170,8

Gэ(ф) = (1,02*2800000)/1000000=2,856

Zду = (1,1*2800000)/1000000=3,08

1. Количество конденсата с содержанием этанола Сэ(скт)=20%(масс.):

Dскт = Gэ(ф)*(1-Zэ)*100/Сэ(скт)=2,58*(1-0.01)*100/20=14.137 т/ч

Где Zэ – коэффициент, учитывающий потери этанола, масс.доля.

2. Расход пара

Iб = [Dб(Iбд-Iб)+Dскт(Iсп-Iбд)]/(Iп-Iбд)(1-Zц)=[170,8*(440-251)+14,137*(2342-440)]/(2726-440)*(1-0.05)=27,24 т/ч

3. Количество барды

Zбд = Dб+Iб-Dскт=170,8+27,24-14,137=183,903 т/ч

Материальный баланс бражной колонны:

Показатели	Обозначение	Приход т/ч	Показатели	Обозначение	Расход т/ч
1.Бражка 2.Греющий пар	Dб Iб	170,8 27,24	1.Барда 2.Спиртовой конденсат	Zбд Dскт	183,903 14,137
Итого		198,04	Итого		198,02
