Статические параметры

Параметры ЦАП

ЦАП

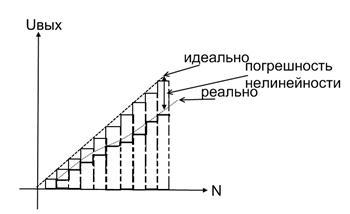

Цифроаналоговый преобразователь предназначен для преобразования двоичного кода в пропорциональное ему напряжение или ток.Выходное напряжение ЦАП изображено на рисунке.

При последовательном возрастании значений входного цифрового сигнала D(t) от 0 до 2N-1 через единицу младшего разряда выходной сигнал U_вых(t) образует ступенчатую кривую. Такую зависимость называют обычно характеристикой преобразования ЦАП.В отсутствие аппаратных погрешностей средние точки ступенек расположены на идеальной прямой, которой соответствует идеальная характеристика преобразования.Реальная характеристика преобразования может существенно отличаться от идеальной размерами и формой ступенек, а также расположением на плоскости координат.

Разрешающая способность - приращение Uвых при преобразовании смежных значений Dj, т.е. отличающихся на ЕМР (единица младшего разряда). Это приращение является шагом квантования.

Погрешность полной шкалы - относительная разность между реальным и идеальным значениями предела шкалы преобразования при отсутствии смещения нуля.

Является мультипликативной составляющей полной погрешности. Иногда указывается соответствующим числом ЕМР.

Погрешность смещения нуля - значение Uвых, когда входной код ЦАП равен нулю. Является аддитивной составляющей полной погрешности. Обычно указывается в милливольтах или в процентах от полной шкалы:

Нелинейность - максимальное отклонение реальной характеристики преобразования U_вых(D) от оптимальной. Оптимальная характеристика находится эмпирически так, чтобы минимизировать значение погрешности нелинейности.

Дифференциальная нелинейность - максимальное изменение (с учетом знака) отклонения реальной характеристики преобразования Uвых(D) от оптимальной при переходе от одного значения входного кода к другому смежному значению.
