Устройство регулятора давления

Между чугунным фланцем (12) с входным штуцером и пластмассовым основанием (1) установлена резиновая диафрагма (17), нагруженная сверху через упорный поршень (16) регулировочной пружиной (10). Регулировка ее усилия на диафрагму осуществляется с помощью регулировочного винта (8), по резьбе которого перемещается гайка, запрессованная в пластмассовую рейку (9). Если вращать регулировочный винт против часовой стрелки рейка начнет движение вниз по резьбе винта, тем самым усиливая действие регулировочной пружины на диафрагму сверху. Упорный поршень имеет возможность двигаться вверх и вниз по пластмассовой направляющей (11), с поршнем при помощи оси (13) связан изогнутый рычаг (14), который поворачивается на оси (13А)

В левое плечо рычага с помощью контактной пружины (6) упирается подвижный контакт (3), а сама контактная пружина соединяется с осью поворота изогнутого рычага. Под подвижным контактом размещается неподвижный (2) с зажимом (15), а наличие медного шунта (7) обеспечивает электрический контакт изогнутого рычага с изолированной стойкой (5), в которую сверху ввернут упорный винт (4) с контргайкой. Вся конструкция закрыта сверху крышкой с двумя накидными замками.

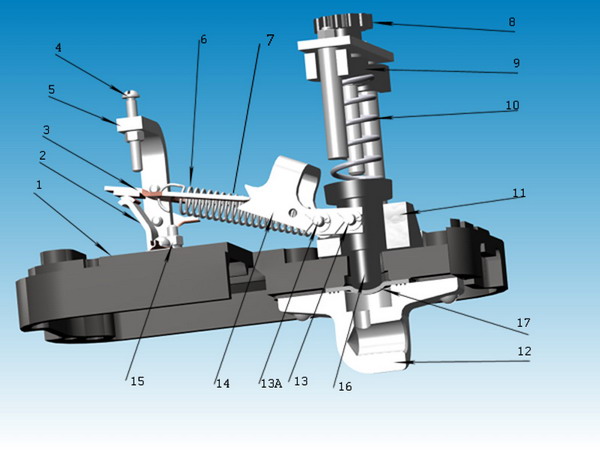

Рис. 2.40. Регулятор давления. Составные части

1 - пластмассовое основание
2 - неподвижный контакт
3 - подвижный контакт
4 - упорный винт
5 - стойка
6 - контактная пружина
7 - шунт
8 - регулировочный винт
9 - рейка (траверса)
10 - пружина
11 - направляющая
12 - чугунный фланец
13, 13а - ось
14 - рычаг
15 - зажим
16 - поршень
17 - диафрагма

Примечания:

Медный шунт используется для подключения минусовой клеммы к неподвижному элементу конструкции ― стойке, так как изогнутый рычаг при работе регулятора поворачивается в одну или другую сторону, а к оси поворота рычага клемму подвести сложно. При этом плюсовая клемма всегда находится на неподвижном контакте из-за опасности возникновения электрической дуги в случае излома подвижных элементов с их смещением вниз.
