Генератор и преобразователь (трансформатор) магнитного резонанса в электрическую энергию.

Патент NL 02000035 A 20 мая 2004 Изобретатель: Donald Lee Smith

Настоящее изобретение относится к устройству электромагнитного диполя и методу его применения для преобразования излучаемой энергии, которая обычно теряется (не используется), в полезную энергию. Диполь, как в антенных системах, приспособлен для использования с пластинами конденсатора таким образом, что мощный токовый компонент становится полезным источником электроэнергии.

Техническая область:

Изобретение относится к нагруженным дипольным антенным системам и их электромагнитному излучению. Когда устройство используется в качестве трансформатора с соответствующей системой сбора энергии, оно становится трансформатором/генератором. Это изобретение собирает и преобразовывает энергию, излучаемую и теряемую обычными устройствами.

Предпосылки:

Поиск в Международной патентной базе данных подобных или связанных методов не выявил каких-либо предыдущих заявок, связанных со сбором и преобразованием в полезную энергию потерь при излучении магнитных волн.

Это изобретение отличается новым и полезным подходом к конструкции устройств генерирования и преобразования излучаемой и теряемой в процессе магнитной энергии в полезную электрическую энергию. Измерения (гаус-метром) показывают, что много энергии из обычных электромагнитных приборов излучается в окружающее пространство и впустую теряется. Для обычных генераторов-преобразователей, радикальные изменения в физической конструкции позволяют улучшить доступ к имеющейся энергии. Было установлено, что создав диполь и встроив пластины конденсатора под прямым углом к потоку, возможно преобразовать магнитные волны обратно в полезную электрическую (измеряемую в кулонах) энергию. Магнитные волны, проходя через пластины конденсатора, не снижают интенсивности, что дает полный доступ к имеющейся энергиии. Может быть использован один конденсатор или, при желании, большое число пластин. Каждый конденсатор позволяет снять точную копию полной силы и действия энергии магнитных волн. При этом источник излучения не ослабляется или деградирует, как происходит в обычных трансформаторах.

Излучаемый диполем магнитный поток подхвачивается пластинами конденсатора, расположенного под прямым углом к диполю. Электроны в потоке получают кручение таким образом, что электрический компонент каждого электрона передает заряд пластинам конденсатора. Основные части: южный и северный компонент активного диполя. Примеры, приведенные здесь, существуют как функционирующиие прототипы, построены и полностью проверены в работе изобретателем.

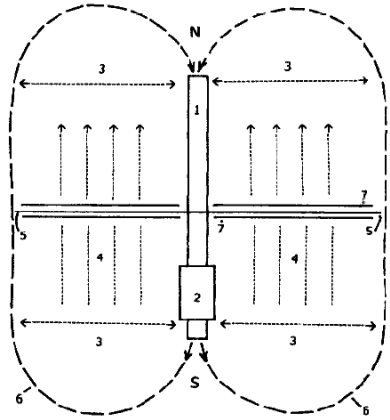

Рис.1 Пояснение способа, где N – северный, а S – южный компонент диполя.__

1. North и South полюса диполя.
2. резонирующая высоковольтная катушка индуктивности
3. электромагнитная эмиссия от диполя
4. положение и направление потока соответствующего мощного токового компонента энергии от катушки индуктивности (2).
5. диэлектрик между пластинами конденсатора 7. В целях пояснения на рисунке показаны линии энергии электромагнитной волны 6.

Рис.2 части A и B устройства.

На рис. 2А 1 - отверствие в пластинах конденсатора, через которое продевается диполь. На рис. 2В изображен диполь с полюсами N и S. 2 - резонансная высоковольтная катушка индуктивности, насаженная на диполь 1. 5 -Диэлектрик изолирующий пластины кондесатора, представляет собой тонкий лист пластика, помещенный между двумя пластинами конденсатора 7. Верхняя пластина изготовлена из алюминия, а нижняя из меди. Устройство 8 – аккумуляторная батарея глубокого цикла заряд-разряда, питает инвертор 9, который преобразовывает заряд батареи в напряжение сети, которое можно использовать для нужд. Цифрами 10 обозначены провода подключения высоковольтного питания (устройство 11), как напр. трансформатор питания газоразрядных неоновых ламп со своим преобразователем осциллирующего напряжения.

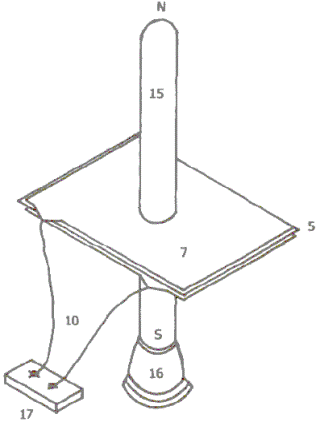

Рис.3 показывает основное устройство, где в качестве активного диполя использована "Плазменная лампа" (декоративные лампы в виде шара или продолговатой формы, как здесь, где используется высоковольтный разряд для получения визуальных эффектов плазменных струй, особенно при прикосновении к лампе рукой). Здесь 5 - диэлектрик из листового пластика, изолирующий пластины конденсатора 7, верхняя пластина алюминиевая, а нижняя - медная. 10 - выводы конденсатора. 15 -плазменная лампа.

Размеры лампы - высота 1,22 м и диаметр 100 мм. Высоковольтный источник питания лампы помечен цифрой 16. Клеммы подключения кондесатора при проведении экспериментов - 17.

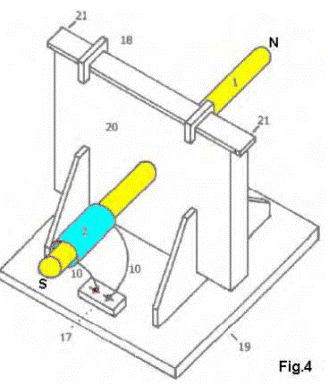

На рис 4. показан прототип для сборки устройства. Здесь 1 - металлический штыревой диполь и 2 -

резонирующая высоковольтная катушка индуктивности, подключенная к клеммам 10, куда подается высокое

напряжение от источника питания. Зажимы 18 держат верхний край конденсаторной сборки, а 19 - панель и

опоры, на которых удерживается все устройство. Под кожухом 20 расположены пластины конденсатора, а в

точке 21 -выход для подключения преобразователя напряжения (постоянного тока).
