Повторитель (репитер) соединяет последовательно участки кабеля и усиливает сигналы с целью компенсации их естественного затухания в среде передачи данных. Тем самым увеличивается расстояние их распространения.

Мост - устройство для соединения сегментов сети. Сегменты сети, соединенные мостом, могут использовать как одинаковые, так и разные канальные протоколы (в последнем случае мост переводит кадры одного формата в другой). К сожалению, эти устройства не могут оптимизировать трафик, используя альтернативные пути, что иногда приводит к перегрузке линий связи. Они могут соединять сети с разными схемами доступа к носителю, например, сеть Ethernet и сеть Token Ring. Примером таких устройств являются мосты-трансляторы (translating bridge), осуществляющие преобразование между различными методами доступа к носителю, позволяя связывать сети разных типов. Другой специальный тип моста – прозрачный (transparent bridge) или интеллектуальный мост (learning bridge) – периодически «изучает», куда направлять получаемые им пакеты, делая это путём непрерывного построения специальных таблиц, добавляя в них по мере необходимости новые элементы.

Возможным недостатком мостов является то, что они передают данные дольше, чем повторители, так как проверяют адрес сетевой карты получателя для каждого пакета. Они сложнее в управлении и дороже, чем повторители.

Сейчас мосты, практически не используются. Их функции выполняют компьютеры-шлюзы, коммутаторы, или маршрутизаторы.

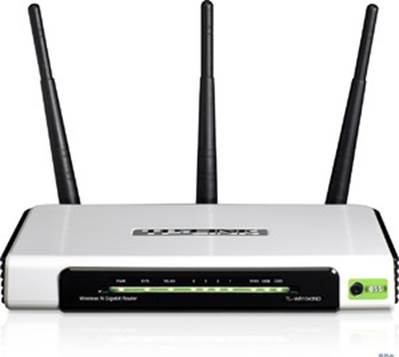

Маршрутизатор (router) представляет собой сетевое коммуникационное устройство, связывающее два и более сетевых сегмента (или подсетей).

Маршрутизатор функционирует подобно мосту, но для фильтрации трафика использует не адрес сетевой карты компьютера, а информацию о сетевом адресе, передаваемую в относящейся к сетевому уровню части пакета. После получения информации об адресе маршрутизатор использует таблицу маршрутизации (routing table), содержащую сетевые адреса, чтобы определить, куда направить пакет. Он делает это путём сравнения сетевого адреса в пакете с элементами в таблице маршрутизации. Если совпадение найдено, пакет направляется по указанному маршруту; если не найдено – пакет обычно отбрасывается.

Маршрутизатор – это сетевое коммуникационное устройство, которое может связывать два и более сетевых сегмента (или подсетей).

Существуют два типа маршрутизирующих устройств: статические и динамические.

Статические маршрутизаторы (static router) используют таблицы маршрутизации, создаваемые и вручную обновляемые сетевым администратором.

Динамические маршрутизаторы (dynamic router) создают и обновляют свои собственные таблицы маршрутизации. Они используют информацию, как найденную на своих собственных сегментах, так и полученную от других динамических маршрутизаторов. Динамические маршрутизаторы всегда содержат свежую информацию о возможных маршрутах по сети, а также информацию об узких местах и задержках в прохождении пакетов. Эта информация позволяет им определить наиболее эффективный путь, доступный и данный момент, для перенаправления пакетов данных к их получателям.

Поскольку маршрутизаторы могут осуществлять интеллектуальный выбор пути и отфильтровывать пакеты, которые им не нужно получать, они помогают уменьшить загрузку сети, сохранить ресурсы и увеличить пропускную способность сети. Они также повышают надёжность доставки данных, так как могут выбрать для пакетов альтернативный путь, если маршрут по умолчанию недоступен.

Термин «маршрутизатор» может обозначать элемент электронной аппаратуры, специально сконструированной для маршрутизации, а также компьютер (обеспеченный таблицей маршрутизации), подключённый к другим сегментам сети с помощью нескольких сетевых карт и, следовательно, способный выполнять функции маршрутизации между связанными сегментами.

Маршрутизаторы превосходят мосты способностью фильтровать и направлять пакеты данных по сети. В отличие от мостов для них можно отключить пересылку широковещательных сообщении, уменьшив, таким образом, сетевой широковещательный трафик.

Другое важное преимущество маршрутизатора как соединительного устройства заключается в том, что, поскольку он работает на сетевом уровне, то он может соединять сети с различными сетевой архитектурой, методами доступа к устройствам или протоколами. Например, маршрутизатор может соединить подсеть Ethernet и сегмент Token Ring, связать несколько небольших сетей, использующих различные протоколы, если последние поддерживают маршрутизацию.

Маршрутизаторы по сравнению с повторителями дороже и сложнее в управлении. У них меньше пропускная способность, чем у мостов, так как они производят дополнительную обработку пакетов данных. Кроме того, динамические маршрутизаторы могут добавлять излишний трафик в сети, поскольку для обновления таблиц маршрутизации постоянно обмениваются сообщениями.

Статических маршрутизаторов в настоящее время практически нет. Точнее говоря, их не используют.

Современный маршрутизатор – это обычно специализированный компьютер, оптимизированный для выполнения функций маршрутизатора. На нём работает специализированная операционная система, в рамках настройки параметров которой можно осуществить и статическую маршрутизацию.

Английский термин «Brouter» (мост-маршрутизатор) представляет комбинацию слов «bridge» (мост) и «router» (маршрутизатор). Следовательно, мост-маршрутизатор сочетает функции моста и маршрутизатора.

Когда такое устройство получает пакет данных, оно проверяет, послан пакет с использованием маршрутизируемого протокола или нет. Если это пакет маршрутизируемого протокола, мост-маршрутизатор выполняет функции маршрутизатора, посылая при необходимости пакет получателю вне локального сегмента. Если пакет содержит немаршрутизируемый протокол, мост-маршрутизатор выполняет функции моста, используя адрес сетевой карты для поиска получателя на локальном сегменте. Для выполнения этих двух функций мост-маршрутизатор может поддерживать как таблицы маршрутизации, так и таблицы мостов.
