УЗКИЙ АРХИТЕКТУРНЫЙ ШРИФТ

Читайте также:
  1. АРХИТЕКТУРНЫЙ ЧЕРТЕЖ ЗДАНИЯ
  2. ОРДЕР АРХИТЕКТУРНЫЙ
  3. Узкий канал в покровах семязачатка семенных растений, через который к нуцеллусу проникает пыльцевая трубка
  4. Украинский архитектурный модерн

Дополнительная

5 Михайлов А. Е. Структурная геология и геологическое картирование: учеб. пособие / А. Е. Михайлов. – М. : Недра, 1984. – 464 с.

6 Лабораторные работы по структурной геологии, геокартированию и дистанционным методам: учеб. пособие / А. Е. Михайлов, В. В. Шершуков,

Е. П. Успенский [и др.]. – М. : Недра, 1988. – 196 с.

7 Атлас схематических геологических и бланковых карт [карты] / под ред. М. М. Москвина. – М. : Изд-во МГУ, 1976. – 48 с.

8 Кушнарев И. П. Методы структурной геологии и геологического картирования / И. П. Кушнарев, П. И. Кушнарев, К. М. Мельникова. – М. : Недра, 1984. – 375 с.

9 Кизевальтер Д. С. Геоморфология и геология четвертичных отложений: учеб. пособие / Д. С. Кизевальтер, Д. И. Раскатов, А. А. Рычагова. – М. : Недра, 1981. – 216 с.

10 Губин В. Н. Геологическая съемка и картографирование. Полевая практика: учеб. пособие / В. Н. Губин, А. К. Карабанов, А. М. Ковхуто. – Мн. : Изд-во БГУ, 2002. – 133 с.

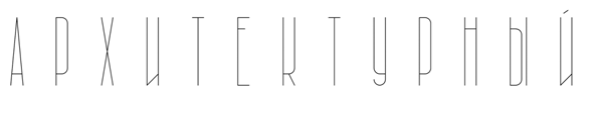

Хотя выбор шрифтов велик, чаще всего используется “Узкий архитектурный шрифт”, являющийся упрощенным вариантом художественного шрифта “Гротеск”, шрифта без засечек, простого в написании. (Рис. 1). Узкий архитектурный шрифт еще проще в изображении, чем и объясняется его применение.

Строгость этой шрифтовой композиции хорошо гармонирует с абстрактными формами. Расчет надписей, выполненных узким архитектурным шрифтом, очень прост.

Расстояние между буквами или пробел в шрифте один и тот же в словах одной высоты, в отличие от художественных шрифтов, включая и “Гротеск”.

Это объясняется тем, что гарнитуры “узкого архитектурного шрифта” вписываются в узкие прямоугольники и площадь между буквами получается практически одинаковой. Пропорции этого шрифта следующие: S норм = 1/6 H, где S норм – ширина нормальной буквы, H – высота букв, S шир.= 1,5S, где S шир – ширина широких букв, их шесть: Ж, Ф, Ш, Щ, Ы, Ю.

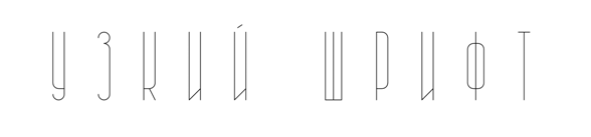

Необходимо также отметить, что цифры и буквы на чертеже, имеющие одинаковый размер, должны быть выполнены в одном стиле с хорошими сопряжениями. Радиус сопряжения равен 0,5S. Расстояние между буквами в слове равно от 2 до 3S. Расстояние между словами в предложении равно ширине образующейся при пропуске одной буквы или 2х(2÷3)S+S. Расстояние между строк в многострочном тексте принимается чуть больше высоты букв. (Рис. 2).





Рис. 2
