Перемычки

Перемычки – конструкция, перекрывающая проем сверху и поддерживающая вышележащую часть стены. Ониоформляют пролеты оконных и дверных проемов.

Перемычки в зависимости от вышележащей нагрузки бывают:

- несущими – воспринимают нагрузку от перекрытий, собственного веса и кладки над ней;

- ненесущими – несут только вес части стены над проемом, собственный вес.

Перемычки подразделяются на: рядовые; армокаменные; клинчатые;

арочные; сборные железобетонные.

Рядовые, клинчатые и арочные перемычки представлены на рис. 5.23.

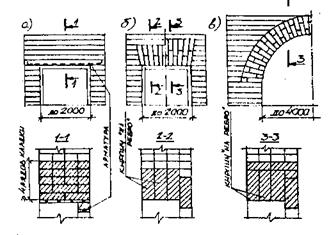

Рис.5.23. Перемычки:

а – рядовые; б – клинчатые; в – арочные.

Не­несущие перемычки закладывают в кладку стены не менее чем на 12,5 см. а несущие – на 25 см.

Разработаны керамзитобетонные перемычки, позволяющие ликвидировать «мос­тики холода» и создающие идеальное видовое сочетание с кирпичной кладкой (рис.5.24).

Рис. 5.24. Керамзитобетонная перемычка.

Конструктивно такие перемычки выполняют из керамического кожуха, заполнен­ного бетоном класса В25 и арматурой диаметром 8,10, 12 мм (в зависимости от длины перемычки). Монтаж их ведется одновременно с кирпичной кладкой, глубина заделки опорных участков - не менее 12 см. При монтаже посередине перемычки устанавлива­ют временные подпорные стойки.

Чаще всего используются сборные железобетонные перемычки. Их сечение назначается в соответствии с шириной проема и статической функцией стены.

В соответствии с СТБ 1319-2002 «Перемычки железобетонные» они подразделяются (рис. 5.25) на:

ПБ ¾ брусковые, шириной до 250 мм включительно - самонесущая (несущая нагрузку только от кладки над ней) или усиленная (кроме

перечисленных выше, несет нагрузку от перекрытий и других элементов); ПП ¾ плитные, шириной более 250 мм – как и брусковая, рассчитана только на собственный вес и нагрузку от кладки над ней;

ПГ ¾ балочные, с четвертью для опирания или примыкания плит перекрытий;

ПФ ¾ фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более.

Например, перемычка типа ПБ длиной 2460 мм, поперечного сечения № 5, под расчетную нагрузку 37,27 кН/м, с монтажными петлями маркируется следующим образом: 5ПБ25-37-пСТБ 1319-2002.

а

б

в

Рис. 5.25. Виды перемычек:

а – плитная; б – брусковая; в – балочная. h1- высота четверти;

При возведении стен с отделкой лицевым кирпичом наружный ряд кладки перемычек выполняют из профильного кирпича, навешенного на фасадный элемент перемычки, выполненный из стального уголка.

Перемычки обычно проектируют комбинированными из нескольких брусковых или сочетания брусковых и балочных. Фасадный брусок обычно смещают по отношению к остальным на один ряд по вертикали вниз до образования горизонтальной четверти над проемами. Схемы установок перемычек представлены на рис. 5.26.

Рядовые перемычки устраивают из тех же камней, что и стены, с прокладкой арматуры из стальных стержней или полосовой стали, концы арматуры загибают, вводят в простенки на глубину 20 см. Длина перекрываемых проемов до 2 м.

Клинчатые и арочные перемычки укладывают по опалубке из камней, устанавливаемых на ребро или стоймя по отношению к верху перекрываемого проема. Раскладывают их с двух противоположных концов: от пят к центральному камню (замку).

Необходимое количество перемычек в зависимости от их ширины и толщины стены:

n = B/b, (5.1)

где: B – толщина стены, b – ширина перемычки.

Длина перемычек определяется следующим образом:

- усиленных перемычек (величина опирания 250 мм, А – длина проема без учета четвертей;

L = A + 2x250 (5.2);

- простых перемычек (величина опирания 120 мм или 200 мм в зависимости от ширины окна:

а) при А не более 1,75 м, L = A + 2x120 (5.3);

б) при А более 1,75 м, L = A + 2x200 (5.4);
