Плата выходного оптического усилителя OPT-BST

Светодиодная индикация на уровне платы

Светодиодная индикация на уровне порта

Аварийное состояние порта платы OPT-PRE можно обнаружить с помощью ЖКИ на блоке вентиляторов. На экране ЖКИ отображается номер аварийного сигнала, выдаваемого выбранным портом или слотом, и степень серьезности аварийного сигнала.

Описание индикаторов платы OPT-PRE приведено в табл.4.12.

Описание индикаторов платы Таблица 4.12

Индикаторы платы	Описание
Красный светодиод FAIL	Красный светодиод FAIL индицирует о том, что процессор платы не готов к работе, или о том, что в плате имеется внутренняя неисправность. Плату необходимо заменить, если красный светодиод FAIL включен непрерывно.
Зеленый светодиод ACT	Зеленый светодиод ACT индицирует о том, что плата OPT-PRE поддерживает трафик или готова переносить трафик.
Желтый светодиод SF	Желтый светодиод SF индицирует о пропадании сигнала (LOS) в одном или нескольких портах. Светодиод SF также включается при некорректном подсоединении передающего или приемного ОК. После правильного подсоединения ОК светодиод выключается.

Технические характеристики платы

Характеристики платы OPT-PRE Таблица 4.13

Характеристики	Значения
Мощность входного сигнала (все каналы), дБм	– 25,1…12
Мощность входного сигнала (один канал), дБм	–39,5…– 6
Максимальная мощность на выходе, дБм	17,5
Диапазон усиления в режиме постоянной мощности, дБ	5…38,5
Диапазон усиления в режиме постоянного коэффициента усиления, дБ	5…28
Допустимые потери среднего каскада, дБ	3…9
Коэффициент шума, дБ	6,5
Потребляемая мощность, Вт	30…39
Диапазон рабочих волн, нм	1530…1561,3
Неравномерность коэффициента усиления, дБ	1,5

Выходной усилитель предназначен для усиления выходного многоволнового сигнала DWDM и обеспечения достаточной оптической мощности для компенсации потерь в оптическом волокне между узлами. Эта плата включает в себя модуль ввода/выделения оптического канала контроля и управления OSC (splitter/разветвитель и combiner/объединитель) для обеспечения связи с платой OSCM. Плата может использоваться в любом узле, где требуется усиление выходного многоволнового сигнала.

Структурная схема платы OPT-BST показана на рис. 4.18.

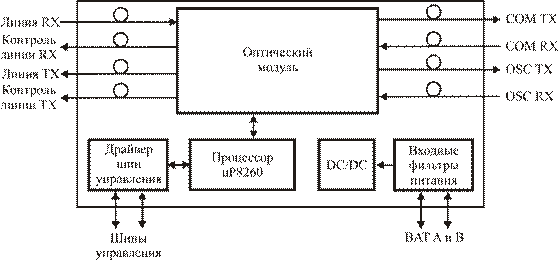

Рис. 4.18. Структурная схема платы OPT-BST

Структурная схема оптического модуля платы OPT-BST показана на рис.4.19.

Рис. 4.19. Структурная схема оптического модуля платы OPT-BST

Плата OPT-BST по ширине занимает одну установочную позицию и может быть размещена в слотах с 1 по 6 и с 12 по 17. Вид спереди на плату OPT-PRE показан на рис. 4.20.

Рис.4.20. Плата OPT-BST – вид спереди

На лицевой панели платы имеются восемь оптических портов:

• MON RX – выходной порт контроля оптической мощности (секция приема);

• MON TX – выходной порт контроля оптической мощности (секция передачи);

• COM RX – входной порт усилителя;

• LINE TX – выходной порт платы;

• LINE RX – входной порт платы (секция приема);

• COM TX – выходной порт платы (секция приема);

• OSC RX – порт ввода канала OSC;

• OSC TX – порт выделения канала OSC.
