Лабораторные работы




ОБЩИЕ СВЕДЕНИЯ

ГОРИЗОНТАЛЬНОЕ ЗАЛЕГАНИЕ

Горизонтальное залегание слоев характеризуется отсутствием них наклона или очень незначительным наклоном, выражающимся обычно в метрах на километр. Такие незаметные наклоны (не более 1-2°) могут возникать во время осадконакопления в связи с неровностями морского дна или результате изменения мощности пород как в процессе осадконакопления, так и при. диагенезе.

При изучении данных буровых скважин горизонтальное положение слоев определяется по совпадению высот опреде­ленной границы между слоями не менее чем в трех вертикаль­ных скважинах.

На геологической карте с рельефом, изображенным с помощью горизонталей, границы между слоями располагают­ся между горизонталями, не пересекая их, либо в частных случаях совпадают с ними. При горизонтальном залегании слоистых серий каждый нижележащий слой является более древним, чем перекрывающий, поэтому соотношения разно­возрастных слоев с элементами рельефа характеризуются расположением наиболее древних из них в понижениях ре­льефа, а наиболее молодых на возвышенностях (водораз­делах).

При чтении геологических карт, на топографической основе которых изогипсы отсутствуют, горизонтальное залегание устанавливается лишь предположительно. При достаточно расчлененном рельефе (например, овражный рельеф) и мощ­ности слоев меньшей относительных превышений местности геологические границы на карте будут повторять очертания элементов рельефа, выполняя в сущности роль горизонталей. В случае, когда мощность пород превосходит относитель­ные превышения местности, подошва выходящего на поверх­ность слоя может оказаться ниже тальвегов долин, и тогда даже при расчлененном рельефе один и тот же горизонтально залегающий слой распространяется на большом пространстве. При значительно выровненном рельефе широкое развитие на Поверхности может иметь слой даже небольшой мощности.

Истинная мощность горизонтально залегающего слоя опре­деляется как разность отметок его кровли и подошвы.




Задание 1. Построение стратиграфической колонки и геологи­ческого разреза по карте с горизонтальным залеганием слоев. На карте масштаба 1:10000 (рис. 6) изображен район с горизонтально залегающими породами каменноугольной, рекой и меловой систем. Строение рельефа на карте передано помощью горизонталей сечением через 25 м. Условные знаки виде штриховки, крапа и индексов отражают возраст пород.



Рис. 6. Геологическая карта. Масштаб 1:10000.

1 нижний отдел меловой системы, валанжинский ярус, кварцевые пески; 2 нижний отдел меловой системы берриаский ярус, конгломераты; 3 верхний отдел юрской системы, оксфордский ярус, глины песчанистые; 4 верхний отдел юрской системы, келловейский ярус, глины слюдистые; 5 средний отдел каменноугольной системы, известняки



Необходимо выполнить следующее:

вычислить мощности слоев;

построить стратиграфическую колонку отложений; построить геологический разрез через высоту 270 м в широтном направлении.

Пояснения. Высотные отметки геологических границ, обходимые для определения мощности слоев, находятся) карте путем интерполяции высотных отметок горизонталей местности. Следует учитывать, что подошва среднего карбона не обнажена, а кровля валанжинского яруса нижнего мела размыта. Поэтому для данных стратифицированных подразделений может быть определена только неполная мощ­ность.

Рассматривая стратиграфическую последовательность изоб­раженных слоев, следует установить положение стратигра­фических несогласий по выпадению из разреза отдельных горизонтов и изобразить их в стратиграфической колонке в виде волнистых линий.

Необходимо помнить, что для построения геологического разреза горизонтально залегающих слоев вертикальный масштаб его подбирают так, чтобы слой с минимально» мощностью изображался на разрезе полосой толщиной не менее 1 мм. Горизонтальный масштаб разреза обычно соответствует масштабу карты. Условные обозначения на разрезе должны отвечать таковым на карте. Все геологические границы на разрезах (согласные, несогласные и др.) изображаются в виде сплошных тонких линий черного цвета.

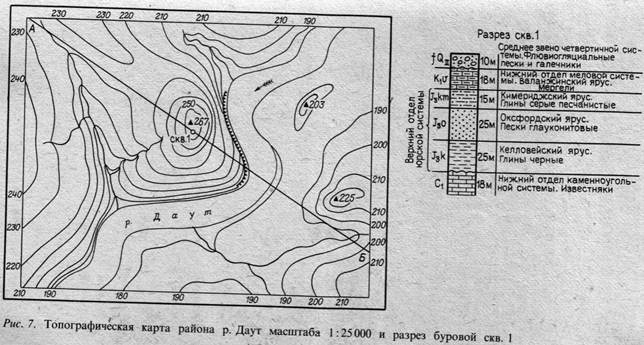

Задание 2. Для района р. Дату установлено горизонтальное залегание слоев (рис. 7). Масштаб топографической карты этого района 1: 25000. Сечение рельефа горизонталями через 10 мм





Необходимо выполнить следующее:

составить геологическую карту района р. Даут в масштабе 1:25 ООО по данным буровой скв. 1. разрез которой приведен на рис. 7;

построить геологический разрез по карте в северо-западном направлении по линии А - Б.

Пояснения. Используя высотную отметку устья скважины, равную 265 м (определяемую по ее положению на карте с горизон­талями), и мощности слоев, вычисляют высотные отметки геоло­гических границ. Эти отметки находятся как разность отметки устья скважины и соответствующего значения мощности страти­фицированных подразделений. При наличии этих данных, найдя соответствующие пункты на карте, легко провести нужные гра­ницы. которые могут совпадать с горизонталями или располага­ться между ними. На участках карты с изображением обрывов слои указываются полосками шириной не менее I мм. При изображе­нии аллювиальных отложений необходимо учитывать их общий наклон в сторону течения реки, приблизительно соответствующий продольному профилю речной долины. Таким образом, при горизонтальном залегании коренных пород аллювиальные отложения по мере продвижения от истоков к устью реки будут перекрывать все более древние подстилающие породы.

При составлении геологической карты отметку поверхности аллювиальных отложений у северной и восточной рамок карты принять равной 185 м и у южной рамки-180 м.

При построении геологического разреза следует правильно выбрать вертикальный масштаб, Учитывая, что мощность самого маломощного стратиграфического подразделения (в данном случае аллювиальных отложений) составляет 10 м и что минимальная ширина объекта, изображенного на разрезе, должна быть не менее 1 мм, получаем вертикальный масштаб разреза 1:10000, Для большей наглядности масштаб можно принять равным 1:5000,





Задание 3. Дана геологическая карта участка правобережья р. Дон в масштабе 1:500000 (рис. 8), Топооснова на карте передана путем изображений речной и овражной сети (без горизонталей). Мощности стратиграфических подразделе­ний, указанных на карте, следующие: 1 - неоген (в морс­ких фациях - N)-30 м; 2-олигоцен (J?3)-80 м; 3 - па­леоцен и эоцен (Р1 + 2) -50 м; верхний мел (Ка)-60 м; 5- нижний мел (К,) у южной рамки 30 м, у северной 80 м, Наиболее древними здесь являются породы верхнего дево­на (б). На карте нанесены стратоизогипсы (7)-линии равных высот по подошве нижнемеловых отложений с сечением через 10 м.

Необходимо: построить геологический разрез по линии подобрать горизонтальный масштаб разреза; вычислить высотные отметки поверхности рельефа, исходя из мощностей пород и высотных отметок подошвы нижнего мела.

Пояснения. Вертикальный масштаб следует подобрать с учетом минимальной мощности стратифицированных подраз­делений (см. задание 2). Далее, на разрезе, начиная от отметки 130 м, откладывают мощности всех стратифицированных под­разделений в виде параллельных линий. Затем находят точки пересечения геологических границ с линией разреза и с помощью измерителя или полоски бумаги переносят их на разрез. После этого проектируют найденные на разрезе точки на соответствующие стратифицированные подразделения и проводят кривую рельефа. Подошву нижнемеловых отложений, имеющих неодинаковую мощность, строят по отметкам стратоизогипс; ниже этой подошвы указывают отложения верхнего девона.

Морские неогеновые толщи имеют ингрессивное залега­ние, располагаясь в долине р. Дон, на самых низких гип­сометрических отметках рельефа. Они со стратиграфическим несогласием перекрывают породы нижнего мела и верхнего

девона.

На концах разреза указывают вертикальный масштаб; возраст отложений обозначается индексами.





Задание 4. Построить разрез по геологической карте № 2с (или № 2н), имеющей масштаб 1:200000. На картах, на которых рельеф изображен с помощью горизонталей, при­сутствуют четыре комплекса пород. Наиболее древний из них (девонский) полого наклонен к юго-востоку. По кровле за­донского горизонта даны стратоизогипсы, т. е. линии равных высот, подтверждающие нак­лон девонских отложений. Следующий комплекс сложен юрскими и меловыми отложе­ниями, залегающими несоглас­но на девонских и также на­клоненных к юго-востоку, но под меньшим, очень незначи­тельным углом. Неогеновые отложения располагаются ингрессивно только в пределах долины р. Ужердь, и самый молодой комплекс сложен ал­лювиальными отложениями. На карте указаны колонки буровых скважин.

Пояснения. Разрез пост­роить через всю карту от северной до южной рамки в масштабе 1:5 000 желатель­но через одну-две буровые скважины. Колонки послед­них, если они не пересекаются линией разреза, но расположены вблизи него, могут быть перенесены на разрез параллельно стратоизогипсам.

Порядок построения разреза следующий: а) построить линию разреза рельефа; б) перенести на линию разреза данные колонок буровых скважин; в) перенести на линию разреза все пункты его пересечения с геологическими границами; г) перенести на разрез положение и высотные отметки стратоизогипс кровли задонского горизонта; д) построить геоло­гические границы на разрезе; при изображении девонских отложений границы их распространения под подошвой юрских пород показать путем деления расстояний пополам между выходами на поверхность разновозрастных стратифицирован­ных подразделений; е) при изображении четвертичных отло­жений обратить внимание на данные буровых колонок и учесть, что они подстилаются породами неогена; ж) указать верти­кальный масштаб разреза и оформить в соответствии с правилами. «

Для лабораторных и самостоятельных работ могут быть также использованы карты атласов № 1с и 1н.
