Мельницы Гидрофол и Аэрофол

Работа мельниц без мелю-щих тел основана на том, что для измельчения материала применяются куски этого же материала, т. е. происходит так называемое самодробле-ние.

Компания «Аэрофол-Мил» (США) выпускает барабанные мельницы без мелющих тел, предназначенные для дробле­ния и помола материалов на предприятиях асбестовой, ке­рамической, металлургичес­кой, гипсовой, тальковой и других отраслей промышленности. Мельница работает в замкнутом цикле с сепаратором. Материал в мельницу загружается в кусках размером до 450 мм размалывается до сравнительно высокой тонины помола.

Рис. 65. Барабанная мельница без мелюших тел

Мельница «Аэрофол» (рис. 65) имеет следующую конструкцию. Барабан 1 мельницы большого диаметра (5—8 м) по торцам имеет днища 2, централь­ная часть которых выполнена в виде цапф 3, которыми барабан опирается на подшипники 4. Барабан мельницы приводится во вращение от электро-

двигателя через редуктор и венцовое зубчатое колесо 5. С внутренней сто­роны барабан выложен броневыми плитами, при этом в боковых плитах имеются треугольные выступы, которые обеспечивают отбрасывание круп­ных кусков к центру, предупреждая тем самым разделение в последующем кусков по крупности. Барабан вращается с числом оборотов, составляющим 85—90% от критического (см. гл. VIII, § 2), при этом материал непрерывно поднимается и обрушивается. Крупные куски материала при падении дро­бятся сами и измельчают меньшие по размерам.

Необходимо, однако, отметить, что для ряда материалов чистое «само­измельчение» не всегда дает желаемый эффект, вследствие того что в бараба­не накапливается большое количество кусков так называемого критического размера (12—25 мм), т. е. таких, которые сами не могут обеспечить эффек­тивного размола и в то же время имеющиеся крупные куски измельчают их недостаточно интенсивно. Для предупреждения этого рекомендуется добав­лять в барабан мельницы небольшое количество металлических шаров (при­мерно 2,5% от объема барабана).

В мельнице может измельчаться материал влажностью до 3—4,5% без понижения производительности. При применении продувки горячими га­зами влажность материала может доходить до 12 %. По данным фирмы «Аэро-фол-Мил», производительность мельницы диаметром 5,2 м и длиной 1,56 м при помоле талька составила 12,5 т/ч по готовому продукту, в котором час­тицы размером менее 44 ммк составляли 91,5%. Удельный расход мощности был равен 44 квт-ч/т.

Мельницы для бесшарового измельчения эффективны в тех случаях, когда нежелательно наличие в готовом продукте металлических частиц, по­являющихся вследствие износа шаров.

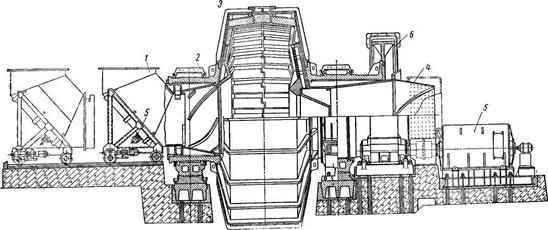

Сызранский завод тяжелого машиностроения изготовил промышленную мельницу диаметром 7,2 м для мокрого измельчения, работающую в замкну­том цикле с классифицирующими аппаратами. Материал в мельницу (рис. 66) загружается при помощи питателя 1 с вибратором 2 и через пустотелую цапфу поступает в барабан 3. Куски материала специальными лифтерами, а также за счет центробежной силы инерции поднимаются при вращении барабана и затем, падая и соударяясь друг с другом и с футеровкой, раз­рушаются. Измельченный продукт проходит через разгрузочную цапфу в барабанный конический грохот 4.

Привод барабана мельницы во вращение осуществляется от электро­двигателя 5 через редуктор и зубчатое венцовое колесо 6.
