Конструктивные решения объемно-блочных зданий

Билет №29

Конструктивные схемы объемно-блочных зданий сложнее кирпичных, мелкоблочных, крупноблочных и панельных, так как объемные блоки представляют собой пространственные ячейки. В зависимости от применяемых конструктивных элементов при строительстве зданий с использованием объемных блоков различают или блочную или смешанную схемы. При блочной схеме здание строится только из тех или иных объемных блоков, а при смешанной используют как объемные блоки, так и другие конструктивные элементы (например, крупные панели, каркасы, вставки в виде ядер жесткости и др.).

Рис 5.3. Варианты конструктивных схем и систем объёмно-блочных зданий:

В блочной схеме может быть или однородная блочная конструктивная система, при которой все здание собирают из несущих объемных блоков, или

неоднородная, когда здание собирают из несущих и самонесущих объёмных

блоков (рис. 5.3. а.,б.).

В смешанной схеме различают каркасно-блочную, блочно-панельную, блочно-навесную и другие конструктивные системы. При каркасно-блочной системе ненесущие объемные блоки опирают на элементы несущего каркаса (рис. 5.3.в.). Такая система применена в Минске при строительстве первых экспериментальных домов в 1960 – 1962 гг.

При блочно-панельной конструктивной системе здание собирают из несущих объемных блоков и крупных панелей наружных и внутренних стен и перекрытий (рис. 5.3. г.,д.).

В блочно-навесной конструктивной системе ненесущие объемные блоки навешивают на несущие части зданий, являющиеся, например, ядрами жесткости (рис. 5.3. е.).

Возможны и другие конструктивные системы объемно-блочных зданий, например, с подвешенными объемными блоками к тем или иным элементам несущего остова (рис. 5.3. ж.), или с ядрами жесткости, имеющими консоли-платформы для размещения ярусов из объемных блоков в высотных зданиях (рис. 5.3. и.).

В Республике Беларусь объемно-блочные жилые дома строят по однородной блочной конструктивной системе с опиранием блоков один на другой в четырех углах. На рис. 5.4. показан вариант конструкции объемной блок-комнаты, изготавливаемой на Минском заводе ОБД по типу «колпак», монтажный план жилой секции из этих блок-комнат и узлы опирания и примыкания одной блок-комнаты к другой.

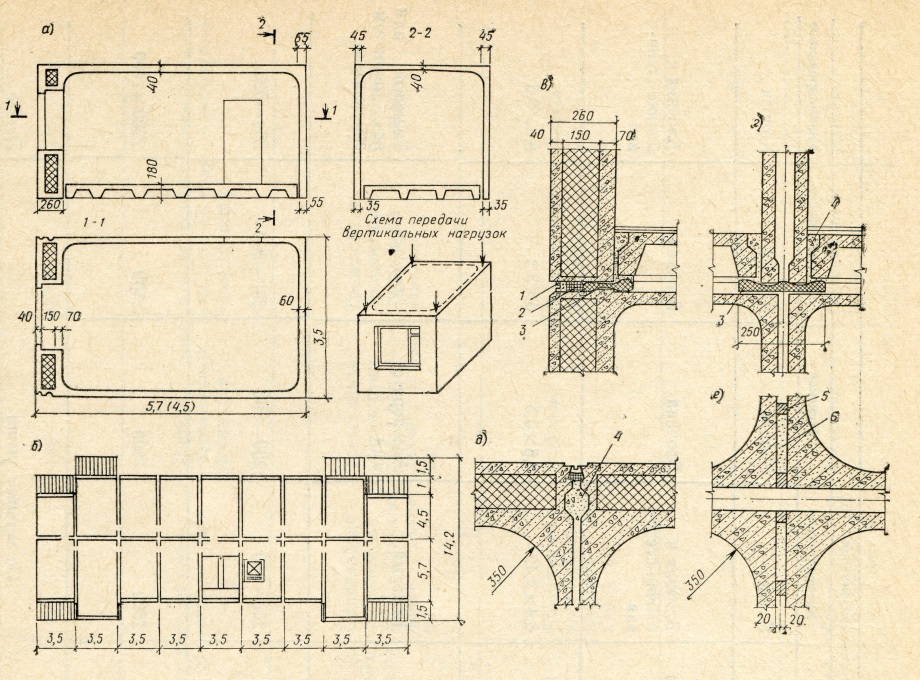

Рис. 5.4. Вариант конструкции объёмно-блочной комнаты, изготавливаемой на Минском заводе объёмно-блочного домостроения, монтажного плана секции и узлов сопряжения блоков между собой:

а – конструкция объёмного блока-комнаты; б – монтажный план секции жилого дома из объёмных блоков; в – горизонтальный стык наружных стен объёмно-блочного дома; г – то же, внутренних стен; д – вертикальный стык наружных стен; е – то же, внутренних стен; 1 – полимерцементный раствор; 2 – герметик; 3 – минераловатная прокладка в полиэтиленовой оболочке; 4 – бетон замоноличивания; 5 – деревянная антисептированная рейка; 6 – цементный раствор
