Покрытия в индивидуальных жилых домах, как правило, устраивают со скатными крышами с наслонными или висячими стропильными системами (см. пп. 22.2–22.5), при этом чердачные объёмы в таких домах часто используют для устройства мансардных этажей. Стенами мансардных этажей могут служить наружные стены, устраиваемые выше чердачного перекрытия, или лёгкие ненесущие стены, возможно каркасной конструкции с соответствующим утеплителем, устанавливаемые на несущие конструкции чердачных перекрытий и вверху примыкающие к стропильным конструкциям крыши. На рис. 28.3 показан вариант устройства карнизной части стены мансардного этажа и примыкания к ней надмансардной утеплённой крыши с деревянной стропильной системой и черепичной кровлей, а на рис. 22.18.2 – вариант с металлическим каркасом мансардной крыши и с кровлей из металлочерепицы.

Рис. 28.3. Вариант конструкции мансардного этажа с тёплой крышей и кровлей из штампованной черепицы:1 – штампованная черепица; 2 – обрешётка; 3 – контробрешётка толщиной 25мм; 4 – подкровельная противоконденсатная плёнка; 5 – стропильная нога; 6 – сплошной дощатый настил; 7 – мауэрлат; 8 – утеплитель; 9 – пароизоляция; 10 – подшивка и отделочный слой; 11 –бортовая карнизная доска; 12 – кронштейн; 13 – водосточный жёлоб; 14 – подшивка карниза с вентиляционными отверстиями; 15 – металлический лист со сливом; 16 – наружное утепление стены; 17 – противоветровая скоба

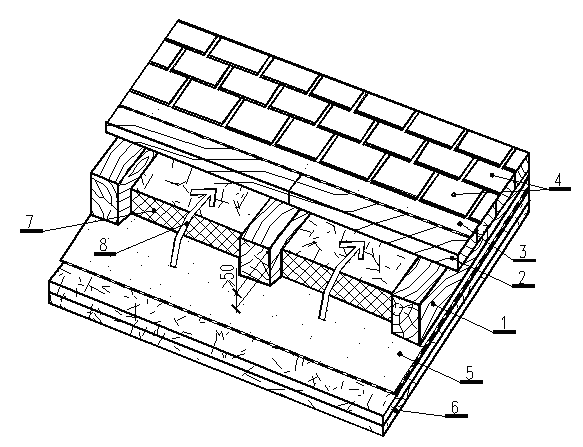

Рис. 28.4. Состав вентилируемой «тёплой» крыши с верхним водоизоляционным слоем из кровельных плиток:1 – стропильная нога; 2 – настил; 3 – подстилающий слой; 4 – плитки кровельные; 5 – пароизоляция; 6 – несущий и отделочные слои потолка; 7 – плиты минераловатные жёсткие; 8 – вентилируемый воздушный зазор высотой не менее 50мм

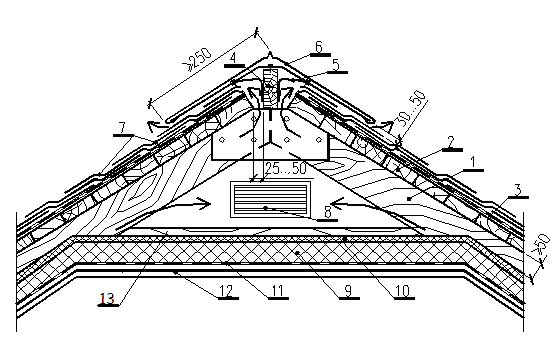

Рис. 28.5. Вариант устройства вентилируемого конька «тёплой» крыши:1 – стропильная нога; 2 – настил из досок; 3 – подстилающий слой; 4 – коньковый брус; 5 – кронштейн из стальной полосы сечением не менее 3х30мм; 6 – коньковый стальной лист; 7 – плитки кровельные; 8 – вентиляционная решётка во фронтоне; 9 – плитная теплоизоляция; 10 – ветрозащитный верхний слой теплоизоляции; 11 – пароизоляция; 12 – несущий и отделочные слои потолка; 13 – затяжка

Кроме рассмотренных выше конструктивных решений покрытий экономичными по расходу материалов являются наслонные стропильные системы из пластин и досок, как, например, вариант наслонной стропильной системы из сборных дощатых щитов (представленный на рис. 22.7 с узлами сопряжения элементов этой системы друг с другом и с другими конструкциями дома).
