Применяемые типы фонтанной арматуры

Таблица 11.6

Завод производитель	Обозначение	Тип запорной арматуры
Юго-Камский машиностроительный завод им. Лепсе	АФК (АФТ)-65Крх140	Кран пробковый КФПЛ-65х140
АФК1-65х140	Кран пробковый КППС-65х140
Машиностроительный завод им. лейтенанта Шмидта. (г. Баку)	АФ3аК-65х210	Задвижка ЗМС1-65х210
АФ3К-65х210
АФК3-65х210
АФ3К-65х350	Задвижка ЗМС1-65х350
АФ3аК-65х350
АФК3-65х350
АО «Станкомаш» (Г. Челябинск)	АФК1-65х210	Задвижка ЗМС1-65х210
АНК1-65х210
АО «Чеховский завод энергетического машиностроения»	АФК1-65х210	Задвижка ЗФ-65х210М
ПО «Баррикады» (г. Волгоград)	АФК1-65х21А	Задвижка ЗМБ-65х21
Воронежский механический завод	АФК-65х210	Задвижка ЗФ-65х210
Механическое предприятие Кымпина (Румыния)	3”x2.1/2”-210	Задвижки 2.1/2”-210 и 3”-210
3”x3”-210
TIX CORPORATION (JAPAN)	11”x7.1/16-210,9	IKS/WKM 2.1/16”-3000#W.P.MODEL M-5” SAF-T-SEAL
BREDA ENERGIA (Италия)	11”x7.1/16”-210,9	2.1/16” API 3000 (TRIM BTN-L)
NATIONAL-OILWELL (США, Хьюстон)	11-3Мх7.1/16”-3M	На крестовину 2.1/16”-3M; на фонтанную елку 2.9/16”-3M

11.2. ПРОТИВОВЫБРОСОВОЕ ОБОРУДОВАНИЕ

Противовыбросовое оборудование (ОП) предназначено для герметизации устья строящихся и ремонтируемых скважин с находящейся в ней колонной труб или при ее отсутствии, при проворачивания, расхаживании колонны труб между замковыми и муфтовыми соединениями, а также протаскивании колонны бурильных труб с замковыми соединениями (с фасками по обе стороны замкового соединения под углом 18°). Противовыбросовое оборудование позволяет производить циркуляцию промывочной жидкости с противодавлением на пласт. Основные параметры ОП и его составных частей должны соответствовать ГОСТу 13862-90.

В соответствии с ГОСТ 13862-90 предусмотре­но десять типовых схем ОП:

схемы 1 и 2 — с механическим (ручным) при­водом;

схемы 3...10 — с гидравлическим приводом.

Схема 1 включает плашечный превентор 1, задвижку с ручным управлением 2, устьевую крестовину 3, регулируемый дроссель 5 с ручным управлением, гаситель потока 6 и манометр 4 с запорным и разрядным устройствами и разделителями сред.

Схема 2 аналогична схеме 1, но добавлен еще один плашечный превентор.

Схема 3 состоит из плашечного превентора 1, задвижки с гидравлическим управлением 2, устьевой крестовины 3, манометра 5 с запорным и разрядным устройствами и разделителем сред, кольцевого превентора 4, регулируемого дросселя 6 с ручным управлением, задвиж­ки/с ручным управлением гасителя потока 8, вспомогательного пульта 9, станции гидропривода 10 и обратного клапана 11.

Схема 4 аналогична схеме 3, но вместо коль­цевого превентора устанавливается второй плашечный превентор.

В схеме 5 добавлен к двум плашечным один кольцевой превентор, в остальном схема анало­гична схеме 4.

Схема 6 отличается от схемы 5 заменой регулируемого дросселя с ручным управлением на ре­гулируемый дроссель с гидравлическим управлением и соответственно добавлением в схему пуль­та управления гидроприводного дросселя.

Схема 7 состоит из двух плашечных превенторов 7, задвижек 5 с гидроуправлением, устьевой крестовины 4, манометра 9 с запорным и разрядным устройствами и разделителем сред, кольцевого превентора 6, регулируемого дросселя 10 с ручным управлением, задвижки 8 с ручным управлением, гасителя потока 11, вспомо­гательного пульта 1, станции гидропривода 2, об­ратного клапана 3, регулируемого дросселя 12 с гидравлическим управлением и пульта управления гидроприводным дросселем 13.

Схема 8 аналогична схеме 6, но к крестовине 8 добавлены две задвижки с ручным приводом, уста­новленные рядом с задвижками с гидроуправле­нием.

Схема 9 аналогична схеме 7, но в обвязку ниж­ней крестовины 4 к задвижкам с гидравлическим управлением 5 включены две задвижки с ручным управлением.

Схема 10 включает три плашечных превентора 6, задвижку с гидроуправлением 7, устьевую крестовину 4, манометр с запорным и разрядным устройствами и разделителем сред 8, кольцевой превентор 5, дроссель регулируемый с ручным управлением 9, задвижку с ручным управлением 10, гаситель потока 11, вспомогательный пульт 1, станцию гидропривода 2, обратный клапан 3, регулируемый дроссель 13 с гидроуправлением и пульт управления гидропри­водным дросселем 12.

Основные параметры и размеры превенторов приведены в табл. 11.7. (ГОСТ 13862-90)

Условное обозначение ОП (ГОСТ 13862-90) должно состоять из слова «Оборудование», шифра, построенного по приведенной ниже схеме, и обозначения нормативно-технического документа на поставку. Пример условного обозначения ОП по схеме 6 на рабочее давление 35 МПа с условным проходом превенторного блока 280 мм и манифольдом с условным проходом 80 мм:

Оборудование ОП6-280/80х35 ГОСТ 13862-90

Рис. 11.1. Схема 1.

Рис. 11.2. Схема 3.

Рис. 11.3. Схема 7.

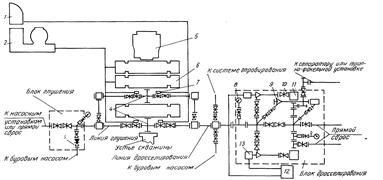

Рис. 11.4. Схема 10.

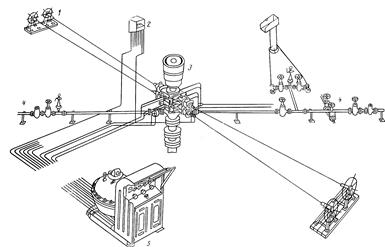

Рис. 11.5. Принципиальная схема противовыбросового оборудования ОП-230х70Бр

1-ручной привод; 2- вспомогательный пульт; 3-установка превенторов; 4-манифольд; 5-основной пульт управления.

Превенторы. Плашечный превентор (рисунок 11.6.) состоит из корпуса 2, откидных крышек с гидроцилиндрами 1 и 3, шарнирно подвешенных на корпусе, и других деталей. В табл. 11.7. даны основные технические данные плашечных превенторов.

Рис. 11.6. Плашечный превентор.

Рис. 11.7. Универсальный превентор.

Универсальный (кольцевой) превентор (рису­нок 11.2.7.) включает уплотнитель 1, крышку 2, корпус 3, конический плунжер 4 и запорную камеру. Конструкция превентора обеспечивает герметизацию устья скважины вокруг любой части бурильной колонны и полного перекрытия бурильных труб, а также герметизацию устья скважины при отсутствии колонны труб в скважине.

Технические характеристики плашечных превенторов Таблица 11.7.

Шифр	Диаметр проходного отверстия, мм	Давление рабочее, кгс/см^2	Давление пробное, кгс/см^2	Плашки сменные под трубы диаметром, мм	Глухие плашки	Длина, мм	Ширина, мм	Высота, мм	Масса, кг
ППГ-156х320 ППГ-156х320ХЛ				60; 63,5; 73; 89; 102; 114	Х
ППГ-307х200 ППГ-307х200ХЛ				102; 114; 124; 127; 140; 146: 168; 178; 194; 197; 203; 219	Х
ППГ-307х320			Х
ППГ-350х350				114; 127; 146: 168; 178; 194; 197; 203; 219; 245; 273	Х
ППГ-406х125				127; 140; 146: 168; 178; 194; 197; 203; 219; 245; 273	Х
ППГ-520х140				114; 146: 168; 178; 194; 203; 219; 245; 273; 299; 324; 340; 351; 377; 407; 426.	Х

Технические характеристики универсальных превенторов.

Таблица 11.8.

Типоразмер	Диаметр проходного отверстия, мм	Рабочее давление, МПа	Диаметр проходного отверстия уплотнителя, мм	Наибольший условный диаметр труб, пропускаемый с подвеской, мм	Высота, мм, не более	Масса, кг, не более
ПУ1-180х210			180-0
ПУ1-180х350
ПУ1-180х700
ПУ1-230х350			230-0
ПУ1-230х700
ПУ1-280х210			280-0
ПУ1-280х350
ПУ1-280х700
ПУ1-350х210			350-0
ПУ1-350х350
ПУ1-350х700
ПУ1-425х140			425-0
ПУ1-425х210
ПУ1-520х210

Установка гидравлического управления превенторамии задвижкамиманифольда типа ГУП-100Бр-2 состоит из двух взаимно сблокированных пультов — основного и вспомогательного.

Техническая характеристика установки ГУП-100Бр-2

Число управляемых узлов 6

Рабочее давление в системе, МПа 10

Рабочая жидкость в системе Гидравлическая жидкость марки

132-10, масло индустриальное

Объем масляного бака, дм³ 45

Газ, применяемый в аккумуляторе Азот

Давление азота в пневмогидроаккумуляторе

без масла, МПа 6...6,5

Объем масла в пневмогидроаккумуляторе

при давлении в системе 10 МПа и давлении

азота при заправке 6 МПа, дм³. 163

Мощность электродвигателя, кВт... 3

Подача, cм^з/oб.

шестеренчатого насоса 10

ручного насоса за один двойной ход 15

Диапазон давлений, устанавливаемый

регулируемым клапаном, МПа 0….10

Основной пульт предназначен для управления превенторами с безопасного места вне буровой. Все узлы смонтированы на общей раме и представляют собой компактный габаритный транспортируемый блок.

Пневмогидроаккумулятор служит для накапливания гидравлической энергии за счет сжатия газа с целью сокращения времени на операции закрывания — открывания плашек превенторов и задвижек манифольда и обеспечения работы установки при отключении электроэнергии на буровой. Объем пневмогидроаккумулятора 405 дм³, рабочее давление 10 МПа, пробное давление 12,5 МПа, масса без рабочей среды 686 кг.

Распределители служат для оперативного управления превенторами и задвижками.

Вспомогательный пульт предназначен для управления комплексом противовыбросового оборудования непосредственно с рабочего места бурильщика и состоит из корпуса, двух распределителей, регулирующего клапана, фильтра, манометров, блокировочного цилиндра и трубопроводов. С пульта производят закрывание двух плашечных превенторов, открывание рабочей задвижки манифольда, закрывание и открывание универсального превентора.

Манифольд имеет две линии — рабочую и ава­рийную. Аварийная линия используется при бурении разведочных скважин и в аварийных операциях. Рабочая применяется для всех операций воздействия на скважину и состоит из отводов в желобную систему через штуцеры, в шламовый амбар и отводов к буровому насосу и цементировочному агрегату.

Ручной привод используют как аварийный для закрывания плашечных превенторов в случае от­сутствия электроэнергии при разряженном аккумуляторе, а также для фиксации закрытого положения плашек.

Разъемный желоб состоит из двух стоек, соединенных болтами. Уплотняется разъем стоек прокладками. Боковой отвод разъемного желоба соединяют с желобом циркуляционной системы посредством наклонной трубы, уплотняемой кольцами. Кольца поджимаются к стойке желоба и корпусу сальника крышками с помощью шпилек и гаек.

Манифольд противовыбросового оборудования. Манифольд состоит из блока дросселирования 7, блока глушения 2 и трубной секции 3. Конструкция представляет собой комплекс узлов запорной и регулирующей арматуры и трубопроводов, постоянно смонтированных на общей раме. Комплекс включает регулируемые дроссели с дистанционным гидравлическим и ручным управлением, сепаратор, пакет труб, манометры с запорным и разрядным устройствами и разделителями сред и секции трубопроводов. Дистанционное гидравлическое управление выполняют с пульта управления гидроприводными дросселями. В рабочем положении блок дросселирования и блок глушения соединяются со стволовой частью противовыбросового оборудования с помощью трубопроводов. Между устьевой крестовиной и трубопроводом устанавливаются задвижки с дистанционным гидравлическим управлением. Такие же задвижки устанавливаются между блоком глушения и стволовой частью.

Техническая характеристика МПО

Таблица 11.8.

Показатели	Тип манифольда
МПБ2- 80Х35К2	МПБ2- 80Х35	МПБЗ- 80Х35	МПБ2-80Х70	МПБЗ 80Х70
Макроклиматический район при­менение (ГОСТ 16350—80)	Умеренный	Умеренный, холодный
Условный проход, мм
Рабочее давление, МПа
Общая длина труб, м				Высокого давления на 35 МПа –32 метра; на 70 МПа— 30, низкого давления до 80
Тип запорного устройства	Задвижки ЗМ-80х 35К2 с ручным и ЗМ-80Гх35К2 с дистанционным гидравлическим управлением (ТУ 26-16-165-84)	Задвижки прямоточные с ручным ЗМ-80х35 и гидравлическим управлением ЗМ-80Гх35 (ТУ 26-16-165—84)	Задвижки прямоточные ЗМ-80х35, ЗМ-80х70 с ручным управлением (ТУ 26-16-165—84); ЗМ-80Гх70 с дистанционным гидравлическим Управлением
Тип регулируемого устройства	Дроссель регулируемый ДР-80х35К2 с ручным и ДР-80Гх35К2 с дистанционным гидравлическим управлением	Дроссель регулируемый ДР-80х35К2 с ручным управлением	Дроссель регулируемый ДР-80х35К2 с ручным и ДР-80Гх35К2 с дистанционным гидравлическим управлением	Дроссель регулируемый ДР-80х70К2 с ручным и ДР-80Гх70К2 с дистанционным гидравлическим управлением
Дистанционное управление запорными устройствами   Регулирующими устройствами	От установки управления СН-6V (Румыния)   От пульта управления дросселем ПДР-1М по ТУ 25-1655 (Ца2 390-595)-84	От ГУП 100Бр-1 по ТУ 26-16-14-76 или от установки управления СН-6V (Румыния)   От пульта управления дросселем ПДР-1М по ТУ 25-1655 (Ца2 390-595)-84	От ГУП 100Бр-2 по ТУ 26-16-14-76     От пульта управления дросселем ПДР-1М по ТУ 25-1655 (Ца2 390-595)-84
Номинальное давление в системе гидроуправления запорными и регулирующими устройствами, МПа
Температура скважинной среды, не более ^0С
Габариты, мм: Блока глушения Блока дросселирования Блока сепаратора Пакета труб Пакета трубных секций	1130х1085х1170 3230х2160х1170 8200х850х610 8100х850х760	1130х1085х1170 3230х2160х1170 1350х1050х5800 8200х1050х780	1180х1180х1225 3230х2520х1220
Масса манифольда, кг
