Билет 17. АЧХ-кривая,описывающая зависимость амплитуды вынужденных установившихся колебаний от частоты внешней силы

АЧХ и ФЧХ. Резонанс.

АЧХ-кривая,описывающая зависимость амплитуды вынужденных установившихся колебаний от частоты внешней силы.

ФЧХ-то же для разности фаз вынужденных колебаний и внешней силы. резонанс: w»w₀

А=А₀sin(w₀t+j)

Ä+w₀²A=0

2gÁ=(F₀/m)sinw₀t

A=(F₀/2mgw₀)sin(wt-p/2)

A₀=F₀/2mgw₀=(F₀/mw₀²)*(w₀/2p)=(F₀/k)*Q

tg j = (2gw)/(w₀²-w²)

½(w₀-w)/w½ << 1

(w₀²-w²)² = (w₀-w)²*(w₀₊w)²; w₀₊w ≈ 2ω; 4γ²ω² ≈ 4γ²ω₀²

– Формула Лоренца

∆ω = 2δ=ω₀/Q - ширина резонансной кривой.

g=d — дектремент затухания.

W=(ω₀²-g²)^1/2.

Вопрос 1.

Движение тела с одной закреплённой точкой. Регулярная прецессия свободного симметричного волчка.

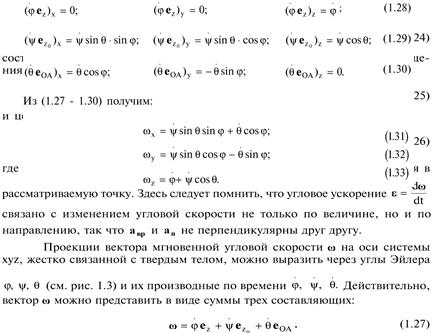

Движение твердого тела с одной неподвижной точкой. В этом случае тело имеет три степени свободы – начала систем XYZ и x 0 y 0 z 0, введенных в начале лекции, можно совместить с точкой закрепления, а для описания движения тела использовать три угла Эйлера: j=j(t), y=y(t), q=q(t).

Для твердого тела с одной неподвижной точкой справедлива теорема Эйлера: твердое тело, закрепленное в одной точке, может быть переведено из одного положения в любое другое одним поворотом на некотjрый угол вокруг неподвижной оси, проходящей через точку закрепления. Cледствие из этой теоремы: движение закрепленного в точке твердого тела в каждый момент времени можно рассматривать как вращение вокруг мгновенной оси, проходящей через точку закрепления. Положение этой оси как в пространстве, так и относительно самого тела с течением времени общем случае меняется. Г М положений мгновенной оси вращения относительно неподвижной системы XYZ (или x 0 y 0 z 0) – это сложная коническая поверхность с вершиной в точке закрепления. В теоретической механике ее называют неподвижным аксоидом. Г М положений мгновенной оси вращения относительно подвижной системы xyz, жестко связанной с твердым телом, – это тоже коническая поверхность – подвижный аксоид. Линейная скорость произвольной точки твердого тела вокруг мгновенной оси: v=w´r, где r – радиус-вектор точки относительно начала системы XYZ (или x 0 y 0 z 0), совмещенного с точкой закрепления.

Эти уравнения наз. уравнениями Эйлера. В ряде случаев движение с одной закр. точкой можно представить как суперпозицию 2-х вращений вокруг пересекающихся осей, угловые скорости складываются векторно.

Регулярная прецессия свободного симметричного волчка. Рассмотрим тяжелый симметричный гироскоп, у которого неподвижная точка S (точка опоры о подставку) не совпадает с центром масс О (рис. 4.6). Момент силы тяжести относительно точки S: M=mg l sinq. Изменение момента импульса L определяется выражением: dL=Mdt. При этом и L, и ось волчка прецессируют вокруг вертикального направления с угловой скоростью W. Еще раз подчеркнем: делается допущение, что выполнено условие w>>W и что L постоянно направлен вдоль оси симметрии гироскопа.

dL=L sinqWdt, dL=W´L dt Þ M= dL=W´L.

Это соотношение позволяет определить направление прецессии при заданном направлении вращения волчка вокруг своей оси. Обратим внимание, что M определяет угловую скорость прецессии, а не угловое ускорение, поэтому мгновенное «выключение» M приводит к мгновенному же исчезновению прецессии, то есть прецессионное движение является безынерционным.

mglsinq=WJ_zw sinq Þ W=mgl/J_zw
