AllFusion Process Modeler

Основы работы с CASE-средством

AllFusion Process Modeler (далее BPwin) — CASE-средство для моделирования бизнес-процессов, позволяющая создавать диаграммы в нотации IDEF0, IDEF3, DFD. В процессе моделирования BPwin позволяет переключиться с нотации IDEF0 на любой ветви модели на нотацию IDEF3 или DFD и создать смешанную модель. BPwin поддерживает функционально-стоимостной анализ (ABC).

Работа с программой начинается с создания новой модели, для которой нужно указать имя и тип (рис.1).

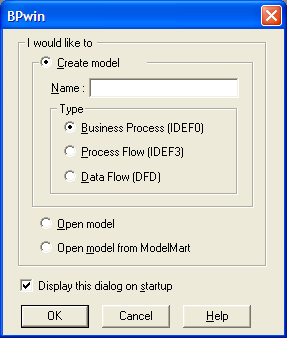

Рисунок 1. Создание новой модели

От выбора типа модели зависит в каких нотациях можно производить декомпозицию работ. Так, если выбрать тип Business Process (IDEF0), то в созданной модели можно производить декомпозицию работ в нотациях IDEF0, IDEF3 и DFD; если выбран тип Data Flow (DFD) — в нотациях DFD и IDEF3; если же выбран тип Process Flow (IDEF3) — то только в нотации IDEF3.

После ввода имени модели и выбора ее типа BPWin сразу предложит задать параметры модели (рис. 2):

Рисунок 2. Окно задания свойств модели

• General — автор модели и его инициалы;
• Numbering — формат нумерации работ и диаграмм и порядок ее отображения на диаграммах;
• Display — список элементов отображения на диаграммах;
• Layout — параметры расположения;
• ABC Units — единицы функционально-стоимостного анализа;
• Page Setup — параметры страницы;
• Header/Footer — параметры верхнего и нижнего колонтитула.

После задания свойств модели появляется главное окно программы (рис. 3), состоящее из трех основных частей:

Рисунок 3. Главное окно программы

1 - обозреватель модели (Model Explorer) — отображает структуру модели (имеющиеся диаграммы и их иерархию);

2 - основная часть — в ней отображаются диаграммы, с которыми ведется работа;

3 - панели инструментов, из которых наибольший интерес представляет панель инструментов Model Toolbox.

Примечание. В созданной модели с настройками по умолчанию некорректно отображаются русские символы. Чтобы устранить этот недостаток, необходимо подкорректировать используемые в модели шрифты. Для этого в меню Model -> Default Fonts необходимо последовательно пройтись по всем пунктам (рис. 4), выбрать в выпадающем списке Script значение кириллический и поставить галочку Change all occurrences (рис. 5).

Рисунок 4. Пункты меню, отвечающие за настройки шрифта

Рисунок 5. Параметры шрифта
