Рамы тележек

Рамы тележек (рис. 5) локомотивов передают и распределяют нагрузки между отдельными колесными парами с помощью рессорного подвешивания, воспринимают усилия тяги и торможения, боковые усилия от колесных пар, особенно возрастающие при движении в кривых участках пути. Рамы тележек с помощью рессорного подвешивания опираются на колесные пары. В свою очередь на рамы устанавливают кузов электровоза, крепят к ним тяговые двигатели и тормозное оборудование.

Рама тележки представляет собой цельносварную конструкцию прямоугольной формы, состоит из двух боковин 3, связанных между собой шкворневым 10 и двумя концевыми брусьями 2. Боковины и концевые брусья коробчатого типа выполнены сваркой из четырех листов прокатной стали. К нижнему листу боковины приварены малые 14 и большие 13 буксовые кронштейны, выполненные отливкой из стали.

На верхний лист боковины для ее усиления приварены накладки 4. К накладке и наружной стороне боковины приварены кронштейны 5 люлечного подвешивания. С внутренней стороны боковины имеются кронштейны 12 для подвесок тормозной системы, а с наружной стороны – кронштейны 8 под гидравлические амортизаторы. На концевых брусьях приварены кронштейны 15 для подвесок тормозной системы и имеется накладка 1 под ролик противоразгрузочного устройства.

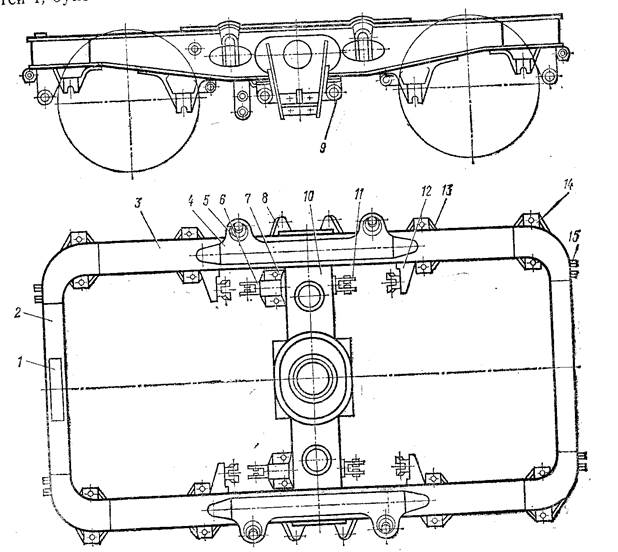

Рис.5. Рама тележки

Шкворневой брус 10 коробчатого сечения с усиливающими ребрами состоит из собственно шкворневого бруса, отлитого из стали, и бруса шаровой связи 9, отлитого из стали и приваренного к шкворневому брусу в нижней части. В средней части шкворневого бруса имеется овальное с коническим переходом по высоте углубление, через которое проходит шкворень. С двух сторон к шкворневому брусу приварены кронштейны 6 и 11 для подвески рычагов ручного тормоза. На нижней стороне шкворневого бруса имеются площадки для приварки кронштейнов 7 под крепление тормозных цилиндров. В брусе шаровой связи находятся проушины для подвешивания тяговых двигателей. Внутренняя полость бруса служит для размещения в ней деталей шаровой связи.

Как уже было сказано, тележки могут быть сочлененными и несочлененными. Рамы сочлененных тележек имеют межтележечные сочленения, а рамы крайних тележек — автосцепные устройства (автосцепку). Если тележки несочлененные, то автосцепку устанавливают на рамах кузовов.

Сочлененные тележки соединяют так, чтобы они могли поворачиваться одна относительно другой в горизонтальной и вертикальной плоскостях. Кроме того, сочленение должно позволить передавать силу тяги от одной тележки к другой.
