Резисторный каскад

Как указывалось ранее, вследствие простоты, де­шевизны, малых габаритных размеров и массы и хороших частот­ных и переходных характеристик резисторный каскад является ос­новным типом каскада предварительного усиления как в транзи­сторных, так и в ламповых усилительных устройствах..

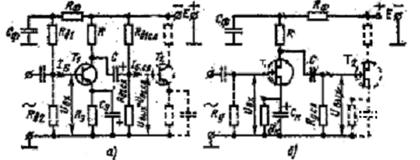

На рис. 2.5.1 приведены принципиальные схемы резисторных усилительных каскадов предварительного усиления с биполярным транзистором и с полевым транзистором, работающих на такие же следующие каскады;

Рис. 2.4.1. Резисторные промежуточные каскады предварительного усиления с резисторными входными цепями:

а — с биполярным транзистором; б — c полевым транзистором

сплошными линиями изображены те детали и цепи, которые определяют свойства каскада. Так как вспомо­гательные цепи, имеющиеся на схемах рис. 2.4.1 (цепочки фильтров СфRф, цепочки катодного смещения С_кRк, эмиттерной стабилиза­ции СэRэ и т. д.), не обязательны для резисторного каскада и мо­гут в нем отсутствовать, то анализ свойств каскада можно уп­ростить и проводить без учета влияния этих цепей. Для этого до­статочно предположить, что емкости блокировочных конденсато­ров этих цепей С_ф, С_к, С_э бесконечно велики и их сопротивления для частот сигнала равны нулю, тогда резисторы R_к,R_к,, R_э окажутся для переменного тока накоротко замкнутыми и не войдут в эквивалентную схему каскада. При выполнении этих условий эквивалентные схемы каскадов, изображенных на рис. 2.4.1, составленные из эквивалент­ной схемы выходной цепи усилительного элемента рассматрива­емого каскада, схемы.межкаскадной связи и эквивалентной схемывходной цепи усилительного элемента следующего каскада, примут вид, показанный на рис. 2.4.2.

Изображенная на эквивалентных схемах емкость С_м, (подклю­ченная параллельно нагрузке, представляет собой емкость мон­тажа каскада, образуемую емкостью монтажных проводников и деталей схемы относительно шасси усилителя или общего прово­да. Емкость монтажа зависит от геометрических размеров и конструкции усилительных элементов и деталей, а также от их расположения. У каскадов с впаянными в схему транзисторами при миниатюрных деталях и правильном их расположении С_м =3..4 пФ.

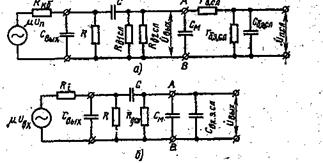

Рис. 2.4.2. Эквивалентные схемы резисторных каскадов предварительного усиления, изображенных на рис. 2.5.1:

а - с биполярным транзистором; б - с полевым транзистором

Так как емкость конденсатора межкаскадной связи С резисторного каскада обычно на несколько порядков больше паразит­ных емкостей, включенных между верхним и нижним проводни­ками эквивалентных схем рис. 2.4.2, то все имеющиеся между верхним и нижним проводниками емкости без заметной погреш­ности можно заменить их суммой:

С₀=С_вых+С_м+С_вх.э.сл. (2.4.1)

Схему рис. 2.4.2а можно еще упростить, заменив параллельно включенные сопротивления делителя смещения одним сопротивлением R_дел=R_д1слR_д2сл/(R_д1сл+R_д2сл). После этого рассматривае­мые эквивалентные схемы резистор­ных каскадов предварительного усиления (см.рис. 2.4.2); можно представить в обобщенном виде, изображенном на рис. 2.4.3.

Здесь Е_г представляет собой ЭДС генераторам сигнала, равную mU_п или mU_вх; R_г — внутреннее сопротивление генератора сигнала, равное R_к.б или R_i в соответствии с обозначениями рис. 2.4.2. Сопо­ставляя схемы рис. 2.4.3 а и б, видим, что эквивалентная схема с биполярным транзистором отличается от схемы с полевым транзистором лишь тем, что содержит дополнительно сопротивления r_б.сл и r_б.э.сл, сумма ко­торых представляет собой активную составляющую входного со­противления транзистора следующего каскада.

Для получения более наглядных физических представлений о резисторном каскаде рассмотрим его свойства подробнее.
