 Операционная карта механической обработки Втулка
Сталь95х18-ш Литера.
      Номер цеха Номер участ. Номер опер. Наименование операции
    060 Токарная
Наименование и марка материала Масса детали Заготовка
профиль и размеры твердость масса
Сталь95х18-ш 0,035 Пруток 58..62 HRC 0,05
Кол. одно- временно обраб. дет. Оборудование (наименование, модель)
1 Токарный с ЧПУ 16к20ф3
Приспособ-ление (код и наимено вание) 3-х кулачковый патрон Охлаждение
Эмульсия
с пневмоприводном
Номер перехода Содержание перехода Инструмент (код и наименование) Расчетный размер i Режим обработки
вспомогательный режущий измерительный диаметр, ширина длина S n V
  Выполнить инструкцию по охраны труда токарных работ.
1 Закрепить деталь.
2 Расточить поверхность.1   Резец расточной Калибр-пробка     0,3 1 0,5 2000 35 0,75
      ВК8/СТ50


                      Разраб. Степанова Е.В. ТМ211А   Лист
                    Проверил Носков Г.Б.
                    Нормир.
Лист.

16
Изм. Лист № докум. Подпись Дата Изм. Лист № докум. Подпись Дата Н. контр.





КГАОУ СПО «Пермский радиотехнический колледж» им. А.С. Попова Операционная карта механической обработки Втулка
  Литера.
    Номер цеха Номер участ. Номер опер. Наименование операции

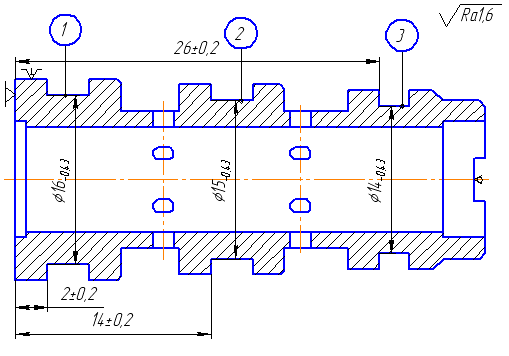

    065 Круглошлифовальная
Наименование и марка материала Масса детали Заготовка
профиль и размеры твердость масса
Сталь95х18ш 0,035 Прокат 58..62 HRC 0,05
Кол. одно- временно обраб. дет. Оборудование (наименование, модель)
  Круглошлифовальный3А151
Приспособ-ление (код и наимено вание) цанга Охлаждение
Эмульсия
с пневмоприводом
Номер перехода Содержание перехода Инструмент (код и наименование) Расчетный размер i Режим обработки
вспомогательный режущий измерительный диаметр, ширина длина S n V
  Выполнить инструкцию по охраны труда шлифовальных работ.
1 Закрепит деталь
2 шлифовать поверхн.1,2 ,2   Шлиф.круг Калибр-скоба     1,4 1 0,08 800 244 0,1
      Круг24А26НС1
3 шлифовать поверхн.3   Шлиф.круг Калибр-скоба     1,4 1 0,08 800 244 0,1 0,61
      Круг24А26НС1
                      Разраб. Степанова Е.В. ТМ211А   Лист
                    Проверил Носков Г.Б.
                    Нормир.
Лист.

17
Изм. Лист № докум. Подпись Дата Изм. Лист № докум. Подпись Дата Н. контр.





КГАОУ СПО «Пермский радиотехнический колледж» им. А.С. Попова Операционная карта механической обработки Втулка
  Литера.
          Номер цеха Номер участ. Номер опер. Наименование операции
    070 Круглошлифовальная
Наименование и марка материала Масса детали Заготовка
профиль и размеры твердость масса
Сталь95х18ш 0,035 Прокат 58..62 HRC 0,05
Кол. одно- временно обраб. дет. Оборудование (наименование, модель)
  Круглошлифовальный3А151
Приспособ-ление (код и наимено вание) цанга Охлаждение
Эмульсия
С пневмоприводом.
Номер перехода Содержание перехода Инструмент (код и наименование) Расчетный размер i Режим обработки
вспомогательный режущий измерительный диаметр, ширина длина S n V
  Выполнить инструкцию по охраны труда шлифовальных работ.
1 Закрепит деталь
2 шлифовать поверхн.1,2   Шлиф.круг Калибр-скоба     1,4 1 0,08 800 244 0,1
      Круг24А26НС1
3 шлифовать поверхн.3   Шлиф.круг Калибр-скоба     1,4 1 0,08 800 244 0,1 0,61
      Круг24А26НС1
                      Разраб. Степанова Е.В. ТМ211А   Лист
                    Проверил Носков Г.Б.
                    Нормир.
Лист.

18
Изм. Лист № докум. Подпись Дата Изм. Лист № докум. Подпись Дата Н. контр.




Инв. № подл. Подпись и дата Взамен инв. № Инв. № дубл. Подпись и дата

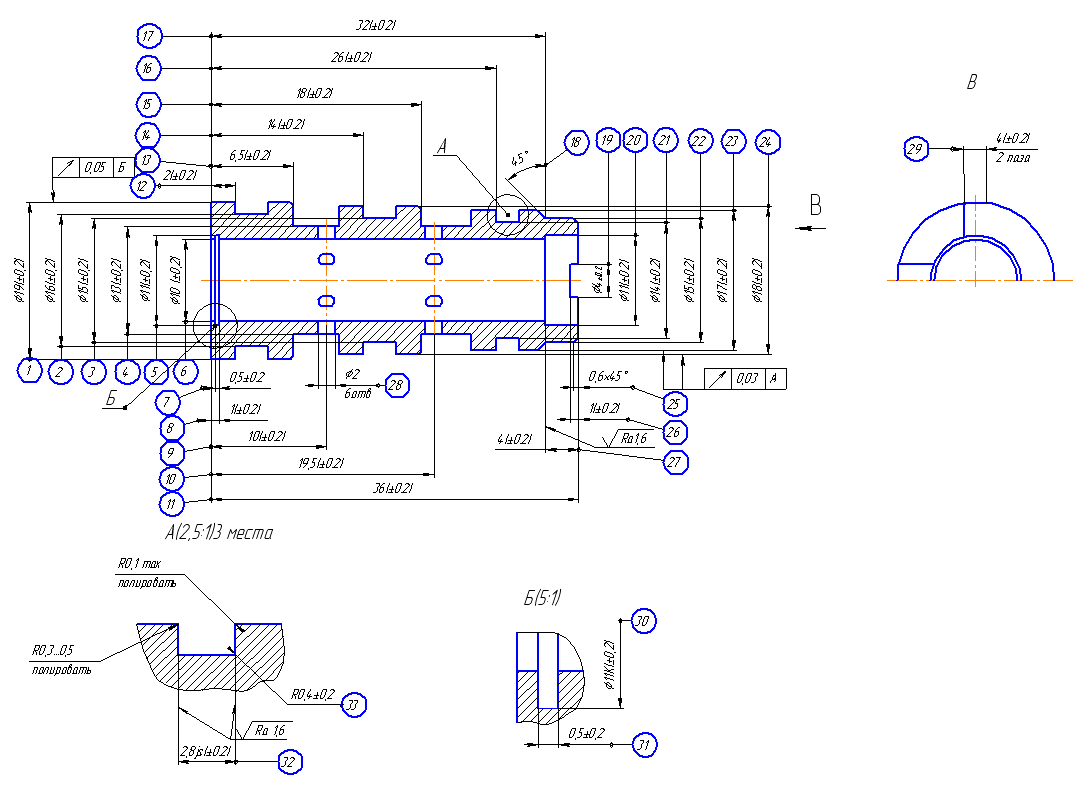

Карта эскизов Номер опер. 085 контроль Втулка

                                Лист

19
Изм. Лист № докум. Подпись Дата Изм. Лист № докум. Подпись Дата Изм. Лист. № докум Подпись Дата.
Инв. № подл. Подпись и дата Взамен инв. № Инв. № дубл. Подпись и дата




  № цеха № уч-ка № опер Операционная карта технического контроля
      Втулка Литера
Наименование операции Наименование и марка материала ГОСТ, ТУ Наименование оборудования
Контроль Сталь 95Х18-Ш ГОСТ 5632-79
Номер перехода Содержание перехода Приспособление Измерительный инструмент Процент контроля Особые указания
1 Проверить размер 1   Шаблон   Проверить качество кромок
2 Проверить размер 2   Шаблон
3 Проверить размер 3   Шаблон
4 Проверить размер 4   Калибр-пробкаø11
5 Проверить размер 5   Шаблонl=2   Проверить угол
6 Проверить размер 6   Шаблонl=6,5
7 Проверить размер 7   Шаблонl=14
8 Проверить размер 8   Шаблон
9 Проверить размер 9   Шаблон
10 Проверить размер 10   Шаблон
11 Проверить размер 11   Шаблон
12 Проверить размер 12   Калибр-скоба
13 Проверить размер 13   Калибр-скоба
14 Проверить размер 14   Калибр-скоба
                      Разраб. Степанова Е.В.     Лист
                    Пров. Носков Г.Б.

                            Листов





  Номер операции
Номер перехода Содержание перехода Приспособление Измерительный инструмент Процент контроля Особые указания
  Проверить размер15   Шаблон
  Проверить размер16   Шаблон
  Проверить размер17   Штангенциркуль   На всех фасках (микроскоп)
  Проверить размер18   Шаблон
  Проверить размер19   Шаблон
  Проверить размер20   Шаблон
  Проверить размер21   Калибр-скоба
  Проверить размер22   Калибр-скоба   Кромки острые,чистые
  Проверить размер23   Калибр-скоба
  Проверить размер24   Калибр-скоба
  Проверить размер25   Калибр-скоба
  Проверить размер26   Шаблон
  Проверить размер27   Шаблон
  Проверить размер28   Шаблон
  Проверить размер29   Калибр-пробка   Проверить две конавки
  Проверить размер30   Калибр-пробка
  Проверить размер31   Калибр-пробка
  Проверить размер32   Шаблон
  Проверить размер33   Шаблон

                      Разраб. Степанова Е.В.     Лист
                    Пров. Носков Г.Б.
