Многоэтажные пром здания

Различают три основные объемно-планировочные структуры многоэтажных промышленных зданий: регулярную (рис. 2, а); регулярную, сблокированную с одноэтажными зданиями, или регулярную с помещениями больших пролетов, расположенных в верхнем этаже (рис. 2, б); нерегулярную (рис. 2, в). Объемно-планировочное решение многоэтажных промышленных зданий получают путем блокировки объемно-планировочных элементов пролетного и ячейкового типа.

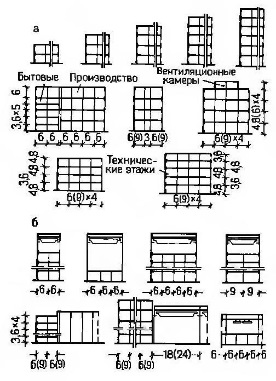

Рис.2. Схемы объемно-планировочных структур многоэтажных промышленных зданий

а – регулярная, б – регулярная, с верхним этажом большого пролета, а также сблокированная с одноэтажным зданием, в – нерегулярная.

Такие здания, как правило, имеют два—пять этажей с простой или сложной формой плана — прямоугольной, угловой, Ш- и П-образной, с замкнутыми внутренними дворами.Рис.3. Формы планов многоэтажных промышленных зданий

а – прямоугольная, б – угловая, в – П-образная, г – Ш-образная, д – с замкнутыми внутренними дворами

Наиболее распространено объемно-планировочное решение здания с регулярной структурой при прямоугольной форме плана, построенного на основе элементов ячейкового типа. Оно применяется при проектировании многоэтажных промышленных зданий химической, пищевой, электротехнической, легкой и других отраслей промышленности.

Проектирование зданий с замкнутыми дворами допускается только тогда, когда это оправдано технологическим процессом. Однако для обеспечения надлежащего проветривания дворов их ширина должна быть не меньше высоты самого высокого из окружающих его зданий, но и не менее 18 м. Кроме того, на уровне первого этажа должны быть устроены сквозные проезды шириной не менее 4 м и высотой 4,5 м. Такие проезды необходимы как для проветривания, так и для сообщения внутреннего двора с территорией предприятия.

В целях снижения трудоемкости и стоимости строительства при проектировании многоэтажных промышленных предприятий следует избегать сложных композиций зданий в плане, отдавая предпочтение простой, прямоугольной форме.

В многоэтажных промышленных зданиях связи между этажами и технологическим вертикальным транспортом осуществляют при помощи лестниц, пассажирских и грузовых подъемников, а также при помощи специальных транспортных устройств в виде элеваторов и др.

Многоэтажные промышленные здания регулярного типа имеют ячейковую или пролетную структуру при сетке колонн каркаса 6x6 м или 9X6 м. Высоту этажей в одном здании назначают одинаковой, за исключением первого этажа, где она может быть большей. Административные и бытовые помещения располагают в пределах производственных этажей, на антресолях, в подвале или в самостоятельных корпусах, пристраиваемых к промышленному зданию. Так как вспомогательные помещения имеют высоту меньшую, чем производственные помещения, то при проектировании надо выбирать решение, при котором бы достигалось рациональное использование пространства.

В некоторых отраслях промышленности (например, в машиностроении, электронике и др.) применяют трех-пролетные здания с уменьшенным средним пролетом (крайние имеют размеры 6, 9 или 12 м, а средний 3 или 6 м). В этом случае образуется коридорная система планировки. Коридор используют для транс­порта, прохода работающих и размещения технологических коммуникаций.

Дата добавления: 2015-04-25
