Ввод данных

Теория

Необходимое программное обеспечение и оборудование

Постановка задачи

Датчик температуры (термосопротивление)

Измерение температуры с помощью термопары

· Подключите термопару к коннекторному блоку в соответствии с пунктом «Подключение датчика» настоящего описания.

· Проверьте правильность выбранных каналов в основном программном окне.

· Проверьте, чтобы элементы управления «Тип термопары» имели значения J (железо-константан), К (хромель - алюмель), Т (медь – константан).

· Включите нагревательный элемент, задайте соответствующее значение уровня нагревания. Вы должны наблюдать увеличение измеренных значений. Нажмите кнопку «Старт». При наличии комнатного термометра можете проверить правильность полученных экспериментальных данных.

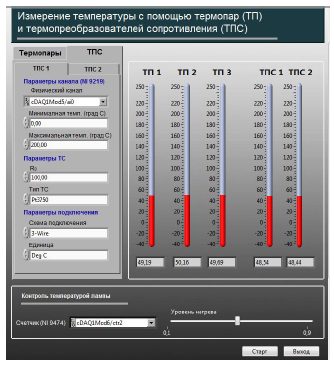

Рис. 1-5 Вид программного окна

Цель задачи: знакомство с принципами измерения температуры при помощи термосопротивления.

Задача состоит из следующих пунктов:

· Подключение и получение данных с термосопротивления (RTD)

· Наблюдение за изменением сигнала с датчика

· LabVIEW 2010, DAQmx 9.3 или выше

· Измерительная система NI сDAQ c модулем расширения NI 9219, NI 9474

· Двух контактныетермосопротивления (RTD) с разными характеристиками

· Набор соединительных проводов

Измерение температуры обычно заключается в передаче небольшой порции тепловой энергии от объекта к датчику, который должен преобразовать эту энергию в электрический сигнал. Измерительные датчики выдают аналоговый сигнал, либо ток, либо напряжение. В случае термосопротивления это не так. Теормосопротивление представляет собой спай элементов, сопротивление которого зависит от температуры. Поэтому нам требуется оборудование, которое позволяет определить сопротивление элемента и выдать в цифровом виде в программу. Таким оборудованием может служить модуль NI 9219.
