Общее описание

Применение

Характеристики датчика ДВ2

Подключение датчиков

В работе используются:

- двухосевой датчик ускорения ADXL203 с аналоговым выходом (ДВ2-питание датчика 5В)

- трехосевой датчик ускорения ADXL335 с аналоговым выходом (ДВ1- питание датчика 3В)

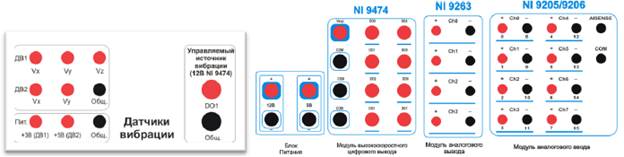

Рис. 5-1 Схема подключения датчиков к системе NI cDAQ с модулями

расширения NI 9474, NI 9263, NI 9205/06

• Высокопроизводительный двухосевой акселерометр на одной микросхеме,

• Размеры корпуса - 5 мм x 5 мм x 2 мм,

• Разрядность - 1 мg при 60 Гц,

• Низкое энергопотребление - 700 мкА при Vs=5В (типовое значение),

• Высокая стабильность смещения,

• Температурный диапазон: от -40 оC до +125 оC,

• Выравнивание осей X и Y с точностью до 0,1о (типовое значение),

• Однополярное питание

• Автомобильный динамический контроль (АДК) / Электронные программные системы для стабилизации движения,

• Электронная регулировка корпусом,

• Электронное торможение,

• Стабилизация платформы,

• Навигация,

• Сигнализаторы и детекторы движения,

• Высокоточное двухосевое зондирование наклона.

ADXL203 является высокоточным маломощным двухосевым акселерометром на одной микросхеме с аналоговым выходом напряжения. ADXL203 измеряет ускорение в диапазоне 1,7g. ADXL203 может измерять динамическое (например, вибрационное) и статическое (например, гравитационное) ускорение. 
