  3. Определение фундамента, перекрытия, ригели, крыша, окна, двери.



Полы.

Крыша.

Перегородки.

Межквартирные перегородки выполнены из блоков газосиликатных толщиной 100 мм в 2 слоя с воздушной прослойкой толщиной 80 мм.

Межкомнатные перегородки выполняются из газосиликатных блоков толщиной 100 мм,

а также из эффективного кирпича М75 толщиной 120 мм.

Перегородки в санузлах выполняются толщиной 90 мм из эффективного кирпича М75 на

ребро на цементно-песчаном растворе М50; в помещениях подвала перегородки выполняются неармированные из силикатного кирпича толщиной в 1/2 кирпича.






Крыша скатная.

Водоотвод со скатной крыши – организованный по наружным водостокам диаметром 150мм. Для обеспечения водоотвода уклон крыши .

Деревянные конструкции стропильной системы запроектированы из лесоматериала хвойных пород по ГОСТ 24 454-80. Влажность древесины не более 20 %.

Несущими элементами являются деревянные наслонные стропила, установленные с шагом 850,950,1000,1050 и 1100 мм. Элементы стропил, соприкасающиеся с кирпичной кладкой тщательно антисептируются. Торцы прогонов, балок и стропил обернуть прокладкой из двух слоёв толя. Стропильные ноги крепятся через одну скрутками из проволоки Ø4 S240 к ершам, заделываемым в кирпичную стену. На стропильные ноги набивают сплошной настил, служащий основой для укладки пароизоляционной плёнки. Пленка крепится с помощью брусков к контробрешетке. Металлочерепицу крепят, прибивая к контробрешетке.

На чердачное перекрытие укладывают 1 слой пароизоляционной плёнки; в качестве утеплителя – слой пенополистирола ПСБ-25 толщиной 150 мм, по утеплителю устраивают цементно-песчаную стяжку М150 повышенной жёсткости армированную сеткой 150х150 мм Ø4 S240 толщиной 40 мм.

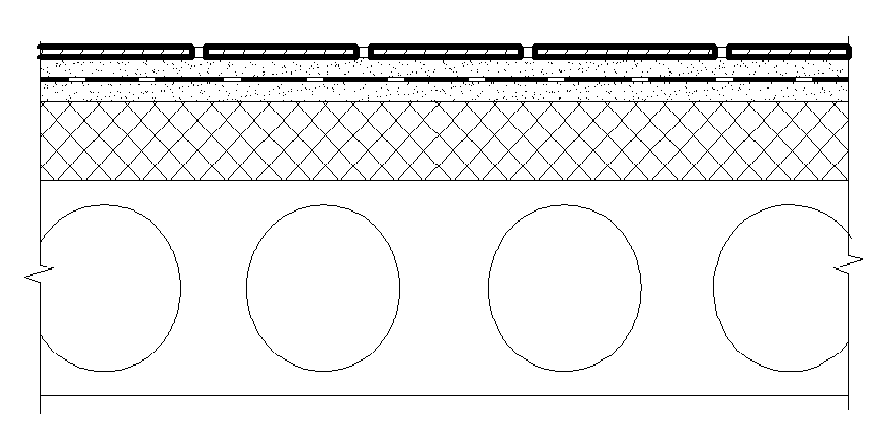

Таблица 2. Экспликация полов.

Наимено-вание помещения   Тип пола Схема пола и тип пола по серии Элементы пола и их толщина, мм Площадь, м2
Первый этаж
Жилые комнаты, прихожие, внутрикварти- рные коридоры, кухни.   Паркет штучный -15 мм. Прослойка из клеящейся мастики – 1мм. Цементно-песчаная стяжка – 60мм Пароизоляция (1 слой полиэтиленовой плёнки) Утеплитель- пенополистирол – 45мм Ж/Б плита перекрытия – 220 мм 279,48
Ванные комнаты, туалеты     Покрытие – плитка керамическая крупноразмерная на клею –10 мм Выравнивающая стяжка из ц/п р-ра М150 – 20 мм Гидроизоляция – 1 слой гидростеклоизола. Стяжка из цементно-песчаного раствора М100-20 мм Утеплитель – плиты пенополистерольные – 80мм. Ж/Б плита перекрытия – 220 мм.   29,2
Внеквартирные коридоры     Покрытие – плитка керамическая крупноразмерная на клею –10 мм Выравнивающая стяжка из ц/п р-ра М150 – 20 мм Стяжка из цементно-песчаного раствора М100-20 мм Утеплитель – плиты пенополистерольные – 80мм. Ж/Б плита перекрытия – 220 мм.   59,94
Тамбуры входов, лестничная, электрощитовая, подсобное помещение.     Покрытие – плитка керамическая крупноразмерная на клею –10 мм Выравнивающая стяжка из ц/п р-ра М150 – 20 мм Подстилающий слой из бетона Грунт основания с втрамбованным щебнем, крупностью 40-60 мм. 25,58
Лоджии (на все этажи) Цементно-песчаная стяжка с заглаженной поверхностью М150 – 30-50 мм Ж/Б плита перекрытия – 220 мм 98,28
Лестничные площадки (на все этажи)   Покрытие – плитка керамическая крупноразмерная на клею –10 мм Выравнивающая стяжка из ц/п р-ра М200– 10 мм Ж/Б лестничная площадка 24,39
Типовой этаж
Жилые комнаты, прихожие, внутрикварти- рные коридоры, кухни, кладовые   Паркет штучный -15 мм. Прослойка из клеящейся мастики – 1мм. Цементно-песчаная стяжка – 30мм Пароизоляция (1 слой полиэтиленовой плёнки) Звукоизоляция из ДВП – 40мм Ж/Б плита перекрытия – 220 мм 558,96
Ванные комнаты, туалеты     Покрытие – плитка керамическая крупноразмерная на клею –10 мм Выравнивающая стяжка из ц/п р-ра М150 – 20 мм Гидроизоляция – 1 слой гидростеклоизола Стяжка из цементно-песчаного раствора М100-30 мм Ж/Б плита перекрытия – 220 мм.   58,4

Окна запроектированы с тройным остеклением (со стеклом снаружи и изнутри, со спаренным переплетом).



Запроектировано 6 типов окон.

Также запроектировано 4 типов дверей и 1 балконных двери.

Таблица 3. Экспликация окон и дверей
