Видеомониторы

Для отображения видеовывода с персональных компьютеров обычно применяются две технологии: цветные видеомониторы на основе электронно-лучевой трубки (ЭЛТ) и жидкокристаллические мониторы с плоским экраном. Раньше доминирующим типом мониторов были мониторы па электронно-лучевой трубке, подобные монитору, пока­занному на рис. 1.28. Цветные мониторы на ЭЛТ иногда называются RGB-моииторами (Red, Green, Blue— красный, зеленый, синий), т. к. все цвета в таких мониторах полу­чаются из трех основных цветов — красного, зеленого и синего.

Но в настоящее время мониторы на ЭЛТ практически вытеснены жидкокристалличе­скими мониторами. Эти мониторы не такие громоздкие, как мониторы на ЭЛТ, поэтому они занимают меньше места, чем мониторы на ЭЛТ с таким же размером экрана. Жидкокристаллические мониторы также весят меньше и потребляют меньше электро­энергии, чем мониторы на ЭЛТ. На рис. 1.26 показаны разные типы мониторов, обыч­но используемые с системами ПК.

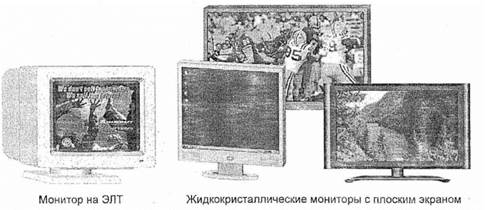

Рис. 1.26. Мониторы на ЭЛТ и жидкокристаллические мониторы

Для управления выводом монитора обычно регулируются с помощью внешних элемен­тов управления следующие составляющие вндеовывода.

· Яркость и контраст. Яркость — это сила света, излучаемого поверхностью мони­тора. При недостаточном уровне яркости теряются детали изображения. Если же уровень яркости слишком высокий, то изображение будет казаться размытым или выцветшим. Контраст — это соотношение самого яркого белого и самого темного черного, которые можно получить. Эта настройка играет одну из главных ролей в воспринимаемом качестве изображения. Изображение с высоким контрастом более четкое, чем с низким.

· Размер по горизонтали и вертикали. Эти установки определяют, как выводимое изображение помещается в физические размеры экрана. Размер изображения мож­но регулировать как в горизонтальном направлении, так и в вертикальном.

· Смещение по горизонтали и вертикали. Эти установки определяют смещение изображения относительно центра экрана по горизонтали или вертикали в преде­лах экрана. С помощью этих настроек корректируются ситуации, когда физиче­ский размер изображения соответствует размеру экрана, но будучи смещенным от центра, часть изображения находится вне области просмотра экрана.

· Наклон (skew). С помощью этих настроек изображение регулируется, чтобы оно было прямоугольным.

В зависимости от монитора ручки или кнопки управления этими настройками могут быть расположены в разных местах. Кроме этого, каждую из этих настроек можно ре­гулировать посредством системы меню. Мониторы также оснащены выключателем питания. Его расположение может быть разным для различных моделей мониторов. Если питание на монитор подается через блок питания системы, то выключатель пита­ния монитора можно оставить постоянно включенным, чтобы монитор включался и выключался совместно с системой.
