Методика и порядок выполнения работы. Аппаратура и материалы

Аппаратура и материалы

1. Три листа формата А4.

2. Один лист миллиметровой бумаги формата А4.

3. Циркуль, линейка, карандаш, калькулятор.

Нормируемым параметром звукоизоляции воздушного шума является индекс изоляции воздушного шума (дБ). Значение индекса изоляции воздушного шума зависит от назначения зданий и места расположения про­ектируемой конструкции (табл. 1).

Расчетный индекс изоляции от воздушного шума вычисляется по формуле:

. (1)

В формуле ∆_В – поправка, определяемая путем сравнения частотной ха­рактеристики изоляции воздушного шума проверяемой конструкции с нор­мативной частотной характеристикой изоляции от воздушного шума.

Построение частотной характеристики изоляции воздушного шума кон­струкцией выполняется в следующем порядке:

1. Определяют координаты точки В (график 2):

- fв – частотная характеристика (Гц) конструкции по графику 3 в за­висимости от толщины ограждения h (м);

- Rв – звукоизоляция (дБ) по графику 4 в зависимости от поверхност­ной плотности конструкции Р (кг/м²).

2. Влево от точки В проводится горизонтальный отрезок до оси
f = 100 Гц.

3. Вправо от точки В проводим отрезок с наклоном 7,5 дБ на октаву до ординаты R_c = 60дБ и получим точку С.

4. Из точки С вправо проводим горизонтальный отрезок до границы
f = 5000 Гц (график 2).

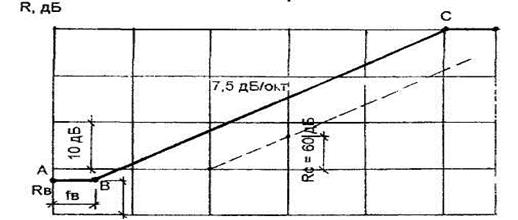

Рисунок 2 – График частотной характеристики изоляции воздушного шума одно­слойным плоским ограждением

5. Полученный график частотной характеристики изоляции однослой­ной конструкции наносят на графике 1 с нормативной частотной характери­стикой изоляции.

6. В графу 3 таблицы 2 переносят значения по частотам, вносят «Норма­тивные значения звукоизоляции R,, (дБ)».

7. В графу 2 таблицы 2 переносят «Вычисленные значения звукоизоля­ции R_в (дБ)».

8. В графу 4 таблицы 2 «Отклонение вычисленных значений от норма­тивных» заносят разницу между R,, и R_в.

9.Рассчитывается и определяется максимальное неблагоприятное от­клонение: наименьшее значение области показателей со знаком «минус».

10. Выявляется среднее неблагоприятное отклонение: сумма отклонения вычисленных значений (∑) делится на число подоктав, равное 18, в диапазо­не от 100 до 5000 Гц.

11. Определяется среднее неблагоприятное отклонение:

- если среднее неблагоприятное отклонение приближается, но не пре­вышает 2 дБ, а максимальное неблагоприятное отклонение не превыша­ет [±8] дБ, то поправка ∆_В = 0;

- если среднее неблагоприятное отклонение превышает 2 дБ или макси­мальное неблагоприятное отклонение превышает [-8] дБ, то норматив­ная частотная характеристика смещается вниз на целое число дБ так, чтобы среднее и максимальное неблагоприятное отклонение от нормативной частотной характеристики не превышали указанных величин. В этом случае ∆_В отрицательна и равна величине смешения нормативной частотной характеристики;

- если среднее неблагоприятное отклонение значительно меньше 2 дБ или неблагоприятное отклонение отсутствует, нормативная частотная характеристика смещается вверх на целое число дБ аналогичным обра­зом. В этом случае поправка ∆в положительна и равна величине смеще­ния нормативной частотной характеристики.

12. Вычисляется индекс изоляции воздушного шума по формуле:

(дБ). (2)

Полученный результат расчета сравниваем с нормативным значением индекса изоляции воздушного шума (СНиП II-12-77. Защита от шума) таблицы 1.

Таблица 1 – Нормативное значение индекса изоляции воздушного шума

Жилые здания	, дБ
Стены и перегородки между квартирами, между помещениями квартир и лестничной клеткой, холлом, вестибюлем
Перегородка без дверей между комнатами, между кухней и ком­натой в квартире
Перегородка между комнатой и санузлом одной квартиры

13. Если в результате расчетов < 50 (дБ), то необходимо изменить конструкцию ограждения (применить другой материал или увеличить тол­щину конструкции).

14. Если в результате расчетов > 50 (дБ), то конструкция удовлетворяет требованиям.
