Матричный процессор

Матричный процессор объединяет множество функциональных устройств, логически объединенных в матрицу и работающих в SIMD-стиле (см. также § 5.2.). Векторный же процессор имеет встроенные инструкции для обработки векторов данных, что позволяет эффективно загрузить конвейер из функциональных устройств.

Наиболее распространенными из систем, класса один поток команд - множество - потоков данных (SIMD), являются матричные системы, которые лучше всего приспособлены для решения задач, характеризующихся параллелизмом независимых объектов или данных. Организация систем подобного типа на первый взгляд достаточно проста. Они имеют общее управляющее устройство, генерирующее поток команд и большое число процессорных элементов, работающих параллельно и обрабатывающих каждая свой поток данных. Таким образом, производительность системы оказывается равной сумме производительностей всех процессорных элементов. Однако на практике, чтобы обеспечить достаточную эффективность системы при решении широкого круга задач необходимо организовать связи между процессорными элементами с тем, чтобы наиболее полно загрузить их работой. Именно характер связей между процессорными элементами и определяет разные свойства системы.

Одним из первых матричных процессоров был SОLОМОN (см. рис. 13).

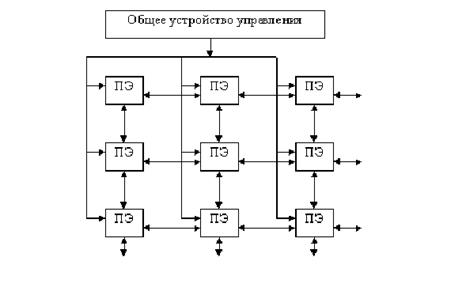

Рис. 13. Структура матричной вычислительной системы "SOLOMON"

Система SОLOМОN содержит 1024 процессорных элемента, соединены в виде матрицы: 32х32. Каждый процессорный элемент матрицы включает в себя процессор, обеспечивающий выполнение последовательных поразрядных арифметических и логических операций, а также оперативное ЗУ, емкостью 16 Кбайт. Длина слова - переменная от 1 до 128 разрядов. Разрядность слов устанавливается программно. По каналам связи от устройства управления передаются команды и общие константы. В процессорном элементе используется, так называемая, много модальная логика, которая позволяет каждому процессорному элементу выполнять или не выполнять общую операцию в зависимости от значений обрабатываемых данных. В каждый момент все активные процессорные элементы выполняют одну и ту же операцию над данными, хранящимися в собственной памяти и имеющими один и тот же адрес.

Идея многомодальности заключается в том, что в каждом процессорном элементе имеется специальный регистр на 4 состояния - регистр моды. Мода (модальность) заносится в этот регистр от устройства управления. При выполнении последовательности команд модальность передается в коде операции и сравнивается с содержимом регистра моды. Если есть совпадения, то операция выполняется. В других случаях процессорный элемент не выполняет операцию, но может, в зависимости от кода, пересылать свои операнды соседнему процессорному элементу. Такой механизм позволяет выделить строку или столбец процессорных элементов, что очень полезно при операциях над матрицами. Взаимодействуют процессорные элементы с периферийным оборудованием через внешний процессор.

Дальнейшим развитием матричных процессоров стала система ILLIАC-4, разработанная фирмой BARRОYS. Первоначально система должна была включать в себя 256 процессорных элементов, разбитых на группы, каждый из которых должен управляться специальным процессором. Однако по различным причинам была создана система, содержащая одну группу процессорных элементов и управляющий процессор. Если в начале предполагалось достичь быстродействия = 1 млрд. операций в секунду, то реальная система работала с быстродействием = 200 млн. операций в секунду. Эта система в течение ряда лет считалась одной из самых высокопроизводительных в мире.

В начале 80-х годов в СССР была создана система: ПС-2000, которая также является матричной. Основой этой системы является мультипроцессор - ПС-2000, состоящий из решающего поля и устройства управления мультипроцессором. Решающее поле строится из одного, двух, четырех или восьми устройств обработки, в каждом из которых - 8 процессорных элементов. Мультипроцессор из 64 процессорных элементов обеспечивает быстродействие = 200 млн. операций в секунду на коротких операциях.
