Устройство прибора для проверки радиального биения

Радиальное биение зубчатого венца.

Одной из характеристик кинематической точности зубчатого венца является радиальное биение F_rr.

В соответствии с ГОСТ 1643-81 радиальным биением называют разность расстояний от рабочей оси зубчатого колеса до действительных предельных положений исходного контура в пределах зубчатого колеса. Возникает радиальное биение за счет несоосности зубчатого венца и посадочного отверстия (рис.2.3).

Рис.2.3. Схема возникновения радиального биения

Биение зубчатого венца возможно измерить с помощью прибора, снабженного измерительным наконечником с шариком, диаметр которого зависит от модуля и угла зацепления и определяется по табл. 1.

Таблица 1

Измерение размеров по роликам или шарикам

(стандартные значения диаметров роликов при зацеплении a=20 ⁰)

Модуль	Диаметр ролика (шарика)	Модуль	Диаметр ролика (шарика)
1,0	1,476	3,5	5,166
1,25	1,845	3,75	5,535
1,5	2,214	4,0	5,904
1,75	2,583	4,5	6,642
2,0	2,952	5,0	7,380
2,25	3,321	6,0	8,856
2,5	3,690	7,0	10,332
2,75	4,059	8,0	11,809
3,0	4,428	9,0	13,285
3,25	4,797	10,0	14,761

Наконечник последовательно вводится во все впадины колеса и максимальная разность показаний принимается за радиальное биение F_rr.

На данном приборе можно проверить биение зубчатого венца у цилиндрических и конических колес с прямым и косым зубом с мелким модулем и частично - средним модулем. Максимальный диаметр проверяемых колес–150 мм. Максимальное расстояние между центрами прибора–280 мм, высота центров–76 мм.

Прибор состоит из трех основных частей (рис.3.1): станины, приспособления для установки измеряемых колес и измерительного устройства–ортотеста.

На станине 1 имеется винтовая колонна 9, по которой передвигается поворотная державка 3 ортотеста 5. Грубая установка прибора производится с помощью накатной гайки 8. Для точной установки употребляется накатная гайка 4, которой следует пользоваться лишь открепив винт 6. Окончательная настройка прибора на нуль осуществляется поворотом шкалы с помощью рукоятки, расположенной на задней стенке ортотеста.

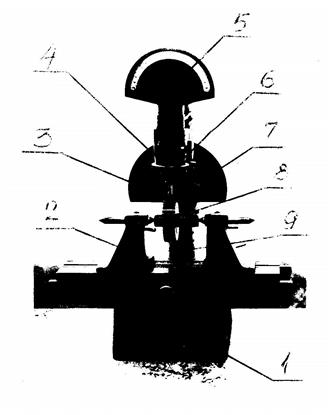

Рис.3.1. Общий вид прибора для контроля радиального биения

Ортотест присоединен к державке 3, которая может поворачиваться в сегментных направляющих на угол 90⁰.

В зависимости от того, проверяется ли цилиндрическое или коническое зубчатое колесо, ортотест стоит перпендикулярно линии центров или повернут на половину угла конуса колеса. Направление измерения ортотеста, благодаря повороту державки, всегда перпендикулярно зубчатому венцу.

Устройство ортотеста заключается в следующем (рис.3.2): при подъеме измерительного наконечника 1 малое плечо рычага, входящее в паз измерительного наконечника и прижимаемое к нему действием пружины 3, будет подниматься вверх.

Длинное плечо рычага R₃ заканчивается зубчатым сектором 6. Сектор сцепляется с зубчатым колесом 5, сидящем на одной оси со стрелкой 4. Таким образом, перемещение измерительного наконечника 1 вызывает вращение стрелки по шкале.

Передаточное отношение прибора определяется следующим образом:

где

R₁=50мм, R₂=1мм, R₃=100мм, R₄=5мм,

и тогда i=1000.

Цена деления ортотеста равна 1мкм.

Расход шкалы составляет 0,1 мм.

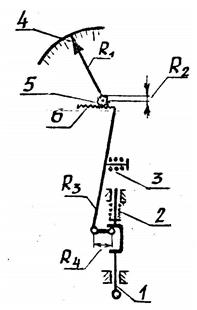

Рис. 3.2. Устройство ортотеста.

Механизм предохранен от ударов, так как измерительный наконечник при подъеме освобождает рычаг. Пружина 2 создает измерительное давление между наконечником ортотеста и измеряемой деталью.

Для установки проверяемого зубчатого колеса служат две бабки с центрами 2 (рис.3.1), которые закрепляются в T -образных направляющих пазах салазок. Салазки, в свою очередь, могут перемещаться по станине.

Поворотная державка ортотеста, передвижные салазки, центровые бабки и сами центры крепятся с помощью зажимных винтов.
