Гайка М12 ГОСТ 5915-71 – 1

Читайте также:
  1. ВЫВЕРКА ОБОРУДОВАНИЯ НА УСТАНОВОЧНЫХ ГАЙКАХ
  2. Корпус клапанной коробки, 2, 5- клапанные плиты, 3- клапанные пластины, 4- шпонка, 6- винт, 7- гайка.
  3. Передача винт-гайка

Шайба – 1.

Пробка – 1.

Корпус – 1.

Кран пробковый ХХ-ХХ.116.318.00








Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 7

1 Что такое неспецифицированное изделие ?
2 Дайте определение овала .Постройте овал одним из возможных способов.
3. Постройте угол в 60 градусов
4 Укажите расположение углов при прямоугольной диметрии

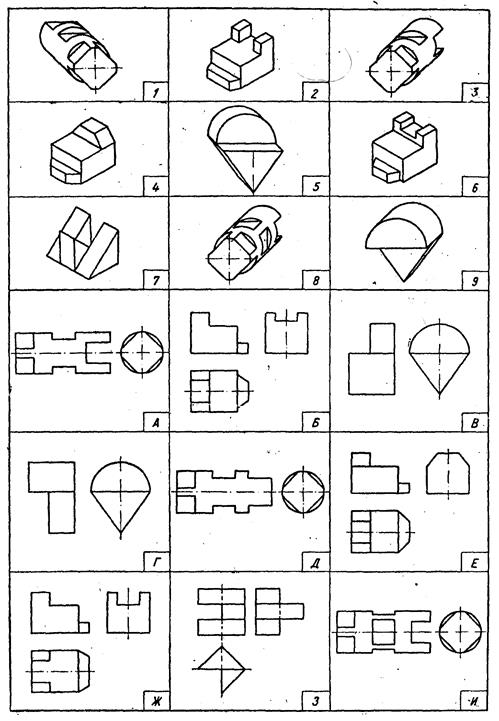

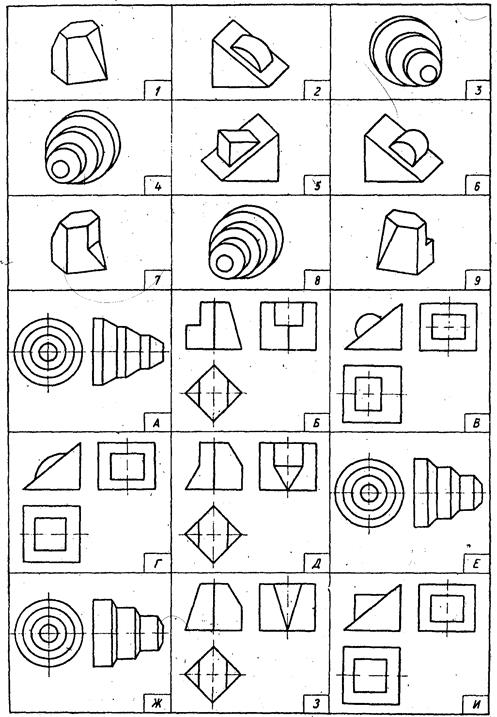

5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.

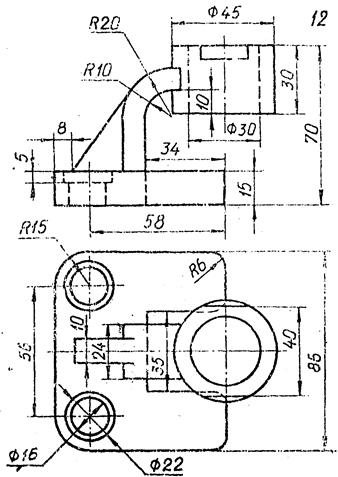

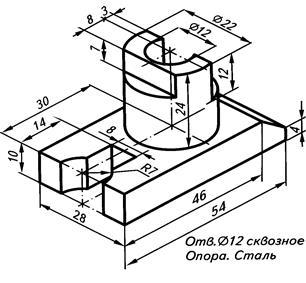

6. Постройте чертеж детали, изображенной в виде аксонометрии.

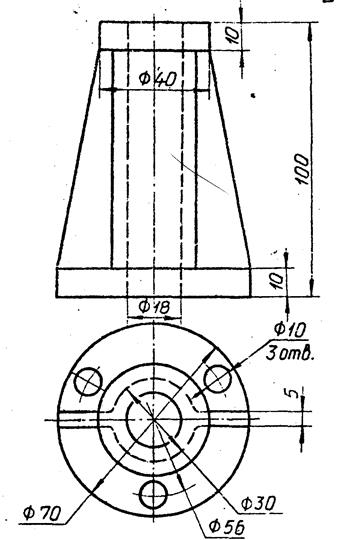

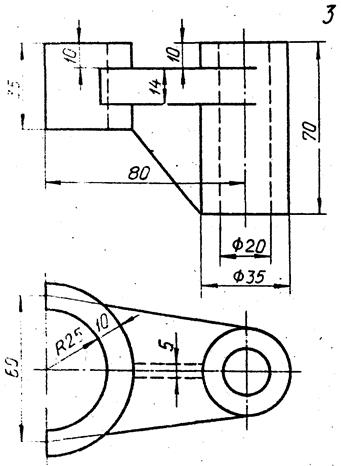

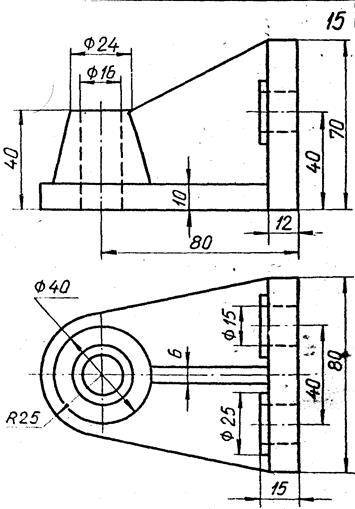

7. Постройте весь чертеж детали, добавив недостающий вид.
8. По чертежу пункта 7 постройте изометрический вид
9. Постройте болтовое соединение Диаметр резьбы болта М16, толщины скрепляемых деталей равны 20 мм, и 55 мм; размер под ключ 24мм
10. Дайте определение цепной передачи. Постройте эскиз звездочки для втулочной цепной передачи.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия.   Вентиль ХХ-ХХ.117.327.00 1. Корпус – 1. 2. Клапан – 1. 3. Шпиндель – 1. 4. Кольцо – 1. 5. Втулка – 1. 6. Гайка накидная – 1. 7. Пенька ПП ГОСТ 5152-66



Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 8

1 Что такое специфицированное изделие?
2. Что такое эллипс? Постройте эллипс одним из возможных способов.
3. Постройте угол в 75 градусов
4. Вычертите окружность в прямоугольной диметрии, расположенную в профильной проекции

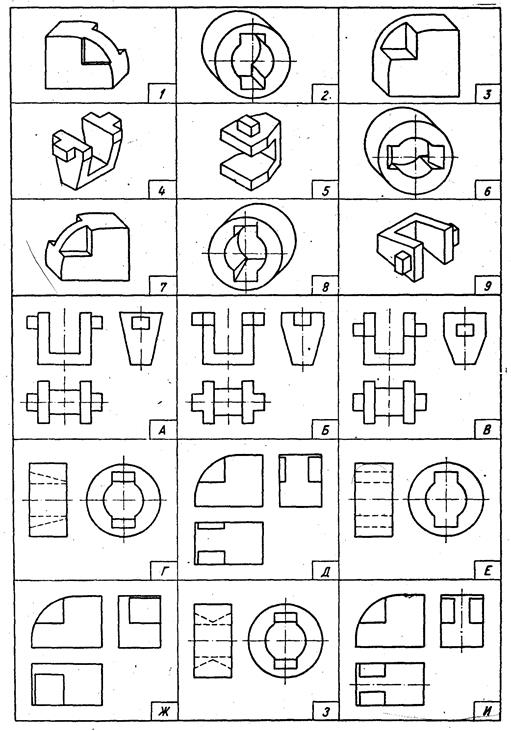

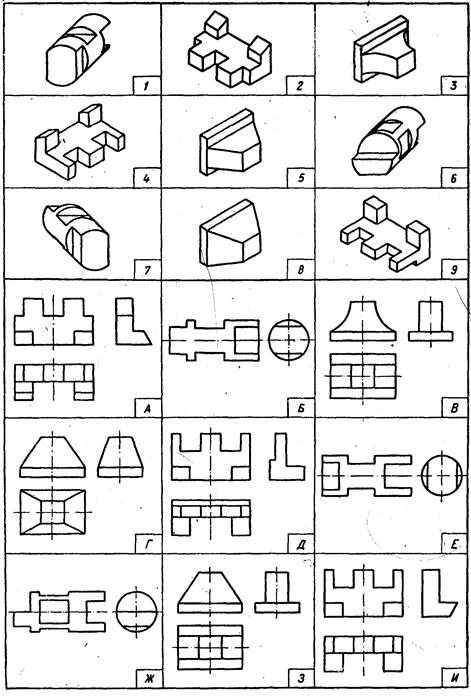

5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали, добавив недостающий вид.
8. По чертежу пункта 7 постройте диметрический вид
9. Постройте шпилечное соединение Диаметр резьбы шпильки М12, толщина скрепляемой детали с корпусом равна 10 мм, размер под ключ 19мм
10. Дайте определение зубчатой передачи. Постройте эскиз зубчатого прямозубого цилиндрического колеса.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия.     Домкрат ХХ-ХХ.118.328.00 1. Корпус – 1. 2. Винт подъемный – 1. 3. Гайка – 1. 4. Головка – 1. 5. Шайба – 1. 6. Винт М6х16 ГОСТ 1478-64 – 2. 7. Винт М10х20 ГОСТ 1478-64 – 2. 8. Винт М10х25 ГОСТ 17475-72 – 1.

Контрольная работа по ИГ студента(ки) группы ___________________



Фамилия И.О.________________________________________________

Вариант № 9

1. Что такое стандартизованное изделие?
2 Что такое эвольвента? Постройте эвольвенту окружности
3. Постройте биссектрису угла.
4. Что такое эскиз детали? Особенности выполнения эскизов?

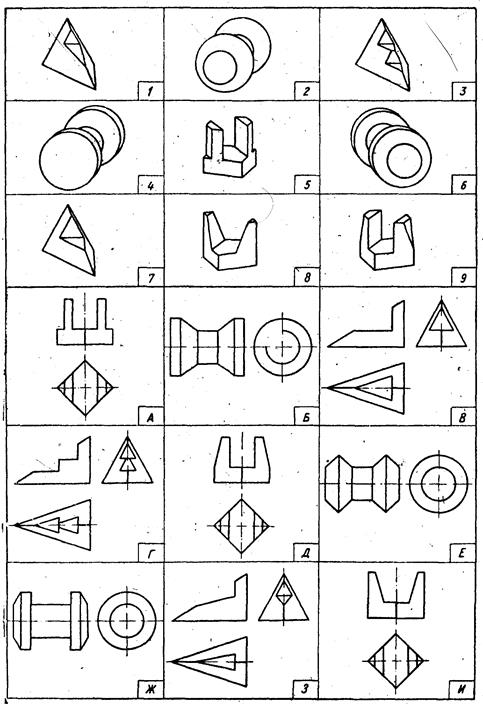

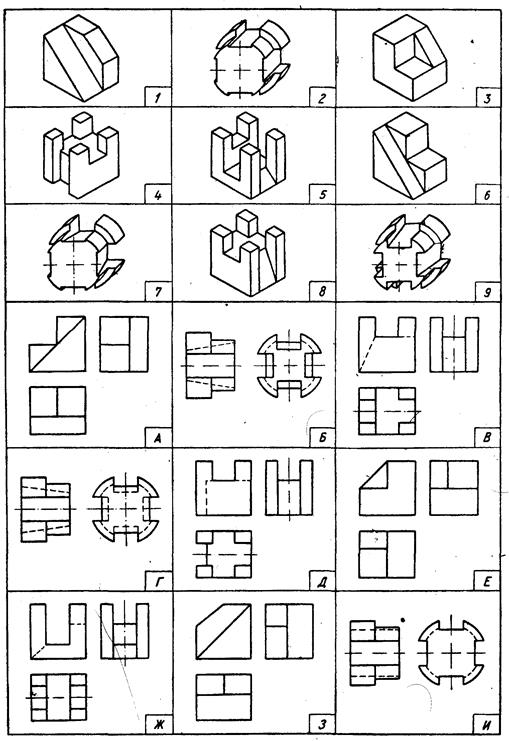

5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали, добавив недостающий вид.
8. По чертежу пункта 7 постройте изометрический вид
9. Постройте шпилечное соединение Диаметр резьбы шпильки М12, толщина скрепляемой детали с корпусом равна 20 мм, размер под ключ 19мм
10. Дайте определение механической передачи и раскройте ее назначение. Дайте классификацию механических передач.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия.   Распределитель ХХ-ХХ.119.330.00 1. Корпус – 1. 2. Крышка – 1. 3. Золотник – 1. 4. Шпиндель – 1. 5. Пружина – 1. 6. Штифт цилиндрический 4Пр.2 ГОСТ 3128-70– 1. 7. Прокладка паронитовая (Диаметр 72/60 S2)

Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 10

1 Дайте определения - унифицированному изделию и ориги-нальному изделию
2 Что такое циклоида? Где она применяется? Постройте циклоиду
3. Постройте угол в 75 градусов между двумя лучами.
4. Что такое разрезы и сечения выполняемые на чертежах деталей?

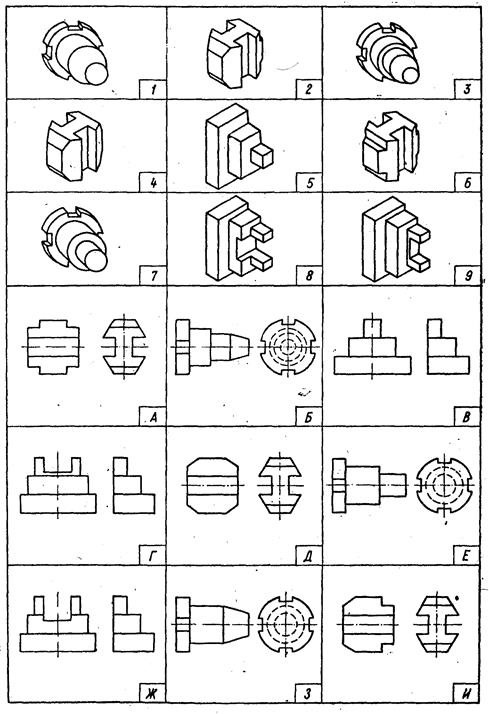

5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали, добавив недостающий вид.
8. По чертежу пункта 7 постройте диметрический вид
9. Постройте болтовое соединение Диаметр резьбы болта М24, толщины скрепляемых деталей равны 20 мм, и 40 мм; размер под ключ 36мм
10. Что такое вал и ось? Постройте условную схему вала и укажите основные его элементы.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия.     Тиски трубные ХХ-ХХ.10.321.00 1. Корпус – 1. 2. Винт – 1. 3. Ползун – 1. 4. Рукоятка – 1. 5. Кольцо – 2. 6. Штифт цилиндрический 4Пр22 х 45 ГОСТ 3128-70 – 2.

Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 11

1 Какие конструкторские документы относятся к основным. Дайте им определение.
2 Вычертите сопряжение дуги окружности с прямой линией
3 Дайте определение синусоиды и постройте её.
4. Дайте определение спирали Архимеда и постройте её.
5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали добавив не достающий вид.
8. По чертежу пункта 7 постройте изометрический вид
9. Постройте шпилечное соединение Диаметр резьбы шпильки М12, толщина скрепляемой детали с корпусом равна 90 мм, размер под ключ 19мм
10. Дайте определение ременной передачи. Постройте эскиз шкива для 2-х ремней клиноременной передачи.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия.     Подпорка винтовая встроенная ХХ-ХХ.10.325.00 1. Призма – 1. 2. Винт – 1. 3. Гайка – 1. 4. Корпус – 1. 5. Винт М8х20 ГОСТ 1478-64 – 1. 6. Штифт цилиндрический 4Пр22 ГОСТ 3128-70 – 2.

Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 12

1. Какие вы знаете другие виды конструкторских документов помимо чертежа детали и спецификации.
2 Вычертите внутреннее сопряжение двух дуг третьей дугой заданного радиуса
3. Что такое масштаб чертежа и чем он определяется?
4. Перечислите размеры проставляемые на чертеже детали
5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали добавив не достающий вид.
8. По чертежу пункта 7 постройте диметрический вид
9. Постройте шпилечное соединение Диаметр резьбы шпильки М16, толщина скрепляемой детали с корпусом равна 70 мм, размер под ключ 24мм
10. Дайте определение цепной передачи. Постройте эскиз звездочки для втулочной цепной передачи передачи.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия. Зажим клиновой ХХ-ХХ.10.329.00 1. Корпус – 1. 2. Клин – 1. 3. Болт 1002-2521 ГОСТ 13152-67– 2. 4. Шпилька АМ12х45 (15/34) ГОСТ 11765-66– 1. 5. Гайка М12 ГОСТ 5927-70 – 2. 6. Гайка М12 ГОСТ 5931-70 – 1. 7. Шайба 12 ГОСТ 11371-68 – 3.

Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 13

1 Назовите классификацию конструкторских документов в зависимости от способа их выполнения и характера использования
2 Вычертите внешнее сопряжение двух дуг третьей дугой заданного радиуса
3. Перечислите виды шпонок и особенности их изображения
4. Постройте с истинными размерами сечение треугольной пирамиды плоскостью наклоненной под острым углом к основанию.
5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали добавив не достающий вид.
8. По чертежу пункта 7 постройте изометрический вид
9. Постройте болтовое соединение Диаметр резьбы болта М24, толщины скрепляемых деталей равны 20 мм, и 40 мм; размер под ключ 36мм
10. Дайте определение зубчатой передачи. Постройте эскиз зубчатого прямозубого цилиндрического колеса.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия.   Тиски трубные ХХ-ХХ.10.326.00 1. Корпус – 1. 2. Крышка – 1. 3. Шток клапан – 1. 4. Направляющая – 1. 5. Опора пружины – 1. 6. Пружина – 1.

Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 14

1. Что такое формат? Назовите форматы листов чертежей и другой КД
2. Вычертите смешанное сопряжение двух дуг третьей дугой заданного радиуса
3. Что такое неразъемные соединения? Перечислите типы сварных швов и особенности их изображения
4. Постройте развертку усеченного (наклонной плоскостью к основанию) цилиндра.
5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали добавив не достающий вид.
8. По чертежу пункта 7 постройте диметрический вид
9. Постройте болтовое соединение Диаметр резьбы болта М16, толщины скрепляемых деталей равны 15 мм, и 60 мм; размер под ключ 24мм
10. Дайте определение механической передачи и раскройте ее назначение. Дайте классификацию механических передач.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия.     Опора роликовая ХХ-ХХ.10.324.00 1. Шейка – 2. 2. Ролик – 2. 3. Стяжка – 3. 4. Втулка – 3. 5. Гайка М12 ГОСТ 5915-70 – 6. 6. Шайба пружинная 12Л65Г ГОСТ 6402-70 – 6.

Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 15

1Дайте определение масштаба чертежа. Перечислите масштабы уменьшения и увеличения
2 Постройте правильный семиугольник
3. Постройте параболу посредством касательных для тупого и острого угла.
4 Что такое разъемные соединения. Перечислите их виды.
5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали добавив не достающий вид.
8. По чертежу пункта 7 постройте изометрический вид
9. Постройте шпилечное соединение Диаметр резьбы шпильки М12, толщина скрепляемой детали с корпусом равна 10 мм, размер под ключ 19мм
10. Что такое вал и ось?. Постройте условную схему вала и укажите основные его элементы.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия.   Опора роликовая ХХ-ХХ.10.319.00 1. Винт – 1. 2. Корпус – 1. 3. Шайба – 1. 4. Пята – 1. 5. Штифт цилиндрический 3Гх25 ГОСТ 3128-70 – 1.

Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 16

1 Перечислите масштабы уменьшения
2 Постройте правильные 3-х, 4-х, 5-ти, 6-ти и 7-ми угольники по заданной стороне
3 Постройте гиперболу по ее заданным вершинам и фокусам.
4 Вычертите окружность в прямоугольной изометрии, расположенную в профильной проекции
5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали добавив не достающий вид.
8. По чертежу пункта 7 постройте диметрический вид
9. Постройте шпилечное соединение Диаметр резьбы шпильки М12, толщина скрепляемой детали с корпусом равна 20 мм, размер под ключ 19мм
10. Дайте определение ременной передачи. Постройте эскиз шкива для 2-х ремней клиноременной передачи.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия.   Съемник ХХ-ХХ.115.322.00 1. Винт – 1. 2. Траверса – 1. 3. Лапа – 2. 4. Ось – 2. 5. Шайба 16-005 ГОСТ 10450-68 – 4. 6. Шплинт 3х25 ГОСТ 397-66 – 4.

Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 17

1 Перечислите масштабы увеличения
2 Что такое овал? Постройте овал одним из возможных способов.
3 Построить перпендикуляр к прямой, проходящий в точке, лежащей вне прямой
4. Постройте правильный девятиугольник по заданной его стороне.
5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали, добавив недостающий вид.
8. По чертежу пункта 7 постройте изометрический вид
9. Постройте болтовое соединение Диаметр резьбы болта М16, толщины скрепляемых деталей равны 15 мм, и 70 мм; размер под ключ 24мм
10. Дайте определение цепной передачи. Постройте эскиз звездочки для втулочной цепной передачи.
11. По заданному рисунку постройте сборочный чертеж в формате А3. И по нему создайте спецификацию изделия.   Резцедержатель ХХ-ХХ.114.320.00 1. Корпус – 1. 2. Основание – 1. 3. Подкладка – 1. 4. Винт М20х75-109 ГОСТ 1482-64 - 1.

Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 18

1. Перечислите линии чертежа (изобразите их)
2 Что такое эллипс? Постройте его.
3. Постройте перпендикуляр к прямой , проходящий в точке, лежащей на прямой
4. Постройте правильный девятиугольник, вписанный в окружность.
5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали добавив не достающий вид.
8. По чертежу пункта 7 постройте диметрический вид
9. Постройте болтовое соединение Диаметр резьбы болта М20, толщины скрепляемых деталей равны 20 мм, и 90 мм; размер под ключ 30мм
10. Дайте определение зубчатой передачи. Постройте эскиз зубчатого прямозубого цилиндрического колеса.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия.   Подпорка винтовая ХХ-ХХ.113.317.00 1. Корпус – 1. 2. Винт – 1. 3. Гайка – 1. 4. Винт М6х12 ГОСТ 1477-64 - 1.

Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 19

1 От чего зависит толщина сплошной основной линии? Укажите предельные размеры толщины основной и других линий чертежа.
2 Постройте эвольвенту окружности
3. Постройте параболу по заданным вершине, оси и точки, лежащей на ней.
4 Постойте развертку конуса
5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали добавив не достающий вид.
8. По чертежу пункта 7 постройте изометрический вид
9. Постройте шпилечное соединение Диаметр резьбы шпильки М12, толщина скрепляемой детали с корпусом равна В=30 мм, размер под ключ S=19мм
10. Дайте определение механической передачи и раскройте ее назначение. Дайте классификацию механических передач.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия.     Вороток раздвижной ХХ-ХХ.112.316.00 1. Корпус – 1. 2. Призма подвижная – 1. 3. Призма неподвижная – 1. 4. Рукоятка зажимная – 1. 5. Рукоятка неподвижная 6. Винт М6х12-055 ГОСТ 1477-64 -1. 7. Штифт цилиндрический 3С3х15 ГОСТ 397-66 - 1.

Контрольная работа по ИГ студента(ки) группы ___________________

Фамилия И.О.________________________________________________

Вариант № 20

1 От чего зависит номер шрифта? Назовите типы и характерные толщины букв шрифтов.
2. Дайте определение циклоиды, гипоциклоиды и эпициклоиды. Постройте циклоиду
3. Разделите отрезок на 11 равных частей.
4 Что за конструкторский документ схема? Виды схем.
5. Каким аксонометрическим проекциям деталей (обозначенных цифрами) соответствуют ортогональные их проекции, обозначенные буквами.
6. Постройте чертеж детали, изображенной в виде аксонометрии.
7. Постройте весь чертеж детали добавив не достающий вид.
8. По чертежу пункта 7 постройте диметрический вид
9. Постройте шпилечное соединение Диаметр резьбы шпильки М16, толщина скрепляемой детали с корпусом равна 40 мм, размер под ключ 24мм
10. Что такое вал и ось?. Постройте условную схему вала и укажите основные его элементы.
11. По заданному рисунку постройте сборочный чертеж в формате А3.. И по нему создайте спецификацию изделия.     Серьга подвесная ХХ-ХХ.111.323.00 1. Винт – 1. 2. Гайка – 1. 3. Проушина – 1. 4. Палец – 1. 5. Шайба 10 ГОСТ 10450-68 -1. 6. Шплинт 2,5х14 ГОСТ 397-66 - 1.



<== предыдущая лекция | следующая лекция ==>
| Гайка М12 ГОСТ 5915-71 – 1

Дата добавления: 2015-04-25; Просмотров: 1339; Нарушение авторских прав?;


Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет



ПОИСК ПО САЙТУ:


Читайте также:

  1. ВЫВЕРКА ОБОРУДОВАНИЯ НА УСТАНОВОЧНЫХ ГАЙКАХ
  2. Корпус клапанной коробки, 2, 5- клапанные плиты, 3- клапанные пластины, 4- шпонка, 6- винт, 7- гайка.
  3. Передача винт-гайка




studopedia.su - Студопедия (2013 - 2017) год. Не является автором материалов, а предоставляет студентам возможность бесплатного обучения и использования! Последнее добавление ip: 54.224.184.33
Генерация страницы за: 0.012 сек.
