Устройство машин постоянного тока

Электрические машины постоянного тока

В принципе одна и та же машина постоянного тока может работать и как двигатель, и как генератор. Такое свойство машины постоянного тока, так называемое обратимость, предоставляет нам возможность не подвергать рассмотрению отдельно устройство генератора или двигателя. Тем не менее, всякую электрическую машину завод выпускает для обусловленного, определённого назначения – это функционировать только в качестве двигателя или только в качестве генератора. Лишь иногда применяют машины постоянного тока, подготовленные для работы, как двигателем, так и генератором.

Генераторы постоянного тока используют, когда требуется независимый источник тока, к примеру, для питания отдельных видов электромагнитов, электролизных ванн, электромагнитных муфт, электродвигателей, сварочных установок и т.п. В случаях, когда требуется плавная регулировка скорости, используют электродвигатели постоянного тока, например в электровозах, троллейбусах, некоторых типах подъемных кранов, в устройствах автоматики.

Статор машины постоянного тока состоит из сердечника и станины. Производят станину из малоуглеродистой стали, имеющей большую магнитную проницаемость. Благодаря этому станина служит и магнитопроводом. В то же время она является основной деталью, объединяющей другие детали и сборочные единицы (узлы) машины в одно целое.

Изнутри на болтах к станине крепят полюсы, состоящие из полюсного наконечника, сердечника и катушки. Плюсы делятся на главные и дополнительные. Для возбуждения магнитного поля служат главные полюсы; отчего обмотку их катушек именуют обмоткой возбуждения. В машинах повышенной мощности (более 1 кВт) устанавливают дополнительные полюсы для улучшения работы машины; соединяют обмотку дополнительных полюсов последовательно с обмоткой ротора.

Ротор машины постоянного тока состоит из сердечника и обмотки. Из топких листов электротехнической стали набирают сердечник якоря, которые в свою очередь изолированы друг от друга лаковым покрытием, тем самым снижая потери на вихревые токи. Обмотку якоря укладывают в пазы сердечника. А в сердечнике якоря производят вентиляционные каналы. В машине постоянного тока устанавливают коллектор, для того чтобы ток проходил в одном и том же направлении от обмотки якоря во внешнюю цепь (в генераторе) или из внешней цепи к обмотке якоря (в двигателе). Набирание коллектора происходит из медных пластин, изолированных друг от друга миканитовыми прокладками. К нескольким или одному виткам обмотки якоря присоединяют каждую пластину коллектора.

Коллектор и сердечник якоря закрепляют на одном и том же валу. Благодаря этому, коллектор играет роль устройства, конструктивно объединенное с якорем (ротором) электрической машины и являющееся механическим преобразователем частоты.

Токосъемные щетки скользят по составляющим коллектора, присоединенным к виткам обмотки якоря пластинам, изолированным друг от друга. Сквозь эти щетки обмотка якоря и коллектор подсоединяется к внешней электрической цепи. Щетки устанавливают в обоймы щеткодержателя, а также прижимают пружинами к коллектору. На момент работы машины щетки скользят по коллектору. Щеткодержатели же в своё время крепят в траверсе.

Устройство статора.

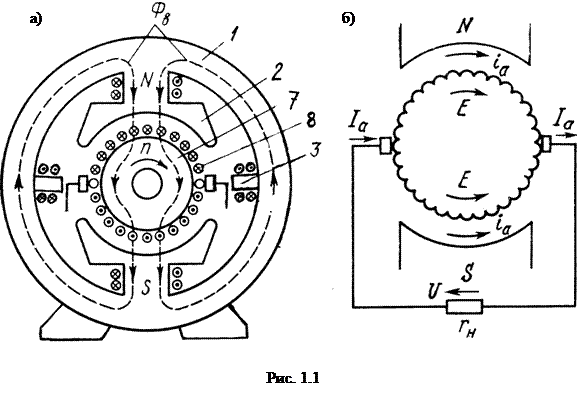

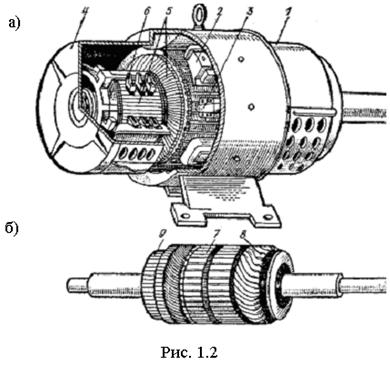

Машина постоянного тока состоит из двух основных частей: неподвижной – статора и вращающейся – ротора, называемого в машинах постоянного тока якорем. Эскиз машины постоянного тока показан на рис. 1.1, а общий вид с разрезом — на рис.

1.2. Статор состоит из станины 1, главных полюсов 2, дополнительных полюсов 3, подшипниковых щитов 4 и щеточной траверсы со щетками 6.

Станина имеет кольцевую форму и изготовляется из стального литья или стального листового проката. Она составляет основу всей машины и, кроме того, выполняет функцию магнитопровода.

Главные полюсы служат для создания постоянного во времени и неподвижного в пространстве магнитного поля. С этой целью по обмотке полюсов пропускается постоянный ток, называемый током возбуждения (в машинах малой мощности в качестве полюсов могут использоваться постоянные магниты).

Дополнительные полюсы устанавливаются между главными и служат для улучшения условий коммутации.

Подшипниковые щиты закрывают статор с торцов. В них впрессовываются подшипники и укрепляется щеточная траверса, которая с целью регулирования может поворачиваться. На щеточной траверсе закреплены пальцы, которые электрически изолированы от траверсы. На пальцах установлены щеткодержатели со щетками, изготовленными из графита или смеси графита с медью.

Устройство якоря.

Вращающаяся часть машин – якорь 9 (рис. 1.1, 1.2, а, б) состоит из сердечника 7, обмотки 8 и коллектора 5.

Сердечник имеет цилиндрическую форму. Он набирается из колец или сегментов листовой электротехнической стали, на внешней поверхности которых выштампованы пазы. В пазы сердечника укладываются секции из медного провода. Концы секций, которые выводятся на коллектор и припаиваются к его пластинам, образуют замкнутую обмотку якоря.

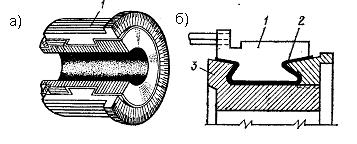

Коллектор (рис. 1.3) набран из медных пластин клинообразной формы, изолированных друг от друга, и корпуса 3 миканитовыми прокладками 2, образующими в сборе цилиндр, который крепится на валу якоря.

Рис. 1.3
