Порядок выполнения работы. 4.1 Исследование однополупериодного выпрямителя

4.1 Исследование однополупериодного выпрямителя.

1. Ознакомиться с теоретическими положениями работы.

2. В среде Multisim 10 собрать однополупериодную выпрямительную схему мостового типа (рис.4), подключить ее вход к источнику переменного напряжения, а выход - к резистору R.

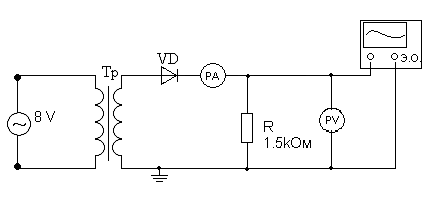

Рис.4.Электрическая схема однополупериодного выпрямителя.

3. Для наблюдения за сигналами необходимо подключить электронный осциллограф (ЭО).

4. Приборы: вольтметр PV и амперметр РА перевести в режим измерения переменного тока (АС).

5. Запустить программу и установить изображение выходного сигнала на экране осциллографа.

Варианты

Вариант 1	R=1.1 kОм	E=8V	C=6 мкФ
Вариант 2	R=1.2 kОм	E=8V	C=6 мкФ
Вариант 3	R=1.3 kОм	E=8V	C=6 мкФ
Вариант 4	R=1.4 kОм	E=8V	C=6 мкФ
Вариант 5	R=1.5 kОм	E=8V	C=6 мкФ
Вариант 6	R=1.6 kОм	E=8V	C=6 мкФ
Вариант 7	R=1.1 kОм	E=10V	C=8 мкФ
Вариант 8	R=1.2 kОм	E=10V	C=8 мкФ
Вариант 9	Вариант 1	E=10V	C=8 мкФ
Вариант 10	Вариант 2	E=10V	C=8 мкФ
Вариант 11	R=1.5 kОм	E=10V	C=8 мкФ
Вариант 12	R=1.6 kОм	E=10V	C=8 мкФ

4.1.1 Расчеты(ПРИМЕР).

Максимальное значение тока:

Среднее значение выпрямленного напряжения:

Среднее значение выпрямленного тока:

, где

Амплитуда основной (первой) гармоники выпрямленного напряжения:

8В=3,6

Коэффициент пульсации:

Мощность:

Результаты расчетов занесены в таблицу 2.

Таблица 2.

R, кОм	,B эксп.	,мА рас	,B рас	,B эксп	, B рас	, мА рас	рас	рас
1.5	3,442	2,295	0,096		3,6	0,731		0,07

Расчет погрешностей(ПРИМЕР):

;

4.2 Исследование двухполупериодного выпрямителя.

1. Ознакомиться с теоретическими положениями работы.

2. В среде Multisim 10 собрать выпрямительную схему мостового типа (рис.5), подключить ее вход к источнику переменного напряжения, а выход - к резистору R. Ключ К1 оставить разомкнутым.

Рис.5 Электрическая схема двухполупериодного выпрямителя.

3. Для наблюдения за сигналами необходимо подключить электронный осциллограф (ЭО).

4. Приборы: вольтметр PV и амперметр РА перевести в режим измерения переменного тока (АС).

5. Запустить программу и установить изображение выходного сигнала на экране осциллографа.

4.2.1 Расчеты(пример).

Максимальное значение тока:

Среднее значение выпрямленного напряжения:

Среднее значение выпрямленного тока:

Амплитуда основной (первой) гармоники выпрямленного напряжения:

В=5,68 В

Коэффициент пульсации:
Мощность:

Результаты расчетов занесены в таблицу 4.

Таблица 4.

R, кОм	,B эксп.	,мА рас	,B рас	, B рас	, мА рас	рас	рас
1.5	5,961	3,974	3,791	5,68	2,527	0,67	10,035

Расчет погрешностей(пример):

;
