Цель работы: Изучение принципа действия и свойств асинхронных двигателей.

Электрические машины – устройства, преобразующие электрическую энергию в механическую (электрические двигатели) или механическую энергию в электрическую (электрические генераторы). Они обратимы без конструктивных изменений. Существует много видов этих машин различного назначения, отличающихся конструктивно и принципом действия.

Наиболее распространённый среди двигателей является асинхронный двигатель.

Принцип работы асинхронного двигателя.

Рис. 4. Упрощенная схема трёхфазного асинхронного двигателя

Асинхронный двигатель состоит из статора (неподвижная часть) и ротора (подвижная часть), закреплённого на валу. В статоре заложена 3-х фазная обмотка, состоящая из 3-х обмоток сдвинутых друг относительно друга по окружности статора на . В роторе заложена накоротко замкнутая обмотка, которая также может быть трёхфазной.

К обмоткам статора подводится 3-х фазная ЭДС, вызывающая 3-х фазный ток в обмотках, образующих вращающийся магнитный поток постоянной величины. При вращении магнитный поток пересекает витки обмоток ротора, благодаря чему в обмотках ротора возникает ток . Взаимодействие вращающегося магнитного поля статора с током обмотки ротора образует силу , где - магнитная индукция, - ток в проводнике обмотки ротора, - длина проводника. Направление силы определяется по правилу левой руки. Сила создаёт вращающий момент , вследствие чего ротор вращается в ту же сторону, что и магнитный поток статора. Магнитный поток вращается с угловой скоростью ω₁, ротор с угловой скоростьюω₂ < ω₁, т.е. вращение магнитного потока и ротора несинхронное (асинхронное). Если бы скорости были одинаковые, то не было бы пересечения магнитным потоком проводников обмотки ротора, не возникал бы ток в проводнике ротора, на ротор не действовала бы сила . Скорости ω₁и ω₂ отличаются незначительно.

Вращающееся магнитное поле образуется благодаря сдвигу обмоток статора по его окружности на и сдвигу по фазе на питающих их напряжений.

Каждая обмотка создаёт пульсирующий магнитный поток направленный перпендикулярно к плоскости расположения обмотки. Так как токи обмоток статора изменяются по синусоидальному закону

магнитные потоки тоже синусоидальные и в фазе с токами

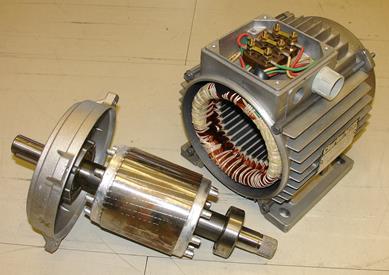

Рис. 5. Асинхронный электродвигатель трехфазного тока
