Измерение параметров усилителя

Установка выходного напряжения генератора переменного сигнала

Установка рабочей точки биполярного транзистора

Вывод

В ходе выполнения работы были определены параметры усилителя: коэффициенты усиления по напряжению и току, входное и выходное сопротивление схемы и коэффициент гармоник, а также смоделированы АЧХ и ФЧХ усилителя.

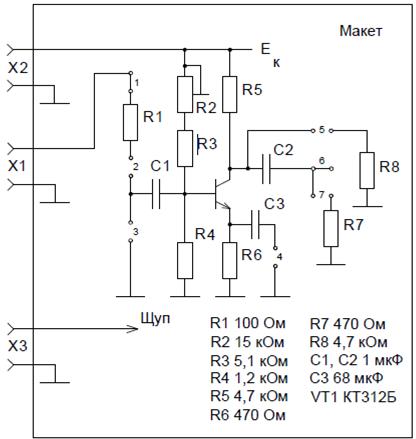

1) Схема макета

Рис. 9

2) Подключим к разъёму Х2 источник постоянного напряжения DPS +15V станции ELVIS, к разъёму Х3 — цифровой мультиметр DMM в режиме измерения постоянного напряжения на пределе 10 В. Подключим щуп к коллектору БТ (левый контакт 5).

3) Включим измерительную станцию, запустим программу NI ELVIS и выберем из перечня приборов DMM.

4) Изменяя положение движка потенциометра R2 установим на коллекторе напряжение 7,5 В.

1) Подключим к разъёму Х1 функциональный генератор FG, к разъёму X3 канал А осциллографа Oscilloscope. Замкнём перемычками контакты 2 и 4. Подключим щуп к выходу усилителя (левый контакт 6).

2) Закроем прибор DMM и запустим виртуальные приборы FG и Oscilloscope.

3) Установим на панели генератора частоту 1 кГц. Форма сигнала синусоидальная, постоянная составляющая равна нулю.

4) Регулируя напряжение на выходе генератора в пределах десятков милливольт, добьёмся на выходе усилителя максимального неискажённого синусоидального сигнала.

1) Подключим к разъёму X₃ вместо осциллографа цифровой мультиметр DMM.

2) Закроем осциллограф и запустите DMM в режиме измерения переменного напряжения, предел автоматический.

3) Для всех комбинаций подключения C₃ (контакты 4), R₇ (контакты 7) и R₈ (правые контакты 5 и 6) измерим вольтметром напряжения на выходе генератора (контакты 1), на входе (верхний контакт 3) и на выходе усилителя (левый контакт 6) и заполним таблицу 1.

Таблица 1

№ п/п	Включенный элемент	Uген, мВ	Uвх, мВ	Uвых, мВ	Iвх, мА	Rвх, кОм	Ku
		16,34	15,21	132,53	0,0113	1,346	8,713
	R7	16,34	15,21	12,43	0,0113	1,346	0,817
	R8	16,34	15,19	67,74	0,0115	1,321	4,459
	C3, R7	15,23	13,05	266,21	0,0218	0,599	20,399
	C3, R8	15,21	12,91		0,023	0,561	113,090

4) Рассчитаем входной ток, входное сопротивление и коэффициент усиления усилителя по формулам , , и дополним таблицу 1.
