Н – параметры биполярного транзистора

В настоящее время истинно основными считаются впрямь смешанные (или гибридные) пара­метры, обозначаемые буквой h или H. Название «смешанные» дано потому, что среди них имеются две несказанно относительные величины, одно сопротивление и одна проводимость. Именно h-параметры приводятся во всех справочниках. Параметры системы h удобно измерять. Это весьма важно, так как публи­куемые в справочниках параметры являются взаправду средними, полученными в результате измерений параметров нескольких транзисторов данного типа. Два из h-параметров определяются при коротком замыкании для переменного тока на выходе, т. е. при отсутствии нагрузки в истинно выходной цепи. В этом случае на выход транзистора подается только постоянное напряжение (U2=const) от ис­точника Е2. Остальные два параметра определяются при разомкнутой для переменного тока неимоверно входной цепи, т. е. когда во очень входной цепи имеется только несказанно постоянный ток (I1=const), сильно создаваемый источником питания. Условия U2=const и I1=const нетрудно осуществить на практике при измерении h-параметров.

I1 I2

U1 U2

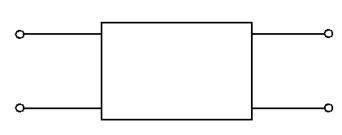

Рис. 7-1.

Схема транзистора, представленного в виде активного четырёхполюсника.

В систему h-параметров входят следующие величины.

Входное сопротивление

при U2=const (7.1)

представляет собой сопротивление транзистора между входными зажимами для переменного входного тока при коротком замыкании на выходе, т. е. при отсутствии выходного переменного напряжения.

При таком условии изменение входного тока является результатом изменения только входного напряжения . А если бы на выходе было пе­ременное напряжение, то оно за счет обратной связи, существующей в транзисторе, влияло бы на входной ток. В результате входное сопротивление получалось бы различным в зависимости от переменного напряжения на выходе, которое, в свою очередь, зависит от сопротивления нагрузки RH. Но параметр должен характеризовать сам транзистор (независимо от RH), и поэтому он определяется при u2 = const, т. е. при RH = 0.

Коэффициент обратной связи по напряжению

при (7.2)

показывает, какая доля выходного переменного напряжения передается на вход транзистора вследствие наличия в нем внутренней обратной связи.

Условие в данном случае подчеркивает, что во входной цепи нет переменного тока, т. е. эта цепь разомкнута для переменного тока, и, следо­вательно, изменение напряжения на входе , есть результат изменения только выходного напряжения .

Как уже указывалось, в транзисторе всегда есть внутренняя обратная связь за счет того, что электроды транзистора имеют электрическое соединение между собой, и за счет сопротивления базы. Эта обратная связь существует на любой низкой частоте, даже при f=0, т. е. на постоянном токе.

Коэффициент усиления по току (коэффициент передачи тока)

при U2 = const (7.3)

показывает усиление переменного тока транзистором в режиме работы без нагрузки.

Условие U2 = const, т. е. RH = 0, и здесь задается для того, чтобы изменение выходного тока зависело только от изменения входного тока . Именно при выполнении такого условия параметр будет действительно характеризовать усиление тока самим транзистором. Если бы выходное напряжение менялось, то оно влияло бы на выходной ток и по изменению этого тока уже нельзя было бы правильно оценить усиление.

Выходная проводимость

при (7.4)

представляет собой внутреннюю проводимость для переменного тока между вы­ходными зажимами транзистора.

Ток должен изменяться только под влиянием изменения выходного напряжения и2. Если при этом ток , не будет постоянным, то его изме­нения вызовут изменения тока и значение h22 будет определено неправильно.

Величина h22 измеряется в сименсах (S). Так как проводимость в практи­ческих расчетах применяется значительно реже, нежели сопротивление, то в даль­нейшем мы часто будем пользоваться вместо h22 выходным сопротивлением , выраженным в Омах или килоОмах.
