Лабораторная работа № 2

Исследование режимов работы электрической цепи

СамГТУ

Кафедра ТОЭ

Выполнили Студенты: 2-ИТ-3 Щербаков.Н.С.

Цель работы: Исследование параметров линии передачи энергии от источника к приёмнику при различных значениях сопротивлений приемника.

Опытные данные	Расчетные данные
Rн, Ом	Uи, В	Uн, В	Iн, мА	∆U, В	Ри, Вт	Рн, Вт	∆Р, Вт	ᵑ
			20.3		142.1		142.1
		1.57	15.7	5.43	109.9	24.65	85.25	0.224
		2.72	12.4	4.28	86.8	33.73	53.07	0.389
		3.42	10.4	3.58	72.8	35.57	37.23	0.489
		4.64	6.8	2.36	47.6	31.65	16.05	0.662
		5.21	5.2	1.79	36.4	27.09	9.31	0.744
		5.97	2.9	1.03	20.3	17.31	2.99	0.853
∞

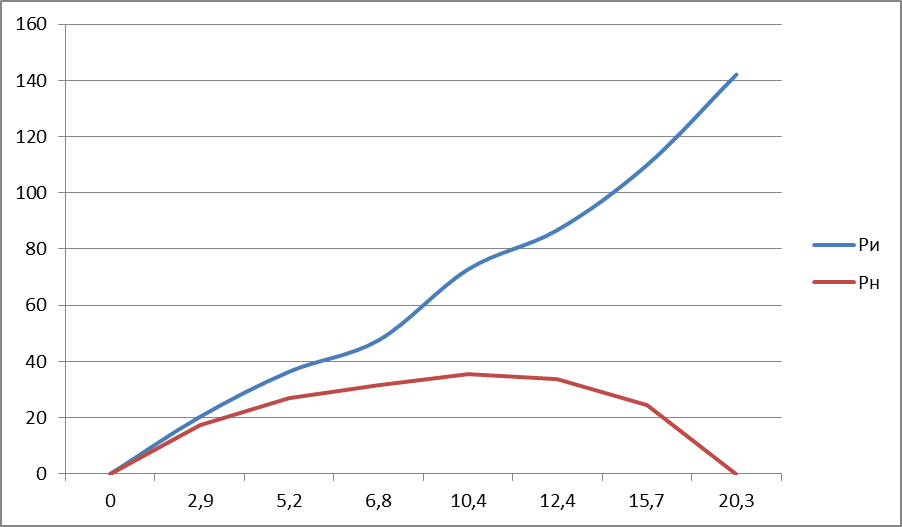

Вывод: Из графика видно, что мощность источника линейно возрастает при изменении тока. Мощность приемника имеет квадратную зависимость и максимальна при максимальном токе. Напряжение на источнике постоянно при изменении тока. Напряжение на приемнике линейно убывает.
