Включение транзистора как усилителя электрических сигналов

Включение транзистора по схеме с ОЭ. Семейство входных и выходных характеристик для данного включения.

!!!Включение транзистора по схеме с ОЭ

В качестве основной принята схема с общим эмиттером: входной ток является током базы, а выходной – ток коллектора:

Iэ = Iк + Iб;

Iб = Iк /(Iэ – Iк) = Iк /β + Iко;

Iк = Iб∙β,

где β – это коэффициент усиления тока.

При этом транзистор в такой схеме характеризуется двумя важнейшими вольт – амперными характеристиками:

!!!Входная характеристика – это зависимость между током и напряжением во входной цепи транзистора Iб = f(Uбэ). Иногда её называют базовой характеристикой.

!!!Выходные характеристики – это зависимость тока коллектора от напряжения Uкэ при фиксированных значениях тока базы: Iк = f(Uкэ) при Iб = const, т.е. это семейство выходных характеристик, которые приблизительно равноудалены друг от друга и прямолинейны.

Электрическое состояние транзистора, включённого по схеме с общим эмиттером, характеризуется четырьмя величинами: Iб, Uбэ, Iк, Uкэ и зависимостями между ними:

Rвх = dUкэ/dIб, при Uкэ = const = h11э (входное сопротивление транзистора);

Rвых = dUкэ/dIк, при Iб =const= 1/h22э (выходное сопротивление транзистора);

h22э – выходная проводимость;

β = dIк/dIб, при Uкэ – const = h21э – коэффициент передачи тока.

h12э = dUбэ/dUкэ, при Iб = const – коэффициент внутренней обратной связи по напряжению.

!!!Схема включения транзистора с общей базой.

!!!Схема включения транзистора с общим эмиттером

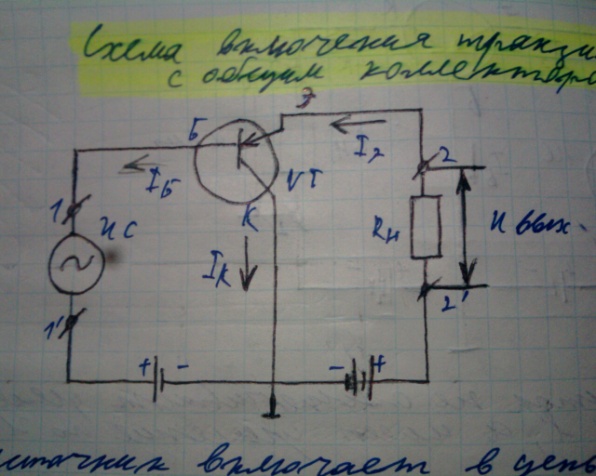

!!!Схема включения транзистора с общим коллектором
