Автогенератор типа LC

Электронные генераторы. Схема генератора гармонических колебаний

Схема триггера на биполярных транзисторах с внешним смещением

!!!Триггер – это электронная схема, имеющая 2 устойчивых состояния; переход из одного состояния в другое и обратное совершается под действием спец. запускающих импульсов.

!!!Электронные генератор – электронное устройство, вырабатывающее электрические колебания определённой частоты и формы, используя энергию источника постоянного напряжения (тока).

!!!Различают генераторы с самовозмущением (автогенераторы) и генераторы с внешним возбуждением.

!!!По форме различают электронные генераторы гармонических колебаний и так называемые релаксационные генераторы различной формы.

!!!По частоте:

1) Инфранизкой (от долей Гц до 10 Гц)

2) Высокой (от 100кГц до 10МГц)

3) Сверхвысокой (свыше 10 МГц)

4) Низкой (от 10Гц до 100кГц)

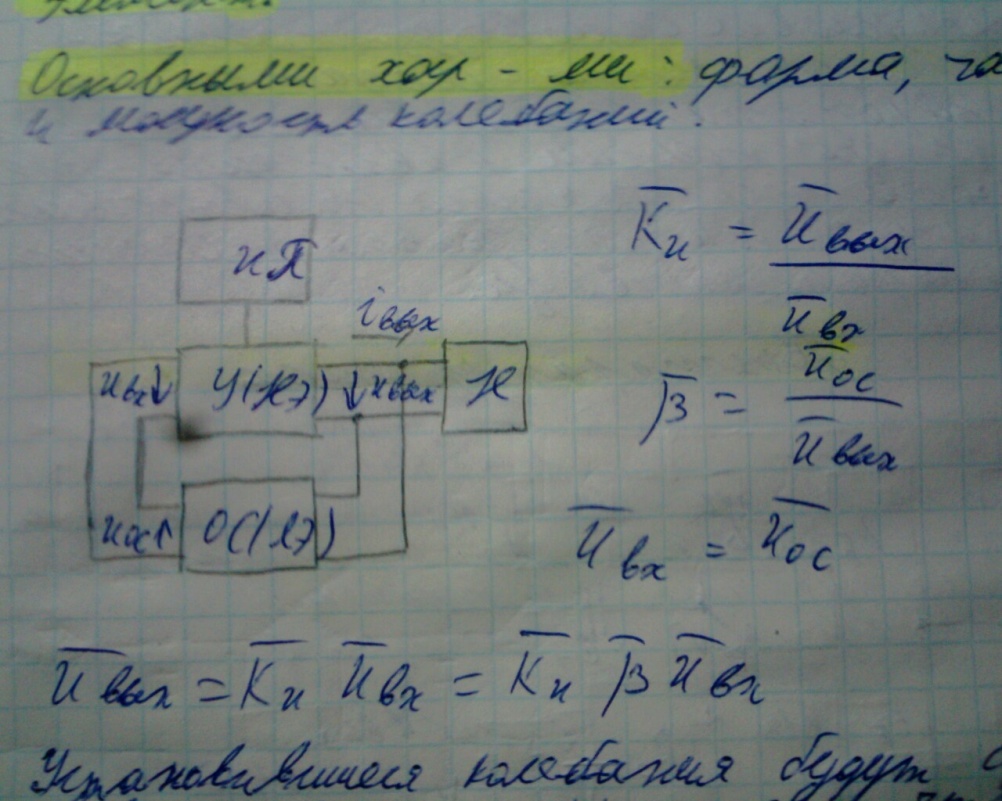

Любой автогенератор содержит автоколебательную систему и усилительный элемент.

Основные характеристики: форма, частота, мощность.

Представляет собой однотактный усилитель VT, включённый по схеме с общим эмиттером, с нагрузкой в виде пар-го колебательного контура Lk Ck и цепи обратной связи, созданной с индуктивным элементом Lk контура. Усилитель выполнен по схеме с фиксированным напряжением смещения делителем RБ1 и RБ2 и термостабилизирующей RэСэ – цепью.

На вход усилителя через конденсатор Сб, ёмкостное сопротивление, которого на частоте генерации не значительно, поступает связи, представленный ЭДС базовой Lб.

Коллекторный ток, появившийся в момент включения источника питания Un, заряжает конденсатор Ck, который затем разряжаясь на индуктивный элемент Lk, создаёт в контуре колебания с резонансной частотой. Амега0 = 1/квадр. корень Lk*Ck
