Импульсные преобразователи напряжения с накопительным дросселем

Принцип действия импульсных преобразователей постоянного тока, понижающий транзисторный регулятор.

Импульсные регуляторы постоянного тока

Есть две категории любых импульсных преобразователей напряжения:
• С трансформатором
• С накопительным дросселем
Преобразователь любой из этих двух категорий может быть как понижающим, так и повышающим, в устройствах с накопительным дросселем это зависит от схемы включения, в устройствах с трансформатором от коэффициента трансформации.

На выходе таких схем всегда будет или постоянное или пульсирующее напряжение.
Переменное напряжение на их выходе не получить.

Общая схема повышающего импульсного преобразователя с накопительным дросселем:

Сигнал который необходимо подавать в точку А1 по отношению к общему проводу:

Общая схема понижающего импульсного преобразователя с накопительным дросселем:

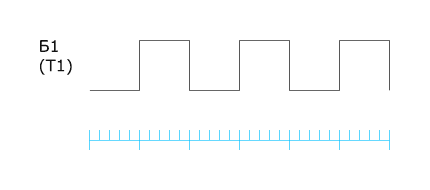

Сигнал который необходимо подавать в точку Б1 по отношению к истоку транзистора:

Как работают импульсные преобразователи с накопительным дросселем?

Рассмотрим на примере повышающего преобразователя.
Накопительный дроссель L1 подключен так, что при открывании транзистора T1 через них начинает протекать ток от источника "+ПИТ", при этом ток возрастает в дросселе не мгновенно, так как энергия запасается в магнитном поле дросселя.
После того как транзистор T1 закрывается, запасённой в дросселе энергии необходимо высвободится, это следует из физики явлений происходящих в дросселе, соответственно единственный путь этой энергии пролегает через источник +ПИТ, диод VD1 и нагрузку подключенную к ВЫХОДу.
При этом максимальное напряжение на выходе зависит только от одного - сопротивления нагрузки.
Если у нас идеальный дроссель и если нагрузка отсутствует, то напряжение на выходе будет бесконечно большим, однако мы имеем дело с далёким от идеала дросселем, по этому без нагрузки напряжение просто будет очень большим, возможно настолько большим что случиться пробой воздуха или диэлектрика между клеммой ВЫХОД и общим проводом, но скорее пробой транзистора.

Если дроссель желает высвобождает всю энергию которую накопил (за вычетом потерь), то как же регулировать напряжение на выходе таких преобразователей?
Очень просто - запасать в дросселе ровно столько энергии, сколько необходимо, что бы создать нужное напряжение на известном сопротивлении нагрузки.
Регулировка запасённой энергии производится длительностью импульсов открывающих транзистор (временем в течении которого открыт транзистор).

В понижающем преобразователе в дросселе происходят точно те же процессы, однако в этом случае при открывании транзистора дроссель не даёт напряжению на выходе увеличиться мгновенно, а после его закрывания, высвобождая запасённую энергию с одной стороны через диод VD1 а с другой через нагрузку подключенную к ВЫХОДу поддерживает напряжение на клемме ВЫХОД.
Напряжение на выходе такого преобразователя не может оказаться больше чем напряжение +ПИТ.
