Расчет транзистора по постоянному току

Выбор транзистора

- Допустимый ток коллектора: I_{к доп} > 5 I_н = 5 U_н/R_н = 5∙0,6/220=13,64 мA

- Допустимое напряжение между коллектором и эмиттером: U_{кэ доп} > 10 U_н = 10∙0,6 = 6 В

- Статический коэффициент усиления по току выбирается из условия:

В ³ (0,8¸1,5) К => B ≥ 0,8∙90-1,5∙90 = 72 – 135 => В = 100.

- Частотные параметры транзистора выбираются в соответствии с заданным значением верхней границей частоты f_в: f_гр > 10f_в = 40∙10⁴ Гц.

По расчетным данным подходит транзистор: КТ325Б:

Транзистор	Uкэ доп, В	Iк доп, А	Рк доп, Вт	Iк0, А	fгр, Гц	Ск, Ф	h11э, Ом	h12э	h21э	h22э, См
КТ325Б		60∙10^-3	225∙10^-3	0,5∙10^-6	800∙10^6	2,5∙10^-12		0,1∙10^-3		34∙10^-6

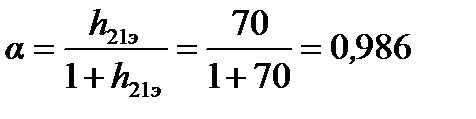

Собственные параметры транзистора (через h-параметры) для схемы с общим эмиттером:

; ; ;

Рис. 1. «Схема усилителя с RC ‑ связями»

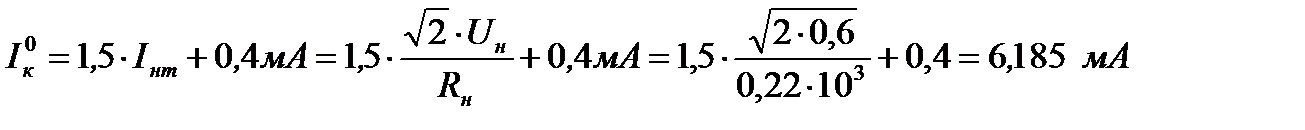

- Выбор тока коллектора в рабочей точке I_к⁰. Для каскадов предварительного условия принимают:

- Ток базы в рабочей точке:

Полученное значение тока базы должно превышать амплитуду входного тока в 1,2-1,5 раза

где R_вх – входное сопротивление усилителя, R_вх = 0,8∙ h_11э = 0,8∙400 = 320 Ом.

- Напряжение между коллектором и эмиттером в рабочей точке:
