Вопрос №102

Шифратором называют кодовый преобразователь, который имеет п входов и k выходов, и при подаче сигнала на один из входов (обязательно только на один) на выходах появляется двоичный код возбужденного входа Очевидно, что число выходов и входов в полном шифраторе связано соотношением

Рассмотрим принцип построения шифратора на примере преобразования 8-разрядного единичного кода в двоичный код Схема такого шифратора приве­дена на рис 15 3 а, а его условное схематичное обозначение — на рис 15.3 б. Если все входные сигналы имеют нулевое значение, то на выходе шифратора будем иметь нулевой код Yo=Y\=Yi=0

Младший выход, т е. выход с весовым коэффициентом, равным 1, должен возбуждаться при входном сигнале на любом из нечетных входов, так как все

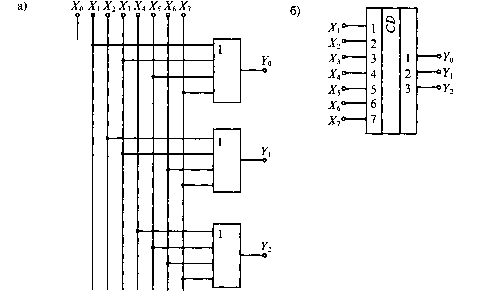

Рис 15.3. Схема шифратора восьмиразрядного единичного кода (а) и его условное схематическое обозначение (б)

нечетные номера в двоичном представлении содержат единицу в младшем разря­де. Следовательно, младший выход — это выход схемы ИЛИ, к входам которой подключены все входы с нечетными номерами.

Следующий выход имеет вес два. Он должен возбуждаться при подаче сигна­лов на входы с номерами 2, 3, 6, 7, т. е. с номерами, имеющими в двоичном представлении единицу во втором разряде. Таким образом, входы элемента ИЛИ должны быть подключены к входным сигналам, имеющим указанные номера.

Как следует из выполненного построения, при помощи шифратора можно сократить (сжать) информацию для передачи ее по меньшему числу линий связи, так как k<n. Обратное преобразование, т. е. восстановление информации в перво­начальном виде можно выполнить с помощью дешифратора. Очевидно, что максимальное число входов шифратора не может превышать количество возмож­ных комбинаций выходных сигналов, т. е. необходимо выполнение условия й<2* (см. уравнение (15.1) для полного шифратора).

Дешифратором называют преобразователь двоичного я-разрядного кода в унитарный 2"-разрядный код, все разряды которого, за исключением одного, рав­ны нулю. Дешифраторы бывают полные и неполные. Для полного дешифратора выполняется условие:

где п — число входов, а N — число выходов.

В неполных дешифраторах имеется п входов, но реализуется N<2" выходов. Так, например, дешифратор, имеющий 4 входа и 10 выходов будет неполным, а дешифратор, имеющий 2 входа и 4 выхода, будет полным.
