RC генераторы синусоидальных колебаний





Доверь свою работу кандидату наук!
1500+ квалифицированных специалистов готовы вам помочь

R-C генераторы синусоидальных колебаний

Сглаживающие RC фильтры

В схемах выпрямления малой мощности дроссель фильтра может быть заменён резистором RФ. Такие типы фильтров называют RC фильтрами

Расчёт сглаживающего RC фильтра должен вестись с учётом следующих условий

Коэффициент сглаживания фильтра

Сопротивление резистора RФ обычно задаются в пределах RФ = (0,15…0,5)RH; КПД резистивно-емкостного фильтра сравнительно мал и обычно составляет 0,6…0,8, причем при ηф = 0,8 RФ = 0,25RH.

Преимущества резистивно-емкостных фильтров: малые габариты, масса и стоимость; недостаток – низкий КПД.

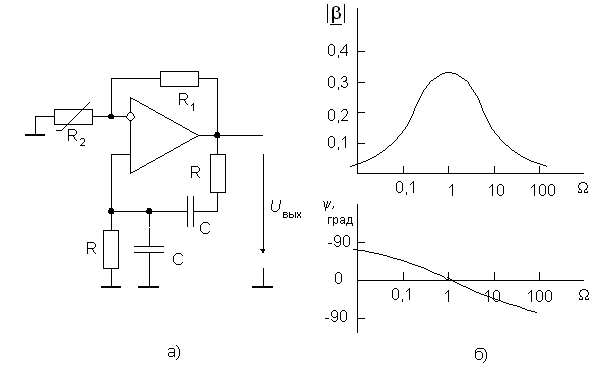

Простейшая схема RC-генератора синусоидальных колебаний на операционном усилителе приведена на рис. 37а.

Рис. 37. RC-генератор синусоидальных колебаний

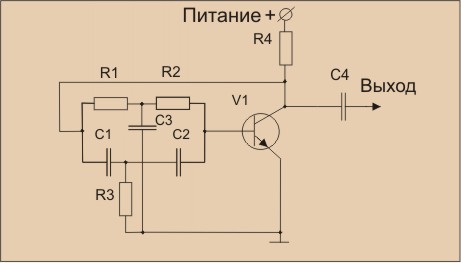

RC генераторы используют для задания частоты резисивно - емкостную связь. Основные два вида генераторов синусоидальных колебаний это: генератор с фазосдвигающей цепьюи генератор на основе моста Вина. Генератор с фазосдвигающей цепью - это обычный усилитель с фазосдвигающей цепью обратной связи. На комбинации цепочек имеют место потери мощности, поэтому транзистор должен иметь достаточно высокий коэффициент усиления.

Частота генератора рассчитывается по формуле.

R в этой формуле - значения сопротивлений R1,R2, (они одинаковые). C - это соответственно, любое из значений емкости С1 или С2 (также одинаковые)

Генератор на основе моста Вина – двухкаскадный усилитель с цепью опережения-запаздывания и делителем напряжения.

Резисторы R1 и R2 одинакового номинала(по сопротивлению), сопротивление резистора R3 примерно вполовину меньше. Емкость конденсаторов C1 и C2 равна, а конденсатора C3 - примерно в два раза больше.
Частота генерируемых колебаний определяется соотношением.

Где C - номинал конденсатора C1(C2), R номинал сопротивления - R1(R2).
При R1,R2 = 10KOm, R3=4,7KOm, C1,C2 =16нФ, C3=33нФ частота равняется, примерно - 1000гц.
Используя сдвоенный переменный резистор (в качестве R1 и R2) можно плавно изменять частоту колебаний в больших пределах.



Генератор синосуидальных колебаний имеющий несколько поддиапазонов, можно получить с помощью несложной коммутационной схемы, с помощью которой можно попеременно подключать конденсаторы различной емкости, в качестве С1, С2 и С3. Подобное устройство может быть очень полезным для радиолюбителя, в частности - для настройки различных усилительных каскадов.

Электронные генераторы синусоидальных колебаний (L,C –генератор)

LC-генераторы

Генераторы синусоидальных колебаний – это генераторы, которые генерируют напряжение синусоидальной формы.

Они классифицируются согласно их частотно-задающим компонентам. Тремя основными типами генераторов являются LC генераторы, кварцевые генераторы и RCгенераторы.



LC генераторы используют колебательный контур из конденсатора и катушки индуктивности, соединенных либо параллельно, либо последовательно, параметры которых определяют частоту колебаний.



Кварцевые генераторы, подобны LC генераторам, но обеспечивают более высокую стабильность колебаний.



RC-генераторы используются на низких частотах, в них для задания частоты колебаний используется резистивно-емкостная цепь.
