Теоретическая часть. Порядок выполнения лабораторной работы

Порядок выполнения лабораторной работы

Оборудование и материалы для выполнения работы

ЗАКАЛКА УГЛЕРОДИСТЫХ СТАЛЕЙ

Цель работы

1. Изучить теоретические основы выбора температуры закалки углеродистых сталей.

2. Изучить влияние среды охлаждения (скорости охлаждения) на твердость стали при закалке.

3. Установить влияние содержания углерода в стали на результаты закалки.

1. Нагревательные печи с автоматическими приборами для регулирования температуры.

2. Баки с различными охлаждающими средами (вода, масло).

3. Твердомеры Роквелла с алмазными наконечниками.

4. Образцы углеродистых сталей с различным содержанием углерода.

1. Перед выполнением лабораторной работы необходимо ознакомиться с основными теоретическими положениями.

2. Выполнить в соответствии с заданием экспериментальную часть.

3. Провести анализ полученных результатов и сделать необходимые выводы по результатам работы всей подгруппы.

Цель любого процесса термической обработки заключается в том, чтобы нагревом до определенной температуры, выдержкой и последующим охлаждением с определенной скоростью вызвать желаемое изменение структуры металла или сплава и, соответственно, изменение свойств. Следовательно, основными факторами воздействия при термической обработке являются температура, время выдержки и скорость последующего охлаждения.

В практике машиностроения различают первичную и вторичную термическую обработки. Назначение первичной термической обработки заключается в подготовке структуры к последующим операциям механической и окончательной термической обработки. К этому виду обработки относятся различные виды отжига и нормализации. Назначение вторичной (окончательной) обработки – получение необходимых эксплуатационных свойств деталей и изделий. К окончательной термической обработке относятся закалка и отпуск.

Цель закалки конструкционных и инструментальных сталей – достижение высокой прочности и высокой твердости. Сущность закалки заключается в получении пересыщенного твердого раствора. Пересыщение твердого раствора вызывает искажения кристаллической решетки, которые приводят к большим напряжениям и появлению дислокаций, компенсирующих эти искажения. Большие напряжения и высокая плотность дислокаций затрудняют пластическую деформацию и повышают прочность и твердость стали.

Закалка применима к сплавам, в которых могут образовываться ограниченные твердые растворы. При нагреве таких сплавов увеличивается растворимость компонентов. Если охлаждать сплав с большой скоростью, не оставляя времени на диффузию, то в процессе охлаждения выделение избыточных атомов растворенного компонента не произойдет. Тогда при комнатных температурах зафиксируется пересыщенный твердый раствор. Еще большее пересыщение может быть получено в сплавах, которые испытывают полиморфные превращения при нагреве и охлаждении. Наибольший эффект при закалке наблюдается в железо-углеродистых сплавах – сталях. Аустенит (твердый раствор углерода в g-железе) может растворить углерода в сотни раз больше, чем феррит (твердый раствор углерода в a-железе). Поэтому, если нагревать сталь до температур перестройки решетки и охлаждать, не давая углероду возможности выделяться из аустенита, то при обратной перестройке решетки возникает очень большое пересыщение железа углеродом. Такое пересыщение вызывает значительное изменение свойств.

Скорость охлаждения, при которой углерод не успевает выделяться из твердого раствора, называется критической скоростью охлаждения. Она может быть определена по диаграмме изотермического превращения переохлажденного аустенита для каждой стали. Геометрически это касательная к кривой начала превращения аустенита в феррито-карбидную смесь.

На рис. 1 представлена диаграмма изотермического превращения (или
С-образная диаграмма) для стали с 0,8 % углерода.

Для углеродистых сталей время до начала распада аустенита очень мало (t _инк = 0,5¸1,0 с), и критическая скорость достигается только при охлаждении в воде или в водных растворах солей

При очень малой скорости охлаждения (V ₁) аустенит будет превращаться в перлит (грубая смесь кристаллов феррита и цементита). С увеличением скорости охлаждения (V ₂ и V ₃) число центров зарождения феррита и цементита увеличивается и размеры кристаллов этих фаз уменьшаются. Более дисперсные (мелкозернистые) структуры – сорбит, троостит – имеют более высокую твердость, чем перлит. При скорости охлаждения больше V _кр превращение аустенита в смесь феррита и цементита произойти не может, так как скорость диффузии углерода при температурах ниже 200 °С очень мала. Однако
g-решетка должна перестроиться в a-решетку, обладающую меньшим запасом энергии при низких температурах. Образуется пересыщенный твердый раствор углерода в a-железе. Решетка железа сильно искажается, становится тетрагональной, а не кубической. Возникает большое количество дислокаций и других дефектов. Поэтому сплав имеет высокую твердость и прочность, но очень низкую пластичность. Такая структура носит название мартенсит.

Рис. 1. Диаграмма изотермического распада переохлажденного аустенита эвтектоидной стали

Можно сказать, что закалка стали – это термическая операция получения структуры мартенсита, пересыщенного твердого раствора углерода в a-железе.

Основным фактором, определяющим твердость и прочность мартенсита, являются искажения кристаллической решетки a-железа, вызванные внедренными атомами углерода. Чем больше содержание углерода в мартенсите, тем больше тетрагональность решетки и выше твердость мартенсита (рис. 2).

Исходными условиями выбора температуры закалки являются требуемые свойства, которые должна обеспечить закаленная сталь.

Конструкционная сталь (<0,8 % С) применяется для изготовления деталей машин, механизмов и различного рода конструкций. Стали должны после закалки обладать высокими прочностными свойствами, особенно высокой усталостной прочностью, т.к. детали машин и механизмов испытывают сложные знакопеременные нагружения.

На рис. 3 представлена левая (так называемая «стальная» часть диаграммы железо-цементит). С помощью диаграммы проследим за превращениями, происходящими при нагреве сталей.

При нагреве выше линии PSK (или критической температуры Ас ₁), но ниже GS (критическая температура Ас ₃) структура стали будет состоять из зерен аустенита и феррита.

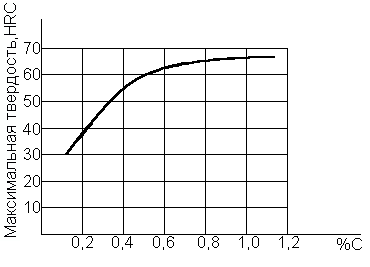

Рис. 2. Твердость мартенсита в зависимости от содержания углерода

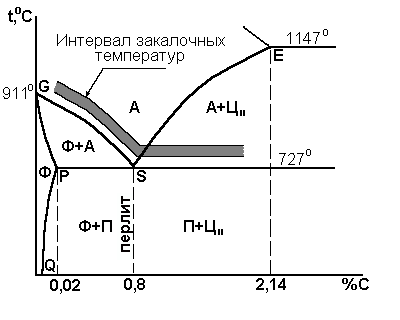

Рис. 3. «Стальная» часть диаграммы Fe-Fe₃C

При последующем охлаждении со скоростью, равной или больше критической, аустенит превратится в мартенсит, а феррит превращений не испытывает. После такой закалки структура будет состоять из очень твердых кристаллов мартенсита и мягких, пластичных кристаллов феррита. Отсюда низкая твердость и прочность, а главное – низкая усталостная (циклическая) прочность стали. Следовательно, такая закалка не обеспечит высокие эксплуатационные свойства конструкционных сталей.

Если при закалке нагреть доэвтектоидную сталь выше линии GS (Ac ₃), то произойдет превращение феррита и перлита в аустенит. Последующее охлаждение с критической скоростью позволит получить однородный мартенсит, характеризующийся высокой прочностью и значительной усталостной прочностью.

Большое влияние на свойства стали после закалки оказывает температура нагрева и время выдержки при этой температуре. Чем выше температура нагрева и длительнее выдержка при этой температуре, тем интенсивнее происходит рост аустенитных зерен. Рост зерна при нагреве вызывается стремлением сплава к уменьшению поверхностной энергии зерен. Из крупнозернистого аустенита после охлаждения получатся крупные кристаллы мартенсита (крупноигольчатый мартенсит). Это приведет к высокой хрупкости стали.

Следовательно, для доэвтектоидных (конструкционных) сталей температура закалки должна быть выше точки Ас₃ (линии GS), однако это превышение не должно быть большим.

Для получения оптимальных свойств после закалки необходимо производить нагрев до температуры, определяемой эмпирической формулой:

t _{зак. доэвт.} = Ас ₃ + (30 ¸ 50) °С.

Все заэвтектоидные стали – инструментальные. Материалы, идущие на изготовление инструментов (особенно режущих), должны обеспечивать высокие твердость и износостойкость, высокую прочность. Эти свойства получают часто в ущерб пластичности стали, в противном случае инструмент не будет обладать высокими режущими свойствами.

При нагреве выше линии SK (Ас ₁) превращение претерпевает лишь перлит (рис. 3), а цементит не успевает раствориться в аустените. После нагрева до этих температур структура стали – аустенит и цементит. При охлаждении со скоростью больше критической получается структура, состоящая из твердых и износостойких кристаллов мартенсита и кристаллов цементита, имеющих еще большую твердость и износостойкость. Нагрев до более высоких температур не приведет к повышению твердости; но резко увеличится размер зерен аустенита (т.к. растворение кристаллов цементита уже не будет сдерживать их рост), что отрицательно скажется на механических свойствах.

Следовательно, для заэвтектоидных (инструментальных) сталей температура закалки должна быть выше точки Ас₁ (линии SK).

Нагрев под закалку инструментальных сталей осуществляется до температур:

t _{зак. заэвт.} = Ас ₁ + (30 ¸ 50) °С.

Область оптимальных температур нагрева сталей под закалку представлена на рис. 3.

Дата добавления: 2015-05-06
