Экспериментальная установка. Определение коэффициентов сухого трения проводится на установке, состоящей из электронного блока (1) ИСМ – 1К

Определение коэффициентов сухого трения проводится на установке, состоящей из электронного блока (1) ИСМ – 1К, поворотного стола (2) и стойки (3) (рис.5).

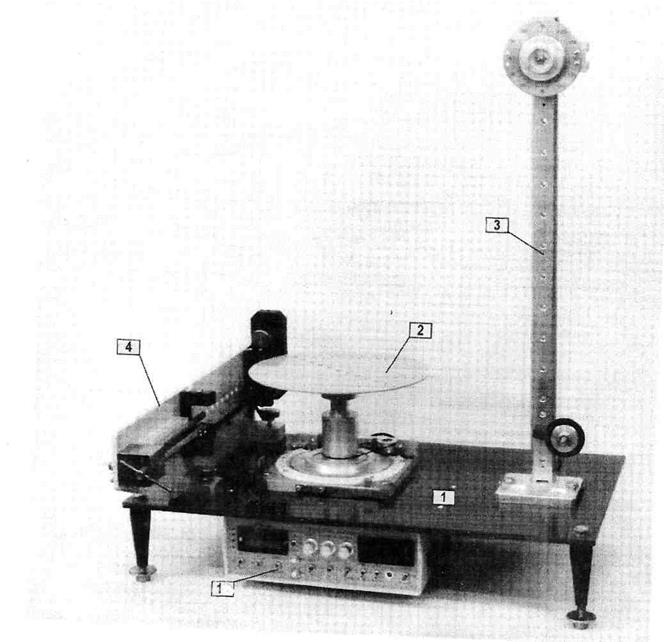

Рис. 5. Общий вид экспериментальной установки

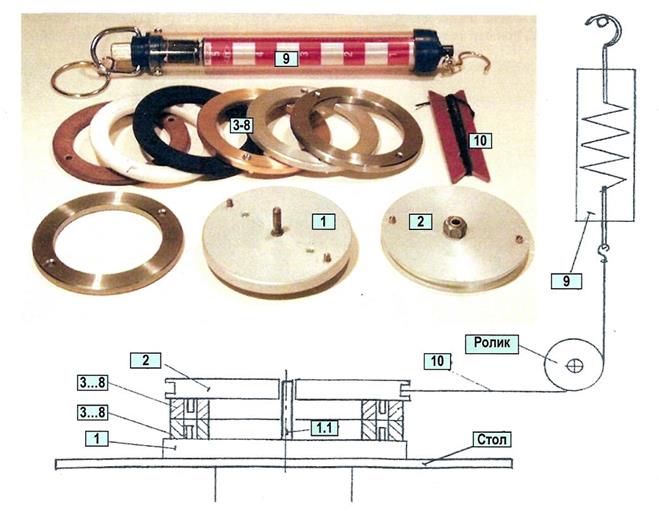

Трибометр (рис.6) предназначен для измерения сил трения, возникающих между различными фрикционными парами. Он состоит из диска 1 и диска–шкива 2, на которые надеваются кольца из набора 3–8 из исследуемого и контактирующего материала, динамометра 9, который подвешивается к стойке и соединяется с диском–шкивом 2 через ролик нитью 10.

Рис. 6. Трибометр

В состав трибометра входят также грузы известной массы, которые при работе накладываются на верхний диск 2. при повороте (вращении) поворотного стола между исследуемым и контактирующим кольцами возникает сила трения, которую фиксирует динамометр.

Рис. 7. Измерительная система ИСМ – 1К

Электронный блок ИСМ–1К (рис.7) обеспечивает многовариантное исследование кинематики и динамики систем. В этой работе – измерение периодов вращения поворотного стола и питание двигателя, вращающего стол. Тумблер включения питания блока Т находится на правой боковине корпуса.

Требуемое разрешение таймера (0,1мс, 1 мс или 0,01 с) устанавливается тумблером 10 «0,1мс/1мс/0,01с»; максимальный измерительный интервал времени равен соответственно 1, 10 или 100с, на экране дисплея 11 отображается интервалы времени в миллисекундах (для разрешения 0,1 мс и 1 мс) или в секундах (для разрешения 0,01с).

Тумблер 3 «прив.1/0/прив.2» подключает к блоку питания электродвигатель. При среднем положении ручки привод отключен.

Тумблер 8 «:1/:2/:4» – это тумблер объединенных измерений. В положении «:1» регистрируется значение каждого интервала времени (например, время одного оборота стола), в положении «:2» регистрируется суммарное значение двух последовательных интервалов времени (например, суммарное время двух оборотов).

Рис. 8. Стол поворотный

Стол поворотный состоит из платформы 2 с отверстиями для фиксации изучаемых объектов, закрепленной на стойке 3. На трехступенчатом шкиве стойки (диаметром 24, 48 и 96 мм) установлены штифты для закрепления нитей. Стойка вращается на подшипниках на вертикальной оси, закрепленной в основании со шкалой 1. Снизу к стойке прикреплен диск 3.1 с диаметрально противоположными радиальной прорезью и риской указателем. Риска перемещается вдоль, шкалы по которой отсчитывается угловая координата стола с разрешением 1 градус, при прохождении прорези через зазор фотодатчика 6. Это соответствует положению риски на нулевом делении шкалы – срабатывает таймер измерительной системы ИСМ – 1К. Это позволяет фиксировать время поворота стола на 360° или 720°. Внутри стойки под центральным отверстием платформы размещен упругий контакт 4, через который подается питание к устройствам, расположенными на платформе. Рядом со столом установлен механический тормоз с кнопкой 5.1 и защелкой 5.2. При нажатии на кнопку вниз стол затормаживается, а защелка фиксирует кнопку в нижнем положении. Для отпускания тормоза нужно сдвинуть защелку на себя.
