Пример 5. Реализация логических функций на базовых логических элементах

Пример 4

Реализация логических функций на базовых логических элементах

Дано: логическая формула имеет следующий вид:

Задание: реализовать формулу в виде схемы на базовых логических элементах НЕ, И, ИЛИ,

Решение: определим, какие логические элементы и сколько таких элементов потребуется для вычерчивания схемы.

Ясно, что над значением А будет выполняться операция отрицание - для этого необходим один элемент НЕ. Необходимы два элемента ИЛИ: в них будут складываться значения А и B,а также значения и . Потребуетсятакже один элемент И для умножения суммы А и В на С.

Таким образом, схема будет иметь следующий вид:

Дано: логическая формула имеет следующий вид:

Задание: реализовать формулу в виде схемы на базовых логических элементах НЕ, И,ИЛИ.

Решение; Определим, какие логические элементы и сколько таких элементов потребуется для вычерчивания схемы. Необходимы триэлемента НЕ, один элемент ИЛИ и два элемента И.

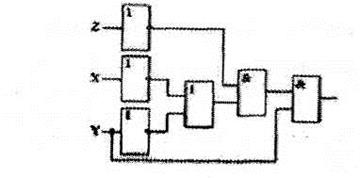

Таким образом, схема будет иметь следующий вид:
