Взаимодействие свай с окружающим грунтом (процессы, происходящие в грунте при устройстве свайных фундаментов)

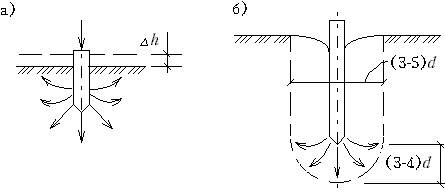

При забивке сваи в грунт частицы грунта выдавливаются из-под ее острия в стороны и вверх. При погружении сваи до глубины менее 4d наблюдается выпор грунта на поверхность основания (рис.Ф.14.37,а). Подъем поверхности основания происходит на расстоянии (3-4)d вокруг сваи. Величина подъема основания зависит от влажности грунта.

При дальнейшем погружении сваи наблюдается только внутренний выпор (рис.Ф.14.37,б), что приводит к уплотнению грунта в пределах цилиндрического тела диаметром до (3-5) d в зависимости от вида грунта. Под нижним концом сваи образуется зона, в пределах которой плотность грунта максимальная. Размер этой зоны зависит от вида грунта и его прочностных свойств. В песчаных грунтах после прекращения забивки сваи в этой перенапряженной зоне начинается процесс релаксации напряжений, происходит разуплотнение грунта и размер переуплотненной зоны грунта уменьшается.

В водонасыщенных глинистых грунтах процесс погружения сваи сопровождается разрушением структурных связей и возникновением избыточного давления в поровой воде, что приводит также к выпиранию грунта на поверхность. Это выпирание сопровождается значительным подъемом поверхности грунта и продолжается несколько дней после прекращения процесса забивки сваи. Вокруг висячей сваи возникает напряженно-деформированная зона. Вертикальные сжимающие напряжения имеют максимум непосредственно у сваи, уменьшаясь в радиальном направлении. На расстоянии примерно 3d от оси сваи их величина незначительна и не вызывает уплотнения грунта. Поэтому, чтобы не происходило наложения напряжений от соседних свай, их рекомендуют располагать на расстоянии не менее 3d друг от друга.

Для свай-стоек, опирающихся на более прочные грунты, расстояние между осями свай в уровне их острия принимается равным 1,5d.

Касательные напряжения на боковой поверхности сваи увеличиваются до определенной глубины, оставаясь затем практически постоянными в пределах всей длины ствола сваи. В ряде опытов было отмечено увеличение сил трения с глубиной.



13. Сколько времени рекомендуется обычно отводить на “отдых” сваи?

Продолжительность "отдыха" сваи, после которого замеряется истинный или действительный отказы для песчаных грунтов, составляет 3-5 суток. В глинистых грунтах он больше: в супесях - 5-10 суток, в суглинках - 15-20 суток, в глинах - 25-30 суток и более




14. Что такое отказ сваи и чем отличаются ложный и действительный отказы сваи?

Перемещение сваи от одного удара молотом называется отказом сваи. Отказ сваи определяется при достижении сваей проектной отметки. Используя величину отказа, можно определить несущую способность сваи теоретическим методом.



В маловлажных песчаных грунтах несущая способность свай во времени снижается. Это объясняется тем, что под концом сваи при забивке образуется зона уплотнения (рис.Ф.14.33,а), которая после прекращения процесса забивки сваи уменьшается за счет релаксации напряжений, что и приводит к уменьшению первоначальной несущей способности сваи. Это явление подтверждается контрольной добивкой сваи после отдыха - интервала времени. Отказ до отдыха называется ложным, а отказ после отдыха - истинным. Поэтому в песчаных грунтах величина отказа после отдыха будет больше, чем без отдыха. В глинистых грунтах отказ после отдыха будет меньше, чем до отдыха, так как при забивке сваи происходит разрушение структурных связей, рост гидродинамического давления воды и ее движение по стволу сваи вверх , что играет роль смазки, уменьшая в совокупности несущую способность сваи. После отдыха сваи происходит засасывание сваи в грунт за счет частичного восстановления структурных связей.

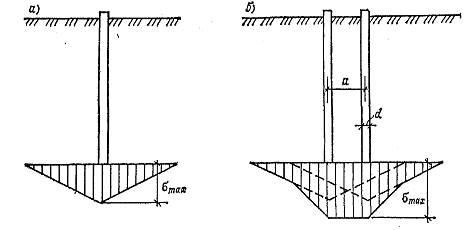

Сваи трения передают усилия на грунты основания че­рез боковую поверхность и нижний конец. В зависимости от соотношения этих усилий эпюра вертикальных напряжений, возникающих в горизонтальной плоскости, проходящей через нижний конец сваи, будет иметь различное очертание.

При загрузке свайного куста конусообразные объемные эпюры пересекаются, и при некотором расстоянии а между осями свай суммарная эпюра напря­жений в плоскости их нижних концов может быть представлена в разрезе в виде сложной фигуры (рис. 11.17,6), у которой максимальное напряжение существенно превышает напряжение, возникающее при загрузке одиночной сваи.

Давление, передаваемое нижним концом одиночной сваи в начале загружения, будет вызывать только упругие деформа­ции грунта; по мере увеличения давления под сваей появится зона уплотнения, при некотором значении давления под сваей возникнет зона пластических деформаций, в которой грунт бу­дет находиться в предельном равновесии. Зона пластических деформаций станет передавать давление от сваи как вниз,* так и в стороны. В этом случае в основании одиночной сваи сле­дует различать три зоны (рис. 11.18): зону предельного равно­весия (пластических деформаций) 1, зону уплотнения грунта 2, вону упругих деформаций 3.

При сравнительно частом размещении сваи в кустах раз­витие зон пластических деформаций ограничивается из-за воз­никновения в грунте напряженного состояния от загрузки со­седних свай. По этой причине устойчивость грунтов под свай­ным кустом, как правило, существенно выше, чем под одиноч­ными сваями.



16. Почему при определении сил трения не учитывается вид материала сваи?

При погружении сваи в грунт на ее боковой поверхности образуется грунтовая "рубашка", которая как бы прилипает к ее боковой поверхности, перемещаясь как единое целое со сваей. Трение возникает не между телом сваи и грунтом, а между грунтовой "рубашкой" и окружающим грунтом. Поэтому силы трения мало зависят от вида материала сваи.
