Теориядан қысқаша мағлұматтар

Интегралдық ОК бірқатар параметрлермен сипатталып, бұл компонентті шығу сапасының көз-қарасы бойынша, олардың өздерінің функциясымен өрнектеледі. Параметрлер ішінде, әдетте келесі негіздер болады.

I_кір орташа кіріс тоғы ОК кірісінде сигнал жоқ болғанда, оның кіріс шықпаларында токтар өтеді.

ОК-тің кіріс токтарын орташа кіріс токтар арқылы бағалауға болады:

I_кір=I₁+I₂/2 (7.1)

мұндағы: I₁ және I₂ инвертті және инвертсіз кірістегі токтар ∆I_кір кіріс токтарының айырмасы мына өрнекпен анықталады:

∆I_кір=I₁-I₂ (7.2)

Тұрақты токтағы кернеу күшею коэффициенті ОК-кіш көрсеткіші:

К_у=-R₂/R₁ (7.3)

U_ығ ығысу кернеуін – кернеу мәні, яғни ОК-ші кірісіне міндетті түрде беру керек. Сонымен, шығыс тоғы кернеу “0”-ге тең болуы керек. U_ығ ығысу кернеуін ∆U_кір шығыс кернеуін біле отырып, ондағы кіріс кернеуінің және күшею коэффицментінің болмауы арқылы табуға болады:

U_ығ=∆U_кір/K_y (7.4)

R_кір кіріс кедергісі. Кіріс кедергісінің екі құраушысын ажыратымыз, дифференциялдық кіріс кедергісі және симфаздық сигнал бойынша кіріс кедергісі биполярлық ОК-тегі дифференциялдық кіріс кедергісі 10кОм... 10МОм шектерінде болады, синфазды сигнал бойынша кіріс кедергісі ∆U_{кір ығ} синфаздық кіріс кернеуінің өсімшесінің ∆I_{кір ығ} орташа кіріс тоғының өсімшесіне қатынасы:

R_{кір ығ}=∆U_{кір ығ}/∆I_{кір ығ} (7.5)

дифференциялдық кіріс кедергісінің ОК кірістері мен бақыланып, келесі формуламен анықталады:

R_{кір диф}=∆U_кір/∆I_кір (7.6)

мұндағы: ∆U_кір-операциясының күшейткіш кірістеріндегі кернеу арасындағы өзгерісі ∆I_кір кіріс тоғының өзгерісі, R_шығ шығыс кедергісі интегралдық ОК-те 20... 2000 Ом құрайды. Шығыс кернеуінің өсу жылдамдығы V_{u шығ} ОК-тегі шығыс кернеуінің қатынасы уақыт бойынша өсуі, оның кіріс кернеуіндегі кірісімен өзгереді:

V_{u шығ} = U_кір/t_уст (7.8)

Тәжірибенің орындалу тәртібі.

1-тәжірибе. Кіріс тоғын өлшеу.

7.1-суретте бейнеленген сұлбасы бар 11.001 файлын ашыңыз. Сұлбаны қосыңыз. ОК кіріс тоқтарын өлшеңіз. ОК-тегі кіріс токтардағы орташа кіріс ток I_кір және ∆I_кір айырмасын нәтижелері бойынша өлшеу. Нәтижелерді “Тәжірибе нәтижелері” бөліміне енгізу (7.1-сурет бар).

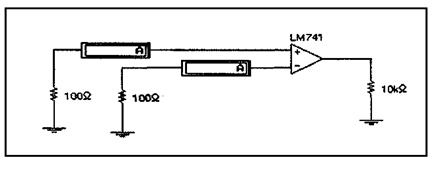

7.1 – сурет. ОК кіріс токтарын өлшеу

2-тәжірибе. Ығысу кернеуін өлшеу.

7.2-суретте бейнеленген сұлбасы бар. 11002 файлын ашыңыз. Сұлбаны қосыңыз. “Тәжірибе нәтижелері” бөліміне амперметр көрсеткішін жазып алыңыз.

Өлшеу нәтижелері бойынша U_ығ ығысу кернеуін есептеп, күшею коэффициентін сұлбасын ОК-не қолдану керек. “Тәжірибе нәтижелері” бөліміне есептеу нәтижелерін енгізу керек.

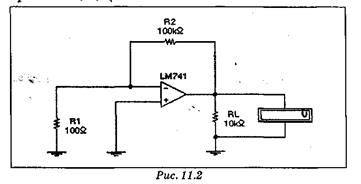

7.2 – сурет. Ығысу кернеуін өлшеу

3-Тәжірибе. Кіріс және шығыс кедергісін өлшеу.

7.3-суретте бейнеленген 11003 сұлбасы бар файлды ашыңыз. 7.3-суретте бейнеленген сұлбасы бар. I_кір кіріс токты және шығыс кернеуін U_шығ өлшеп, көрсетілген нәтижені “Тәжірибе қорытындысы” бөліміне жазамыз. [Space] перне кілтті қосқаннан кейін өлшейміз. Кіріс кернеуді және токты өлшемін есептеңіз. Алынған нәтижені дифференциялдық кіріс кедергісіне ОК есептейміз. Алынған қорытындыны “Тәжірибенің қорытындысы” бөліміне жазамыз.

б) Жүктелген резистордың R₄ кедергісін шығыс кернеудің U_шығ жуық шамамен алғандығы жарты мәніне тең болғанша кішірейтеміз.

а) Кедергінің R₄ мәніне жазып алыңыз яғни бұл жағдайда жуық шамамен алынған шығыс кернеуіне U_шығ 0_у тең, “Тәжірибелердің нәтижесі” бөлімінде.

7.3 – сурет. Кіріс және шығыс кедергісін өлшеу

4-Тәжірибе. Шығыс кернеуінің ОК уақыт өлшеуімен өсуі.

7.4-суретінде бейнеленген, 11-004 файлын сұлбасымен ашыңыз. Сұлбаны қосыңыздар. “Тәжірибелер нәтижесі” бөлімінде шығыс кернеуінің осциллограммасын салыңыз. Осциллограмма бойынша шығыс кернеуінің мөлшерін анықтаңыз, оның уақытының орнықтылығын және шығыс кернеуінің В/мкс-пен жылдамдығының өсуін есептеңіз.

Нәтижеге “Тәжірибелердің нәтижелері” бөліміне жазыңыз.

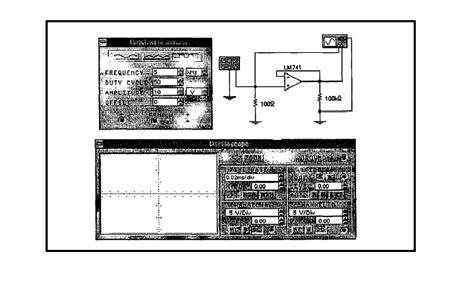

7.4 – сурет. Шығыс кернеуінің өсу жылдамдығының өлшеу сұлбасы

Тәжірибелердің нәтижесі.

1-тәжірибе. Кіріс токтардың өлшенуі

Инвертсіз кіріс тоғы (I₁)

Инверттік кіріс тоғы (I₂)

Орташа кіріс тоғы (I_k)

Әр түрлі кіріс токтары Oк ∆I_k

2-тәжірибе. Ығысу кернеуінің өлшеуі.

Күшейткіштің шығыс кернеуі U_шығ. Сұлбаның күшейту коэффициенті ығысу кернеуі U_ығ.

3-тәжірибе. Кіріс және шығыс кедергінің өлшенуі.

а) Кіріс тоғы I_к, кілтінің қайта қосылуына дейіндегі мкА.

Кіріс тоғы I_к, кілтінің қайта қосылуынан кейінгі мкА.

Кіріс кернеуінің өзгерісі, мВ.

Кіріс тоғының өзгерісі, мкА.

Кіріс дифференциялдық кедергі Ок, Ом.

б) Шығыс кернеуі U_шығ , В.

Шығыс кедергісі Ок R_шығ.

4-тәжірибе. Шығыс кернеуінің Ок уақыт өлшеуімен өсуі.

Шығыс кернеуі U_шығ.

Шығыс кернеуінің уақыт белгіленуі.

Шығыс кернеуінің Ок V_Uшығ жылдымдығының өсуі.

№8 зертханалық жұмыс

Инвертсіз күшейткіш

Жұмыстың мақсаты:

1. Күшейту коэффициентімен, инвертсіз күшейткіштің ОК бойынша өлшенуін анықтау.

2. ОК синусойдалдық кернеулердің шығыс және кіріс аралығындағы фазаларының әр түрлі болуын анықтау.

3. Күшейткіштіктің күшею коэффициентінің, тұрақты шығыс кернеуін құрауына тигізу әсерін зерттеу.

Құралдар мен элементтер
