Порядок выполнения эксперимента. · Убедитесь, что устройства, используемые в экспериментах, отключены от сети электропитания

· Убедитесь, что устройства, используемые в экспериментах, отключены от сети электропитания.

· Ознакомиться с электронным мультиметром и с порядком измерений (приложение 1).

· Ознакомиться с порядком работы с виртуальными устройствами (приложение 2).

· Соедините гнезда защитного заземления устройств, используемых в эксперименте, с гнездом "РЕ" источника G1.

· Соедините аппаратуру в соответствии с электрической схемой соединений.

· Установите переключателями в блоке А1 номинальные напряжения трансформаторов: первичные – 230В, вторичные -127В.

· Регулировочные рукоятки нагрузки А3 установите в крайнее против часовой стрелки положение.

· Приведите в рабочее состояние персональный компьютер А7 Войдите в каталог С:\Программное обеспечение учебного лабораторного комплекса «Электротехника и основы электроники \ Осциллограф\. На схеме АСН0-АСН8 и АСН1-АСН9 - дифференциальные аналоговые входы коннектора персонального компьютера с платой сбора данных, используемого в режиме виртуального "Двухканального осциллографа".

· Включите источник G1.

· Включите выключатель «Сеть» у всех используемых в экспериментах устройств.

· Измерьте действующие значения входного и выпрямленного напряжений на выпрямителе мультиметром.

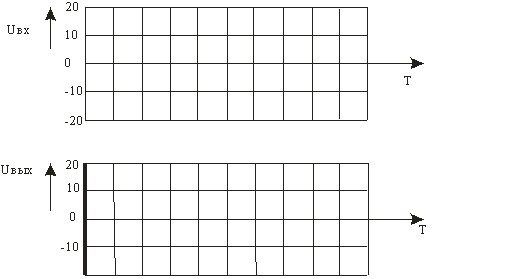

· Произведите осциллографирование входного напряжения и выходного напряжения на выпрямителе и постройте соответствующие кривые на графике (рис. 2.1)

Рис.2.1.

· Составьте схему со сглаживающим фильтром.

· Постройте графики напряжений с учетом сглаживающего фильтра.

· Определите среднее значение тока на выходе выпрямителя, при этом рукоятку нагрузки А3 установите в крайнее почасовой стрелки положение.

Вопросы для самостоятельной работы к допуску:

1. Изобразить схему трехфазной нулевой схемы выпрямления

2.. Объясните принцип работы трехфазной нулевой схемы выпрямителя.

3. Нарисуйте временные диаграммы для трехфазной нулевой схемы выпрямителя.

4. Схема, достоинства и недостатки трехфазного нулевого неуправляемого выпрямителя.

5. По каким параметрам выбирают вентили и трансформатор в выпрямительных установках?

6. Перечислите энергетические показатели выпрямителей.

7. Сравнение многофазных схем выпрямления.
