Цифровой счетчик импульсов

Порядок выполнения эксперимента

Т-триггеры используются как делители частоты на 2 или счетчики по модулю 2.

4. Установить блок триггеров.

5. Подключить источник ГН1 к гнёздам «5В». Установить перемычки. Включить стенд.

6. Сигнал с генератора импульсов ГИ подать на входы триггера (соединить Х10 с входами). Импульсы подаются кнопкой.

7. Проверить работу триггеров.

Содержание отчета

1.Название работы.

2.Цель работы.

3.Условные обозначения триггеров, временные диаграммы.

4.Вывод: указать область применения триггеров различных типов.

Контрольные вопросы.

1. Что называют триггером?

2. Как классифицируются триггеры по способу записи информации и по функциям?

3. Как работают триггеры?

4. Почему JK -триггеры называют универсальными?

5. Для чего используют Т -триггеры?

6. Как получить Т -триггер на основе D - или JK -триггеров?

7. Начертите схему делителя частоты.

8. Поясните его работу на временной диаграмме.

Цель работы: исследовать трехразрядный счетчик импульсов.

Общие сведения: цифровые счетчики импульсов предназначены для подсчета входных импульсов и фиксации их числа в каком либо коде.

Они относятся к наиболее распространенным цифровым устройствам и строятся на основе триггеров.

Коэффициентом или модулем счета К называют наибольшее число импульсов, которое может сосчитать счетчик (К=2^/\n)

По принципу работы различают:

-последовательные или асинхронные счетчики, у которых информация передается по цепочке триггеров, начиная с входного;

- параллельные или синхронные, у которых входные импульсы поступают одновременно на все триггеры, что увеличивает быстродействие.

По целевому назначению счетчики бывают суммирующими, вычитающими и реверсивными.

Суммирующий счетчик с приходом каждого нового импульса увеличивает показания на единицу, вычитающий уменьшает. Реверсивные счетчики могут работать в обоих режимах в зависимости от сигнала на схеме управления.

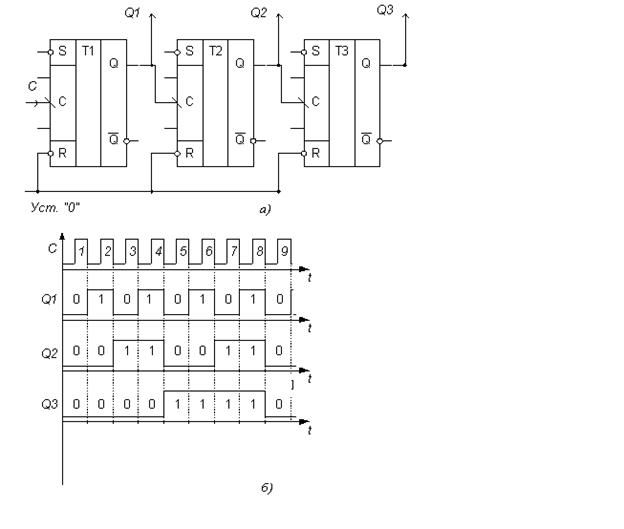

Рассмотрим работу асинхронного суммирующего счетчика, выполненного на трёх Т -триггерах (рис.1а). Работу счетчика определяет временная диаграмма (рис.1,б).

Рис1

Импу льсы	T4	T3	T2	T1

Импу льсы	T4	T3	T2	T1

Т-триггеры меняют свое состояние по спаду входного импульса, т.е. при изменении уровня от 1 до 0. В суммирующих счётчиках R-входы всех триггеров объединены и на них подается высокий уровень напряжения (R=1) для предварительной очистки счетчика и установки Q₁=Q₂=Q₃=0. Когда на вход триггера С поступает первый импульс, триггер переходит в состояние Q₁=1.При этом записывается единица в первый разряд счетчика. Положение остальных триггеров не меняется. Второй импульс перебрасывает Т₁ в состояние Q₁ =0. Выход Q₁ соединен со входом другого тригг ера и по спаду сигнала Т₂ тоже изменит свое состояние Q₂=1. Записывается 1 во второй разряд счетчика, что соответствует числу 2 в десятичной системе. Третий импульс: Q₁=1, Q₂=1. После четвертого импульса Q₁=0, Q₂=0, Q₃=1, т.к. сработал третий триггер по срезу выходного сигнала Т₂. Восьмой импульс вернет все триггеры в исходное состояние: Q₁=Q₂=Q₃=0. Модуль счета счетчика К=2³=8.

У вычитающего счётчика обратный выход каж

Импу льсы	T3	T2	T1

Если счетчик состоит из N триггеров, то К=2^N. Число, записанное в счетчике, считывается от старшего триггера ТЗ к младшему.
