Микроструктура отожженных углеродистых сталей

Теоретическая часть

Наиболее распространенными сплавами на основе железа являются стали и чугуны. Это сплавы железа с углеродом. Углерод в железоуглеродистых сплавах может содержаться как в свободном состоянии в виде графита (стабильная система), так и в связанном состоянии в виде химического соединения с железом – цементита (метастабильная система).

Система Fe – Fe ₃ C получается в условиях достаточно быстрого охлаждения, когда кинетически более вероятно образование цементита. В этой системе кристаллизуются стали и белые чугуны.

2.1.1. Фазы в системе железо – цементит

В системе железо – углерод различают фазы: жидкий сплав, твердые растворы – феррит и аустенит, а также цементит и графит.

На диаграмме состояния системы железо – цементит (рис. 1) стали находятся левее точки Е (2,14 % С).

Феррит – это твердый раствор внедрения углерода в a- Fе с объемно-центрированной кубической решеткой. Предельная растворимость углерода в a- Fе составляет 0,02 % С (точка Р).

Цементит –это карбид железа Fе ₃ С с ромбической решеткой. Он содержит 6,67 % С.

При температуре выше линии GSЕ стабильной фазой является аустенит – твердый раствор внедрения углерода в g- Fе с гранецентрированной кубической решеткой. Предельная растворимость углерода в g- Fе составляет 2,14 % С (точка Е).

Во всех сталях правее точки Р при небольшом переохлаждении до температур ниже 727 °С происходит эвтектоидный распад аустенита состава точки S (0,8 % С) на ферритоцементитную смесь. Микроструктура медленно охлажденных сталей формируется в результате тех превращений, которые претерпевает аустенит. Сплавы, содержащие менее 0,02 % С (точка Р), называют техническим железом (рис. 3а). По составу и микроструктуре углеродистые стали подразделяют на доэвтектоидные (0,02…0,8 % С), эвтектоидные (0,8 % С) и заэвтектоидные (0,8…2,14 % С).

Таблица 1. Твердость структурных составляющих в сталях и чугунах

Структурные составляющие	Феррит Ф	Аустенит А	Цементит Ц	Перлит П	Ледебурит Л
НВ				160 … 200

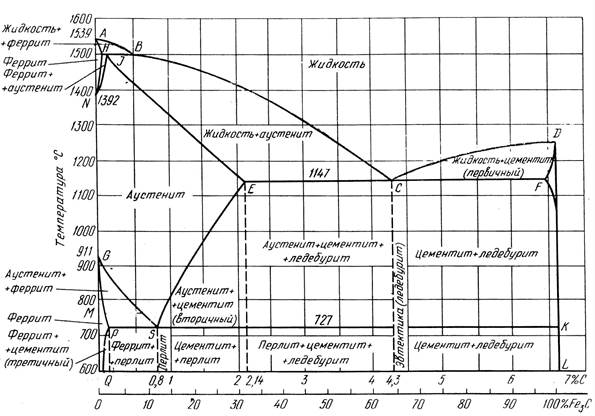

Рис. 1. Диаграмма состояния системы железо – цементит
